挂环式便携USB闪存盘外观结构设计

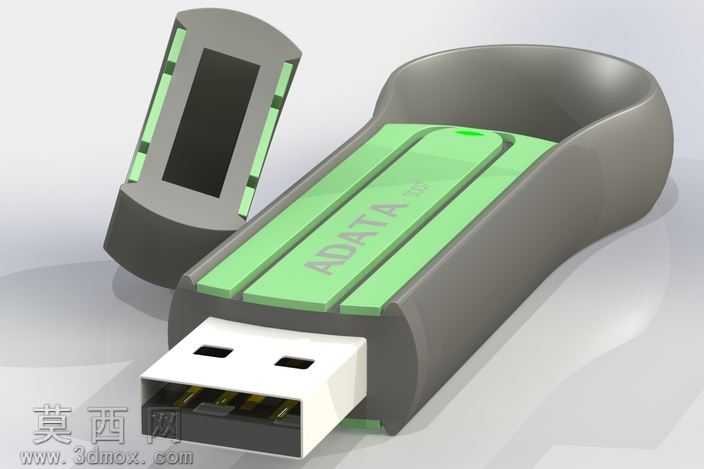

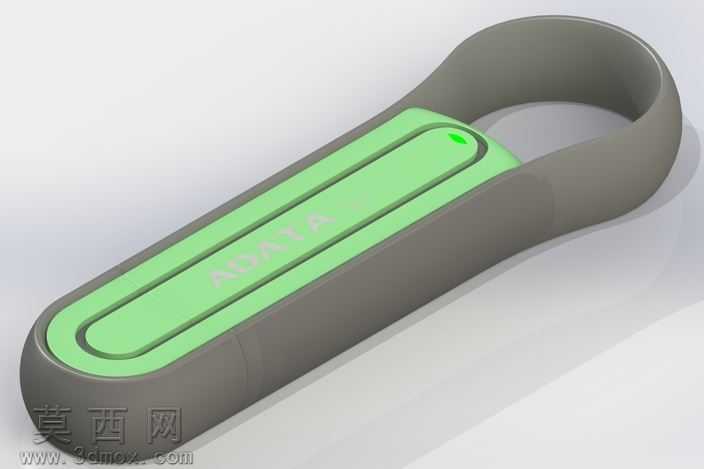

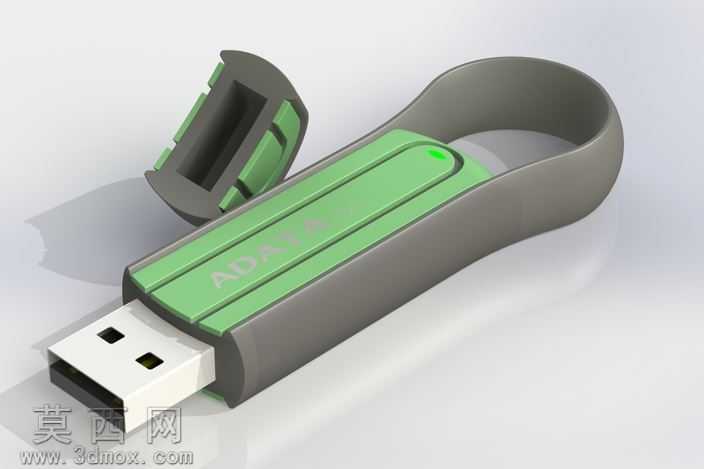

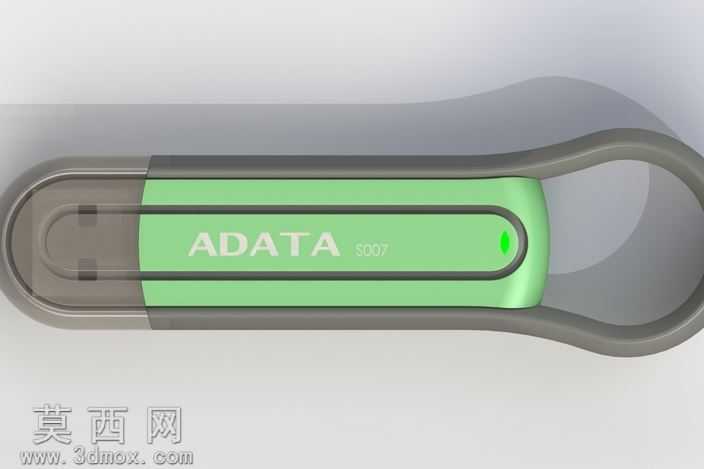

本作品为挂环式便携USB闪存盘的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以拉伸凸台命令构建U盘主体的基础轮廓，针对尾部一体化挂环结构，使用扫描命令沿预设路径生成环形曲面，确保挂环与主体衔接处的圆角过渡自然流畅，无生硬棱角。建模过程中对USB公头部分严格按照通用接口标准尺寸绘制，保证金属触片的间距、长度、厚度完全符合行业规范，可与常规USB母座实现无干涉适配。盖帽部分采用分体式结构设计，通过拉伸切除生成与主体端部匹配的卡扣槽，内壁设置多道限位筋，既保证盖帽插拔时的阻尼手感适中，又能避免日常使用中盖帽意外脱落。材质与渲染环节，主体外壳部分赋予哑光深灰色硬质塑料材质，调整反射粗糙度参数模拟磨砂PC材质的细腻质感，正面装饰条赋予亮面浅绿色ABS材质，添加轻微的自发光效果模拟指示灯区域的视觉特征，USB公头部分赋予抛光不锈钢材质，调整金属反射参数还原金属触片的亮泽质感，盖帽部分与主体装饰条采用同色系材质，保证整体视觉风格统一。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出产品的轮廓层次，补光弱化阴影区域的死黑部分，添加柔和的环境光遮蔽效果增强结构立体感，背景采用浅灰色渐变背景，将视觉焦点完全集中在产品本身。设计思路上，尾部一体化挂环结构可直接穿挂在钥匙扣、挂绳上，解决了传统小体积U盘易丢失的痛点，盖帽与主体的配色区分既提升了产品的辨识度，也让用户可以快速区分插拔端，整体造型圆润无尖锐棱角，握持和插拔时手感舒适，兼顾了实用性与外观的简约美观性，所有结构件均预留了合理的装配公差，可直接用于后续的手板制作与开模生产参考。
