带锯齿咬合结构的铰接式夹紧构件

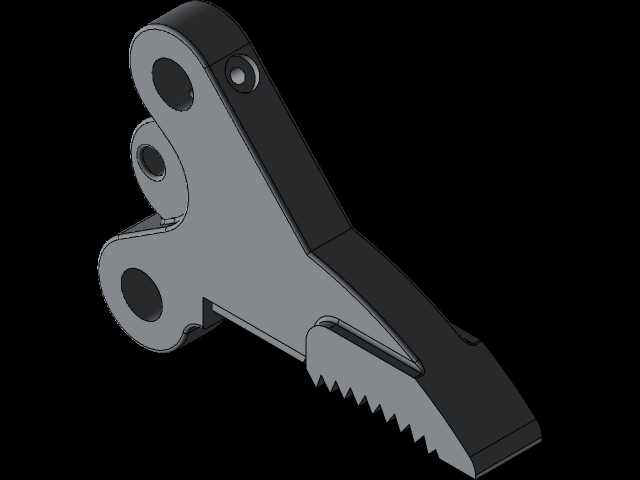

　　这类带锯齿咬合面的铰接夹紧构件，在工装夹具、自动化夹持工位、手动锁紧机构里的应用十分普遍，很多需要单向锁止、防退夹持的场景都会用到类似结构。从结构本身来看，构件主体采用分体式拼接设计，主体承力部分为金属质感的刚性结构，咬合段做了连续的锯齿形齿牙，齿牙的倾角经过针对性设计，当夹持方向受力时，齿牙会嵌入被夹持工件表面形成更大的静摩擦力，反向受力时齿牙的垂直面会形成机械锁止，避免夹持松脱，这种结构比光面夹持的防滑能力提升数倍，尤其适合表面有一定硬度、需要大夹持力且不允许夹持后滑移的工况。

　　构件上设置了三个同轴度要求较高的铰接孔，不同孔径的孔对应不同的安装铰接轴，其中大孔径的孔作为主摆动铰接点，承担整个构件摆动时的主要径向载荷，两个小孔分别对应驱动连杆连接位和限位销配合位，安装时需要保证三个孔的中心距公差控制在合理范围，否则会出现摆动卡滞、锁止位置偏移的问题。构件的非工作面做了倒角处理，避免装配和使用过程中锐边划伤操作人员，铰接孔的端面都做了锪平处理，保证铰接轴安装后端面贴合均匀，不会出现偏载导致的轴磨损加快问题。

　　从设计思路上看，这类夹紧构件优先保证的是锁止可靠性和摆动灵活性，齿牙的齿距和齿深经过匹配设计，既不会因为齿过深导致被夹持工件表面压痕过深，也不会因为齿过浅导致咬合防滑能力不足，构件的轮廓曲线经过运动仿真校核，在整个摆动行程内不会和周边的夹具基座、驱动连杆发生运动干涉。安装边界方面，主铰接孔的中心到齿牙咬合面的垂直距离决定了夹持行程范围，装配时需要以主铰接孔为定位基准，调整驱动端的行程限位，保证齿牙咬合时整个咬合面能完全贴合被夹持工件，避免局部接触导致的应力集中，长期使用后如果齿牙出现磨损，只需要更换咬合段的构件即可，主体铰接部分可以继续复用，降低维护成本。

　　在实际产线应用中，这类构件常配套在焊接工装、装配夹具、物料定位机构上，比如钣金件焊接工位的快速夹紧、流水线工装板的定位锁止、手动工装的快速锁紧环节，相比偏心轮夹紧、螺旋夹紧结构，这种铰接锯齿式夹紧的动作行程更短，锁止响应更快，不需要施加很大的操作力就能实现可靠锁止，解锁时只需要扳动驱动端带动构件反向摆动即可脱离咬合状态，操作效率很高。设计建模过程中，需要重点校核齿牙的受力强度，在最大夹持力工况下，齿牙根的弯曲应力不能超过材料的许用应力，铰接孔的配合公差一般选用间隙配合，保证摆动顺畅的同时不会有过大的旷量，构件的整体厚度根据额定夹持力匹配，大载荷场景下会适当增加主体厚度并提升铰接孔的表面硬度，减少长期摆动带来的孔位磨损失圆问题。
