带扶手铝型材框架周转手推车结构设计

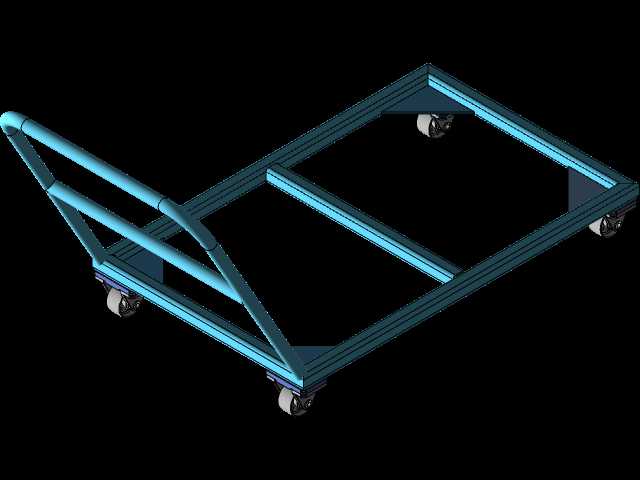

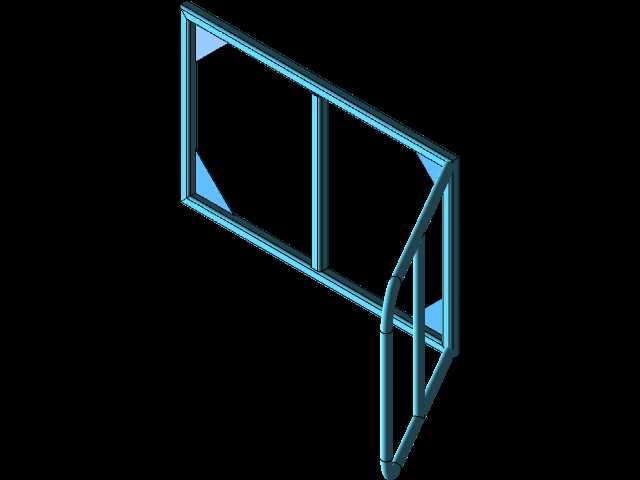

　　这款带扶手的铝型材框架周转车，是面向生产车间内部物料转运场景开发的实用型载具，核心解决工位间散件、工装板、半成品的短距离驳运需求，适配电子装配、机加工零部件周转、仓储拣货等多个场景的使用要求。整体框架采用标准工业铝型材拼接搭建，摒弃了传统焊接钢架的不可调缺陷，所有连接节点均采用配套角件与内置螺栓锁紧，后期可根据实际承载的物料尺寸灵活调整框架内部的分隔横梁位置，无需重新切割焊接型材，适配性更强。从结构布局来看，车架主体采用矩形框式承载结构，底部设置四根纵向主承力型材，中间加装一根横向分隔梁，将承载面划分为两个独立的置物区域，可同时放置不同规格的物料箱或工装托盘，避免不同品类物料混放造成的磕碰。扶手部分采用圆弧形弯管结构与主框架连接，

　　握持高度符合人体工程学设计，操作人员推行时无需过度弯腰，扶手处设置两道横向加强杆，既提升了扶手的抗扭强度，也可临时悬挂小型工具袋或扫码枪挂绳，适配现场作业的实际需求。行走部分采用四个万向脚轮布置，其中靠近扶手侧的两个脚轮带刹车锁定结构，停靠在工位旁时可踩下刹车锁定轮体，避免装车时车体滑动移位；脚轮的安装座直接与铝型材底部的端面连接板固定，安装孔位采用标准脚轮安装尺寸，后期维护更换时无需重新打孔，可直接替换同规格脚轮。设计过程中重点考量了承载边界与通行尺寸的平衡，框架整体宽度控制在常规车间通道的最小通行宽度以内，可顺利通过设备间的狭窄通道，承载面高度适配常规工作台的台面高度，物料从工作台转移到车上时无需大幅抬升，

　　降低操作人员的劳动强度。框架的型材选型根据额定承载重量匹配，主承力梁选用壁厚满足静载要求的型材规格，避免满载时框架出现下挠变形；所有型材的端面均加装端盖封堵，防止铝型材槽道内积灰或落入金属切屑，也避免尖锐的型材端面划伤操作人员。在实际使用场景中，这类周转车可根据需求在承载面加装防滑橡胶垫，或者加装可折叠的侧边挡杆，防止转运过程中圆形物料、小件物料从侧边滑落；扶手的连接位置预留了扩展安装孔，可后续加装置物盒放置作业单据、记号笔等常用物品。不同于定制化的焊接转运车，这款铝型材框架结构的手推车所有零部件均为标准工业配件，加工装配难度低，不需要专用的焊接工装，普通装配人员按照装配指引即可完成整机组装，后期改造升级的成本极低，

　　适合多品种小批量的生产车间根据自身需求灵活调整配置。脚轮的选型充分考虑了车间地面的实际情况，轮体材质选用适配环氧地坪、水泥地面的聚氨酯材质，推行时噪音低，不会划伤地面涂层，轮体内置双轴承结构，满载状态下推行阻力小，转向灵活，即使在满载状态下单人也可轻松操控转向。框架的连接节点在设计时做了应力分散处理，角件的安装位置避开了型材的最大应力集中点，长期满载使用也不会出现型材连接处开裂、松动的问题；底部脚轮的安装板采用加厚钢板制作，与铝型材端面的接触面积足够大，避免局部压强过大造成铝型材端面变形。
