多通路带安装法兰的弯式管路接头

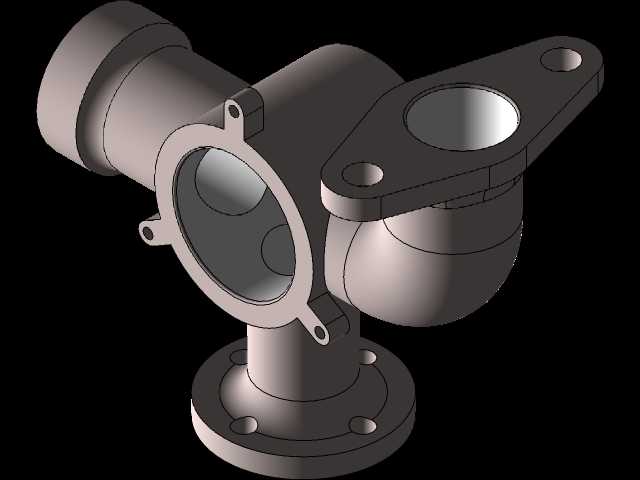

　　在工业流体输送系统的布局搭建中，管路走向的调整、多支路的汇通分配是管路设计里经常遇到的场景，这类带安装法兰的弯式多通路接头，就是为解决管路变向、多向连通同时兼顾安装固定需求设计的核心连接件。从结构上看，这个接头采用一体式铸造后机加工的成型思路，主体为弯转的中空腔体，三个连通端口分别适配不同的管路连接需求：底部为圆形法兰盘结构，盘面上均匀分布四个螺栓过孔，用于和下方竖向管路的法兰端做刚性密封连接，法兰端面预留有密封垫片的安装位，能保证连接后的承压密封性能；侧方伸出的水平端口为光轴插接结构，可直接对接同内径的软管或者硬管插接端，适合需要快速装配的低压管路场景；上方带双耳安装座的法兰端口，除了自身的管路连通功能外，

　　双耳结构上的两个安装孔可以直接将整个接头固定在设备机架或者墙体的安装面上，分担管路重量带来的载荷，避免接头长期受管路重力拉扯出现密封失效的问题。设计过程中，腔体内部的流道做了圆弧过渡处理，没有直角突变的结构，能最大程度降低流体在弯头位置的阻力损失，减少湍流产生的概率，不管是输送清水、液压油还是低压气体，都能保证介质流动的平顺性，避免长期冲蚀导致的腔体局部磨损。安装边界上，底部法兰的外径尺寸适配常规DN50规格的法兰连接标准，侧方水平端口的外径和底部法兰的通径保持一致，上方带安装座的端口通径略小于主通路，适合作为支路引出或者仪表安装的接口，安装座的孔位间距符合通用设备的安装孔距规范，不需要额外做安装支架的改制就能直接固定。

　　这类接头常应用在中小型液压站的管路布局、车间压缩空气管网的支路分配、小型给排水设备的管路转向连接场景中，相比普通的焊接弯头，它自带的安装固定结构能减少管路的支撑件数量，多通路的集成设计也减少了管路中接头的使用数量，降低了整个管路系统的泄漏点风险。建模过程中，需要重点保证各个端口的同轴度、法兰面的平面度要求，安装孔的位置度公差要控制在合理范围内，避免现场安装时出现螺栓无法穿入、密封面贴合不严的问题；腔体壁厚根据常规1.6MPa的工作压力做等强度设计，转角位置适当增加壁厚，避免应力集中导致的受压破裂问题，外表面的过渡圆角也做了统一处理，既减少加工时的应力集中，也能避免安装过程中尖锐边角划伤操作人员。在实际选型应用时，要根据输送介质的特性、工作压力温度匹配对应的材质，常规工况下采用铸铁或者铸钢材质即可，有腐蚀介质的场景可以更换为不锈钢材质，密封面根据介质选择橡胶垫片或者金属缠绕垫片，就能满足不同工况的使用需求。
