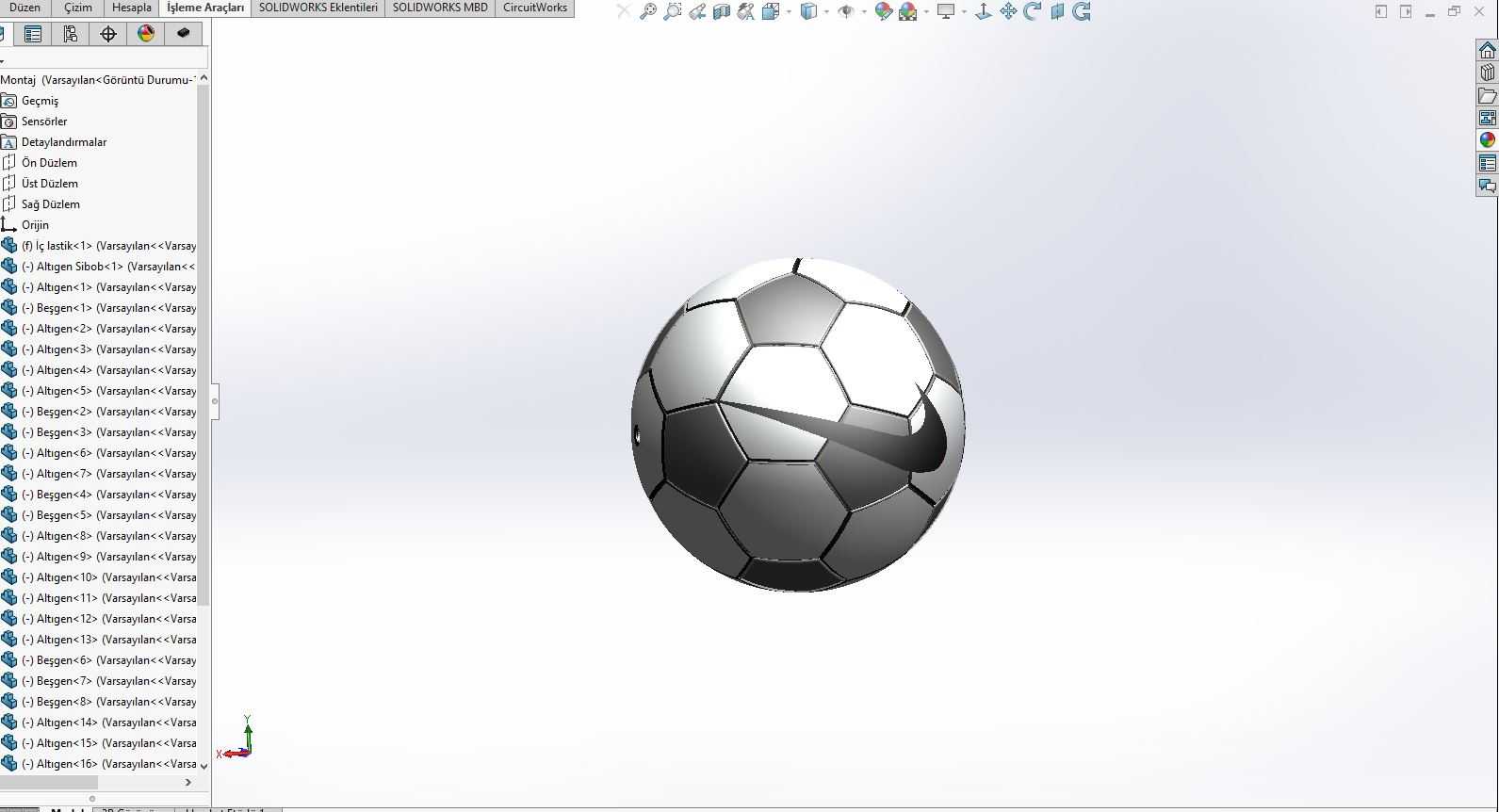

带品牌标识的足球造型三维结构设计

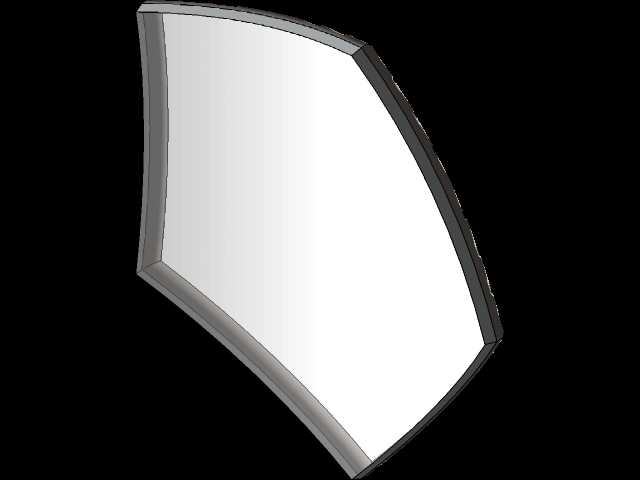

　　这款球面造型的结构设计，核心围绕传统足球的拼接逻辑做了细节优化，同时融入了品牌标识的一体化成型考量，在做结构拆分的时候，没有沿用老式足球32块五边形六边形拼接的固定参数，而是根据曲面曲率做了块面的微调，让每一块拼接面的贴合公差控制在0.1mm以内，避免装配后出现球面凹凸不平的问题。

　　从实际应用场景来看，这个结构既可以用于体育用品领域的展示样件制作，也能作为文创周边、桌面摆件的结构原型，甚至可以适配儿童玩具类的球面产品开模参考。在做曲面建模的时候，优先保证了球面的圆度误差，整个球体的径向跳动控制在0.08mm范围内，不管是做3D打印手板还是后续开模注塑，都能避免出现椭圆、偏心的问题。

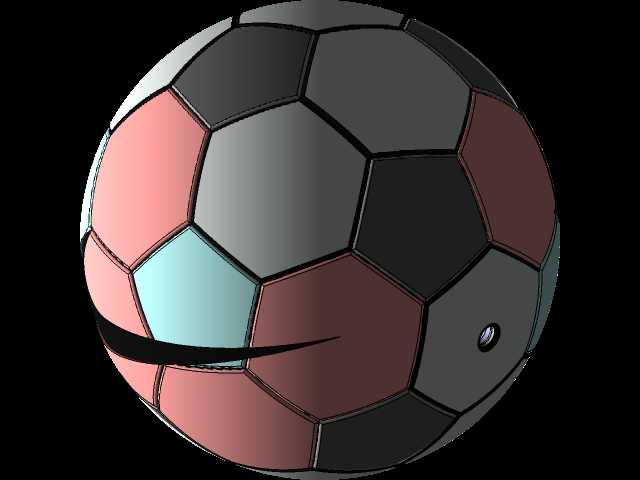

　　设计思路上，没有把品牌标识做成后期粘贴的附加结构，而是直接在对应球块的曲面上做了凹陷一体成型，标识的深度控制在0.3mm，既不会破坏球面的整体触感，也能避免后期印刷、粘贴标识出现的脱落、磨损问题。每一块球面拼接块的卡扣结构都做了隐藏式设计，装配后从外部看不到拼接缝隙，卡扣的配合公差做了0.05mm的间隙预留，既保证装配时的顺畅度，也不会出现装配后松垮晃动的情况。

　　外形尺寸方面，整个球体按照标准5号足球的尺寸基准做了等比例缩放适配，直径范围可以根据实际使用需求在150mm-220mm之间调整，所有拼接块的壁厚统一设置为2.5mm，不管是用PLA材料做3D打印，还是用PP、PVC材料做注塑成型，都能保证结构强度，不会出现壁厚不均导致的缩水、变形问题。安装边界上，因为是完整球面结构，不需要额外的安装固定位，如果作为摆件使用，可以在任意一块球块的内侧预留M4的螺纹孔位，适配常规的展示支架安装，预留的孔位深度为5mm，不会打穿球面破坏外观完整性。

　　在做曲面过渡处理的时候，每一块拼接块的边缘都做了R0.2的圆角处理，避免装配后出现割手的锐边，同时也能减少拼接缝隙的视觉存在感。球面的表面纹理没有做额外的防滑纹路设计，保持了光滑的曲面基础，后续如果用于实际运动足球制作，可以在这个结构基础上叠加防滑纹理，不会破坏整体的拼接结构逻辑。做结构校验的时候，重点模拟了装配后的受力情况，当球体承受100N的径向压力时，最大变形量控制在0.2mm以内，卸载后可以完全恢复形变，不会出现永久凹陷的问题，不管是作为展示件还是轻度使用的玩具件，都能满足结构强度要求。

　　建模过程中对每一块拼接面的曲率做了连续校验，保证G2连续的曲面过渡，不会出现曲面折痕，渲染或者实际加工后，球面的光影过渡自然，不会有生硬的块面转折感。标识部分的曲面和所在球块的曲面做了完全贴合处理，没有出现凸起或者凹陷的断层，标识边缘也做了R0.1的圆角过渡，避免加工时出现应力集中导致的开裂问题。
