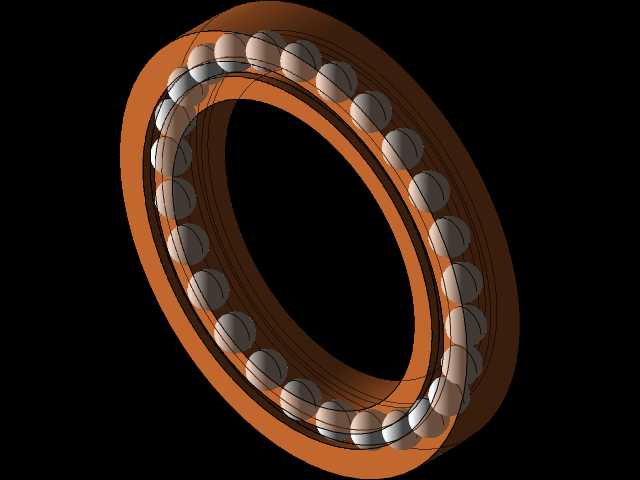

双列调心滚子轴承三维结构设计

　　在矿山输送、冶金轧机、重型减速机这类存在轴系挠曲变形、安装对中误差的重载工况里，调心类滚动轴承是支撑回转部件、抵消不对中载荷的核心零件，本次建模的双列调心滚子轴承，正是针对这类大载荷、存在角度偏差的应用场景完成的结构设计。从实际选型适配的角度看，这类轴承的核心功能是在承受径向重载的同时，允许内圈相对于外圈产生2到3度的角度偏转，不会因为轴的挠曲、安装座孔的加工误差出现滚动体卡滞、局部应力集中导致的提前失效。建模过程中首先明确了安装边界的约束逻辑：轴承外圈与安装座孔采用过渡配合，配合面的圆柱度公差需要控制在IT6级以内，避免外圈安装后出现圆度变形挤压滚动体；内圈与传动轴采用过盈配合，过盈量根据轴径大小选取轴径的千分之0.5到千分之1，

　　保证重载回转时内圈不会与轴出现相对滑移。外形尺寸的设计遵循通用轴承的尺寸系列逻辑，内径尺寸适配常用的中重型传动轴径，外径尺寸匹配标准轴承座的安装孔位，宽度尺寸满足双列滚动体的排布空间同时，预留了保持架的装配间隙，不需要额外修改安装座的结构就可以直接替换同尺寸系列的其他类型轴承。结构设计上，两列对称排布的球面滚子作为滚动体，滚子的母线采用修正线设计，不是单纯的球面轮廓，而是在滚子两端做了对数曲线修形，避免滚子端部与滚道接触时出现边缘应力集中，这一点在建模时特意做了曲面曲率的连续过渡，还原实际加工中的修形特征，保证模型在做有限元接触分析时能得到更贴近实际的应力分布结果。内圈的两条滚道为球面结构，曲率中心与轴承的回转中心重合，

　　外圈的滚道为整体球面结构，这也是实现调心功能的核心结构——当内圈随轴出现角度偏转时，滚动体可以沿球面滚道自适应调整接触位置，始终保持滚动体与滚道的面接触状态，不会出现点接触导致的接触应力激增。保持架采用铜合金实体车制结构的建模逻辑，兜孔的间隙设置为滚子直径的千分之三，既可以给滚动体提供足够的回转空间，又能限制滚动体之间的相互摩擦，兜孔边缘做了倒角处理，避免装配时刮伤滚子表面。在实际设备应用中，这类轴承通常用在轴系跨距较大、轴的刚性较弱的部位，比如带式输送机的托辊滚筒支撑、破碎机的主轴支撑、大型风机的主轴支撑，这些工况下设备运行时轴会因为重载产生一定的挠曲变形，如果使用深沟球轴承或者圆柱滚子轴承，很容易因为不对中载荷出现滚道剥落、

　　保持架断裂的问题，而调心滚子轴承的自适应调心特性可以很好地适配这类工况。建模时还考虑了润滑结构的适配，轴承的宽度方向预留了润滑脂的填充空间，内圈和外圈的挡边高度经过优化，既可以引导滚动体正常回转，又不会遮挡润滑脂进入滚道接触区的通道，配合常用的接触式橡胶密封或者迷宫密封结构，就可以实现长期免维护运行。从安装流程的适配角度，模型还原了轴承的倒角特征，内圈和外圈的安装端面都做了15度的导入倒角，方便压装时对准轴和座孔，不会出现安装时磕碰滚道的问题。另外，双列滚动体的排布使得轴承的径向承载能力比同尺寸的深沟球轴承高60%以上，同时还可以承受一定比例的双向轴向载荷，在很多没有额外轴向定位的轴系里，可以单独作为径向和轴向的支撑零件，简化轴系的结构设计，减少零件数量。建模过程中所有的曲面都做了曲率连续检查，没有出现碎面、尖角的问题，滚动体与内外圈滚道的接触位置按照实际装配间隙做了偏移，还原真实的装配状态，既可以用于结构教学演示，也可以导入仿真软件做接触应力、疲劳寿命的分析计算，还可以直接用于整机装配的干涉检查，确认轴承与周边密封件、端盖、轴肩的安装间隙是否符合设计要求。需要注意的是，这类轴承在安装时不能通过敲击滚动体来传递压装力，建模时特意区分了内圈、外圈、滚动体、保持架的独立实体，方便在做装配工艺模拟时，正确设置压装的施力面，还原正确的安装工艺逻辑。
