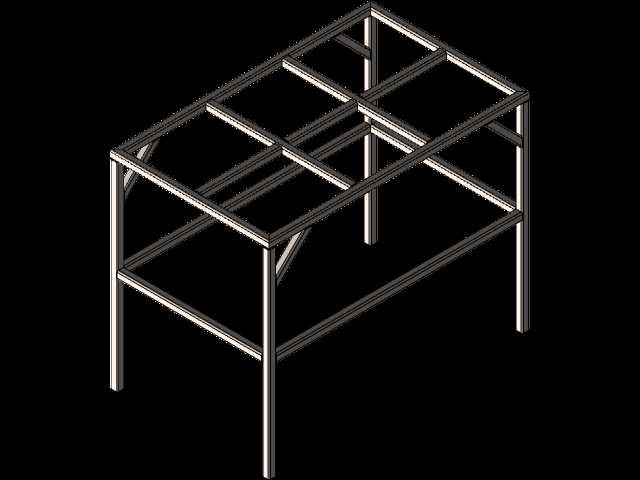

工业方管焊接支撑工作台框架结构

　　该框架结构为工业作业场景下的工作台支撑主体，采用标准方形管材焊接成型，整体为矩形立体框架构型，四根垂直布置的方管作为主支撑立柱，承担上部台板及作业载荷的竖向传导，立柱底部预留安装固定孔位，可通过膨胀螺栓与车间混凝土地面完成刚性连接，也可搭配可调脚杯实现地面不平整工况下的水平度调节，适配不同厂房的地面安装条件。框架的水平方向采用多层横置方管排布，最上层的横管构成台板安装的承托基面，相邻横管的间距经过载荷校核，可避免上部铺设的木质、钢板或防静电台板在集中载荷下出现挠曲变形，中部设置的横向连接杆件一方面用于提升框架整体的抗扭刚度，减少作业过程中机架产生的晃动量，另一方面可作为下层置物层的安装支撑，用于放置作业工具、待加工工件或辅助设备，

　　充分利用台架的垂直空间。斜向布置的加强方管设置在框架的侧立面，采用三角形稳定构型焊接在立柱与横管的连接节点位置，可抵消单侧受力时产生的侧向弯矩，避免框架在长期偏载作用下出现节点开焊、结构变形的问题，尤其适配钳工装配、轻型工件检测、小型设备调试等存在侧向施力的作业场景。从设计逻辑来看，该框架优先选用通用规格的方形管材，所有杆件的切割长度均为整料裁切，减少非标加工的工序成本，焊接节点均采用满焊工艺处理，焊后打磨焊缝余高可避免应力集中，整体结构没有多余的装饰性构件，所有杆件均承担对应的结构受力功能，在满足承载要求的前提下尽可能控制框架自身重量，方便车间内的移位与安装调整。安装边界方面，框架的整体长宽尺寸适配常规单人或双人作业的操作半径，

　　高度符合人体工程学的站立作业要求，上部台板安装完成后，作业面高度可适配大多数操作人员的手肘操作高度，减少长期作业的疲劳感，框架的外侧杆件预留有安装孔位，可后续扩展安装工具挂板、照明支架、电源插座排、物料滑槽等辅助配件，满足不同作业场景的个性化改造需求。在实际生产应用中，这类框架结构除了作为常规作业工作台使用，还可作为小型自动化设备的设备机架、生产线旁的工件中转台、检测工位的仪器放置台、维修车间的拆装作业台使用，结构本身的模块化属性较强，可根据实际承载需求调整管材的壁厚规格，或是增减横撑、斜撑的排布数量，适配从轻量型作业到中载装配的不同载荷等级要求，相较于铸件式的整体台架，这种方管焊接框架的生产周期更短，改造成本更低，

　　且结构的维护难度小，即使单根杆件出现变形损伤，也可通过局部切割更换完成修复，不需要整体报废替换，在中小批量的车间工位搭建场景中具备较强的实用性。框架的所有连接节点均设置在杆件的交汇位置，避免在杆件中段进行焊接连接，减少杆件中段的应力集中风险，竖向立柱的管材规格略大于横向横撑的管材规格，符合竖向承载为主的受力特点，整体结构的受力传递路径清晰，上部载荷通过台板传导至上层横撑，再由横撑分散传递到四根主立柱，最终传导至地面，斜撑构件则负责抵消水平方向的附加载荷，保证整个框架在各种受力工况下都能保持结构稳定，不会出现失稳变形的问题。
