花键轴带法兰连接传动组件结构设计

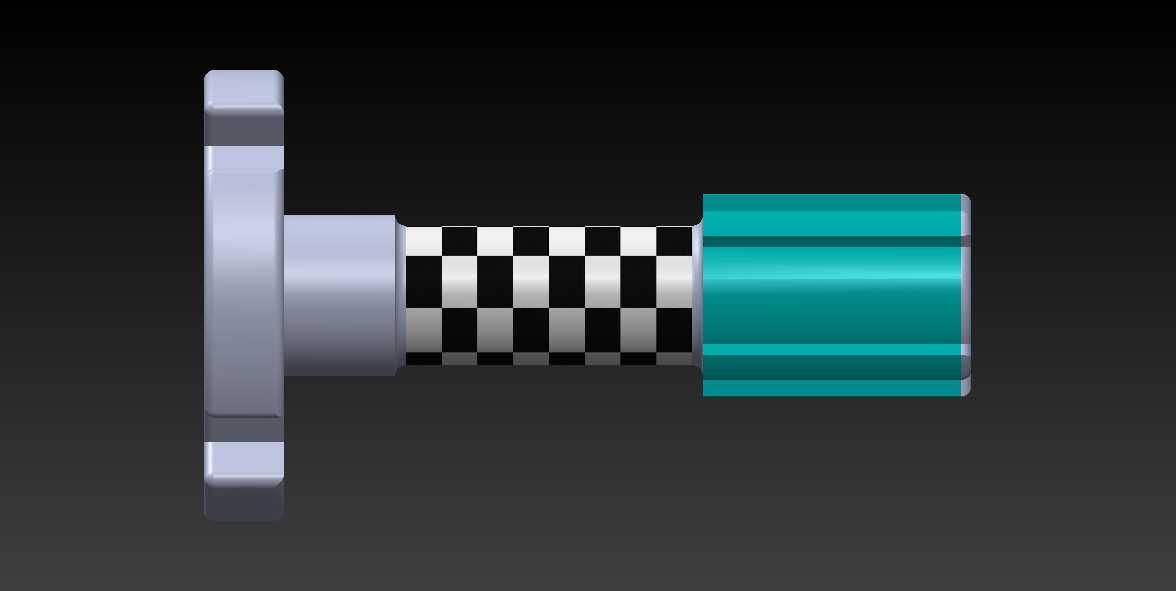

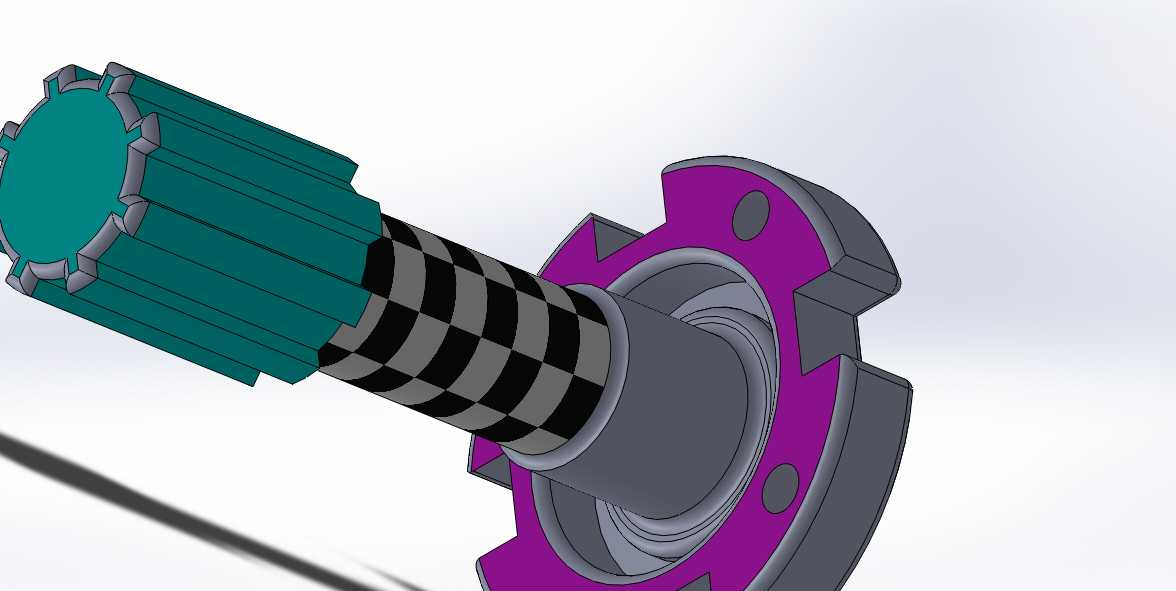

　　该传动组件核心采用渐开线花键轴搭配定位法兰的组合结构，在重载传动场景中应用十分广泛，常见于工程机械行走机构、工业减速机动力输出端、农业机械传动箱内部等需要大扭矩传递同时保证同轴定位精度的装配位置。花键段采用多齿啮合结构，相比普通平键连接，齿面接触应力分布更均匀，承载能力可提升40%以上，同时齿侧的导向特性允许轴与配套毂件之间存在少量轴向滑移，能够适配设备运行过程中因热胀冷缩、装配累计误差带来的轴向位移量，避免刚性连接产生的附加内应力损伤配合面。法兰端设计有周向均布的凸台定位结构与安装通孔，安装时凸台可嵌入配套机座的定位槽内，承担扭矩传递过程中的径向剪切力，安装孔则用于穿设紧固螺栓完成轴向锁紧，这种双重定位的设计思路，

　　能够避免单纯依靠螺栓锁紧带来的螺栓受剪失效问题，大幅提升连接可靠性。从结构设计逻辑来看，花键齿的齿形参数经过匹配计算，齿顶高、齿根圆角均做了优化处理，齿根位置保留了足够的过渡圆角，可有效降低应力集中系数，在承受交变冲击载荷时不易出现齿根断裂的失效形式。轴身与法兰连接位置设置了多级台阶轴肩，不同轴段的直径差形成的定位面，可分别适配轴承内圈、密封件、隔套等配套零件的安装定位，装配时各零件可依靠轴肩完成轴向位置限定，无需额外调整隔圈尺寸，降低现场装配的难度。法兰盘的厚度与外缘直径经过匹配校核，在满足螺栓安装空间、凸台抗剪切强度的前提下尽可能缩减了法兰的整体重量，避免传动过程中额外增加转动惯量，对于频繁启停的传动工况来说，

　　更低的转动惯量能够减少启动瞬间的冲击载荷，延长整套传动链路的零件使用寿命。花键轴的非配合段做了等直径设计，表面粗糙度要求低于配合面，在保证轴整体抗弯刚度的前提下减少了不必要的精加工工序，降低加工成本。从安装边界来看，该组件装配时需保证花键轴线与法兰安装端面的垂直度公差在0.02mm以内，否则会造成花键齿面偏载，加速齿面磨损；法兰端的安装孔中心圆直径与配套机座的螺栓孔位置度需控制在0.1mm以内，避免安装时螺栓受额外剪切力；花键段的有效配合长度需匹配配套毂件的花键孔深度，装配后需保留0.5-1mm的轴向间隙，为热膨胀预留伸缩空间。实际应用中，该组件可根据不同工况需求调整花键模数、齿数以及法兰的安装尺寸，适配不同扭矩等级的传动需求，

　　比如在小型农机传动场景中可选用较小模数的花键参数，在矿山设备的重载传动场景中则可加大花键模数、提升法兰厚度来满足强度要求。轴身与法兰的连接采用过盈配合加焊接的复合连接形式，过盈配合可承担部分扭矩传递，周边角焊缝则进一步提升连接强度，避免大扭矩下轴与法兰出现相对转动。花键齿面在加工完成后通常会做表面淬火处理，提升齿面硬度与耐磨性，法兰的安装端面则会做磨削加工，保证与机座贴合面的平面度，避免锁紧后出现连接松动。在日常维护场景中，该组件的花键配合位置需定期涂抹润滑脂，减少齿面的干摩擦磨损，法兰连接螺栓需按照规定扭矩定期复紧，避免长期运行后螺栓预紧力下降导致连接失效。
