四孔铰接式连接固定件结构设计

　　这类四孔铰接式固定连接件，在轻工装配、小型输送线辅件、民用五金组合结构里的应用场景十分广泛，日常接触到的折叠式置物架铰接节点、小型工装夹具的活动连接端、户外遮阳篷的杆件衔接位，都能见到同结构逻辑的零件身影。从实际使用场景出发，这个零件的核心作用是实现两个构件之间的可转动铰接，同时通过四个分布的安装孔位保证连接后的受力均匀性，避免单点固定带来的应力集中问题。

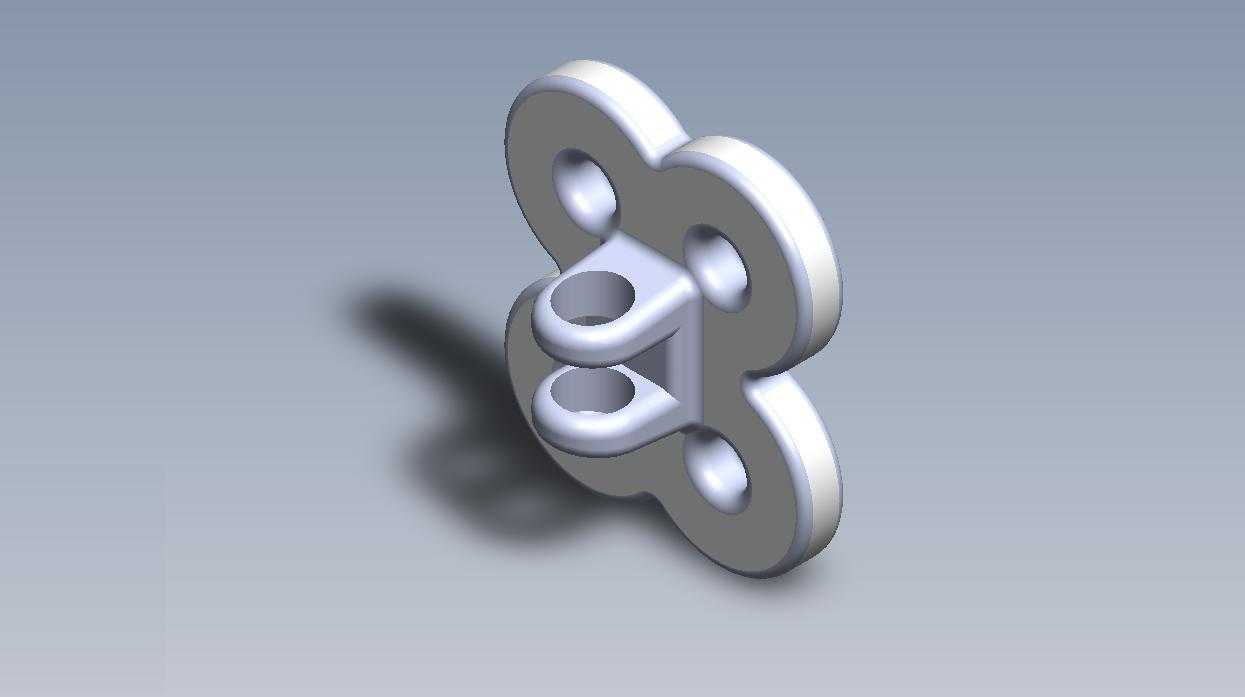

　　从功能特性来看，零件主体采用四叶形外轮廓设计，四个安装孔分别布置在四个叶瓣的中心位置，孔位做了沉孔处理，安装时螺栓头部可以完全沉入沉孔内，不会突出零件表面，避免安装后突出的螺栓头剐蹭周边构件或者操作人员，也能让零件贴合安装面时没有间隙，连接刚性更有保障。中间凸起的双铰接耳座是整个零件的功能核心，两个同轴的铰接孔平行布置，孔壁做了等厚设计，铰接销轴穿入后，双孔的支撑结构可以比单耳铰接承受更大的径向载荷，转动过程中也不会出现单侧偏摆的问题，铰接的同轴度精度更容易保证。

　　设计思路上，这个零件没有采用常规的圆形或者方形安装底座，而是选择四叶形外轮廓，首先是在保证四个安装孔有足够周边壁厚的前提下，尽可能削减了零件的整体重量，四个叶瓣之间的内凹圆弧，既减少了零件加工时的材料去除量，也避免了方形直角轮廓带来的应力集中死角，零件在承受交变载荷的时候，内凹圆弧的过渡结构可以分散应力传递路径，降低开裂风险。中间的铰接耳座和底座采用一体化结构设计，没有采用焊接拼接的方式，避免了焊接带来的热变形问题，也省去了后续焊后打磨、校正的工序，适合批量压铸或者粉末冶金成型，生产效率更高。

　　从安装边界尺寸来看，四个安装孔的中心距按照等角度圆周分布，安装时不需要刻意区分方向，四个孔位任意对位都可以完成安装，降低了现场装配的对位难度。铰接耳座的凸起高度经过匹配设计，保证铰接的配套杆件转动时，不会和底座安装面产生运动干涉，双铰接孔的内径尺寸按照常用的小直径销轴系列匹配，不需要额外定制非标销轴，现场维护更换时可以直接采购标准件替换。零件的整体厚度设计兼顾了刚性和轻量化要求，底座部分的壁厚均匀，铰接耳座的厚度比底座略厚，因为铰接位置是主要的受力点，加厚处理可以提升耳座的抗剪切能力，避免长期转动磨损后出现孔位变形、间隙过大的问题。

　　在实际选型使用时，这类零件适合用在需要经常转动开合、载荷不大的铰接节点上，比如小型设备的检修门铰链、折叠工作台的支撑铰接位、管线排布的固定夹铰接座，安装时四个螺栓按照对角顺序逐步拧紧，避免单个螺栓过紧导致零件底座变形，铰接销轴装配时可以在孔壁涂抹少量润滑脂，降低长期转动的磨损量，延长零件的使用寿命。零件的外轮廓边缘都做了圆角倒钝处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员，也不会刮损配套安装的构件表面。
