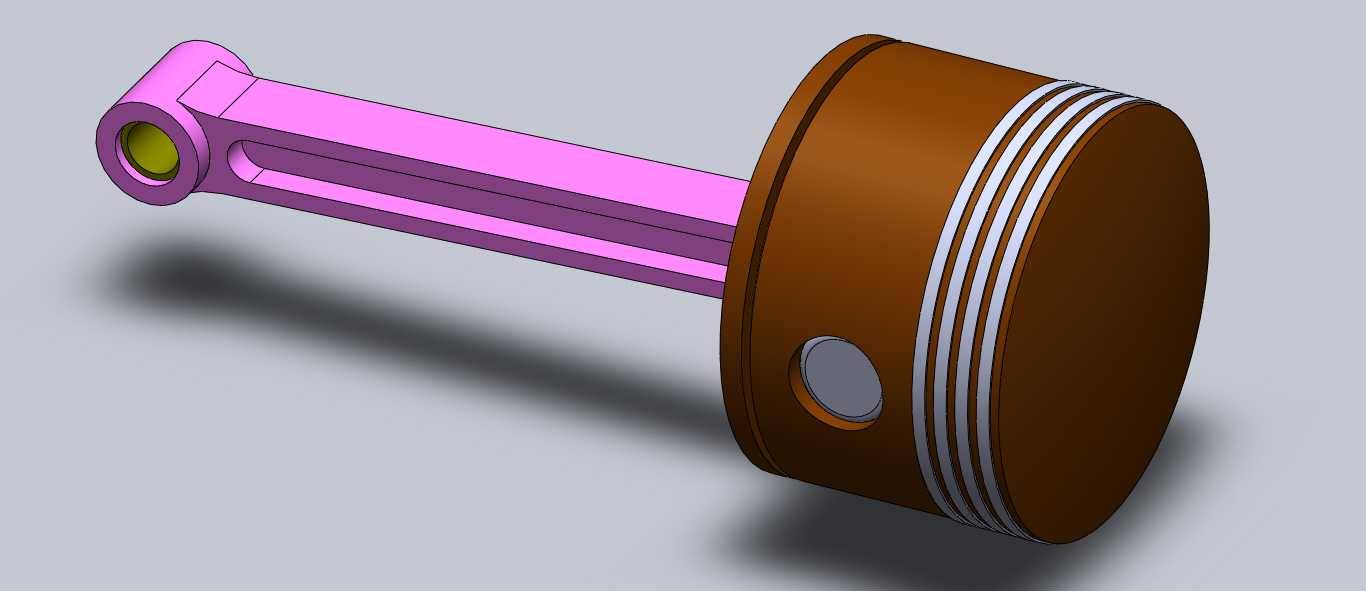

电力生产用活塞与铰接杆组合结构

　　这套活塞与铰接杆组合结构，主要面向电力生产场景中的往复式动力配套需求，在火电辅助动力单元、小型应急发电动力模块中承担核心的动力传递与压力转换职能。实际运行过程中，活塞头部直接接触工质压力，通过铰接杆将往复直线运动的作用力传递至后端曲柄机构，完成热能到机械能的转换，是小型往复式动力装置中决定做功效率与运行稳定性的核心部件组。

　　从功能特性来看，活塞头部设计了多道环槽结构，用于安装密封环组，可在往复运动过程中有效阻隔工质泄漏，保证腔室压力稳定，避免做功过程中出现压力损耗；活塞销孔位置做了局部加厚处理，可承受铰接杆传递的交变冲击载荷，减少长期运行过程中销孔位置的疲劳变形风险。铰接杆采用工字型截面结构，在保证整体结构强度、抗弯曲载荷能力的前提下，尽可能降低组件自身重量，减少往复运动过程中的惯性冲击，降低配套曲轴的负载波动；铰接杆两端的衬套安装孔做了同轴度公差约束，可保证运动过程中活塞与铰接杆的运动轨迹一致，避免出现偏磨、卡滞等运行故障。

　　设计过程中优先考虑了电力生产场景下长周期连续运行的可靠性需求，活塞与铰接杆的连接采用浮动销结构，允许连接销在工作过程中存在微小的转动量，均匀分摊接触面的磨损量，延长部件的整体使用寿命。活塞头部的端面做了微弧处理，可优化工质燃烧或压力作用时的气流导向，减少紊流带来的能量损耗；铰接杆杆身的过渡位置全部采用圆角过渡，避免应力集中，在交变载荷长期作用下不会出现应力断裂风险。

　　安装边界方面，活塞的外径尺寸与配套缸筒的内径采用间隙配合，预留了热膨胀余量，可适应运行过程中部件升温后的尺寸变化，避免高温工况下出现胀缸故障；铰接杆小头端与活塞销孔的配合间隙控制在合理范围，既保证转动灵活性，又不会因间隙过大产生冲击噪音；铰接杆大头端的安装孔尺寸与配套曲柄销的尺寸匹配，安装时可通过定位结构保证组件的运动行程符合设计要求，整体组件装入缸体后，活塞的上止点、下止点位置与设计值偏差控制在允许公差范围内，不会出现撞缸或者行程不足导致的做功效率下降问题。

　　实际选型适配过程中，需要结合配套动力装置的缸径参数、额定输出功率、运行转速区间匹配对应尺寸的组件，这套结构的尺寸链设计预留了一定的适配余量，可兼容同功率段不同厂家的同类型缸体部件，降低备件替换的适配成本。日常运维过程中，可通过观察活塞环的磨损情况、铰接杆衬套的间隙变化判断部件的损耗状态，在达到磨损阈值时及时更换，避免部件失效导致的设备非计划停机，适配电力生产场景下对设备连续运行可靠性的高要求。
