带轴直齿传动排挡齿轮结构设计

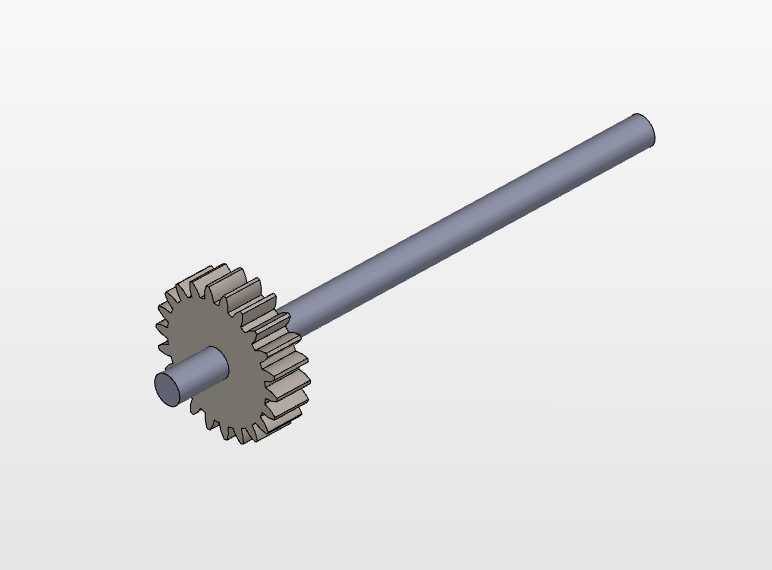

　　在手动变速器的换挡执行机构中，这类轴齿一体的直齿传动件是动力传递路径上的核心执行零件，主要承担换挡过程中不同速比齿轮副的动力衔接与扭矩传递任务，区别于常规分体式齿轮与轴的装配结构，该零件将传动齿轮与支撑轴设计为一体式结构，从根源上消除了齿轮与轴配合间隙带来的传动回程误差，也避免了花键配合长期使用后的磨损松旷问题，能在频繁换挡的交变载荷工况下保持更稳定的传动精度。

　　从实际装车应用场景来看，这类零件多用于小型手动变速器、农用机械换挡机构、小型工程机械的挡位切换传动组中，工作时轴体两端通过滑动轴承或滚针轴承支撑在变速器壳体的安装孔内，齿轮部分与对应挡位的从动齿轮保持常啮合或在换挡动作推动下完成啮合，当驾驶员操作换挡杆推动拨叉作用在轴体的卡槽位置时，整个轴齿组件会沿轴向滑动，让齿轮与目标挡位的结合齿圈完成啮合锁定，从而将输入轴的动力通过该齿轮传递到输出轴，实现对应挡位的动力输出。

　　设计过程中首先要明确安装边界约束，轴体的总长需要匹配变速器壳体内部两支撑轴承的跨距，轴端的直径要与所选支撑轴承的内孔尺寸形成过渡配合，保证轴体转动时无径向窜动，同时轴的表面粗糙度需要控制在合理范围，降低轴承配合面的磨损速率。齿轮部分的参数选择需要匹配对应挡位的传动比要求，齿顶圆直径不能超出箱体内齿轮啮合的安全间隙，避免转动时与相邻挡位的齿轮发生运动干涉，齿宽的设计需要结合传递的额定扭矩计算，保证齿面接触强度满足最大输入扭矩下的接触应力要求，避免长期重载下出现齿面点蚀、断齿等失效问题。

　　结构细节上，齿轮与轴的衔接位置做了圆弧过渡处理，避免截面突变带来的应力集中，在交变载荷反复作用下，这个过渡区域是应力集中的高发位置，合理的圆角半径能大幅提升零件的疲劳强度，延长使用寿命。轴体上预留的拨叉卡槽位置需要精确计算轴向行程，保证换挡时齿轮能完全进入啮合位置，同时不会出现过行程打齿的问题，卡槽的宽度与拨叉的厚度保持小间隙配合，既保证拨叉能顺畅推动轴体滑动，又不会因为间隙过大导致换挡过程中出现齿轮晃动冲击。

　　从加工工艺性角度考虑，轴齿一体结构的加工工序需要先完成轴体的粗车、精车加工，保证各段轴径的同轴度公差，之后再进行轮齿的滚齿、剃齿加工，最后进行热处理提升齿面硬度，加工过程中需要严格控制齿轮节圆与轴体轴线的同轴度，否则会导致啮合时出现单侧齿面受力过大、传动噪音大、磨损加快的问题。安装时需要注意轴体的轴向定位，两端通过卡簧或者轴用挡圈限制轴体的最大窜动量，保证齿轮啮合的齿宽方向接触面积达到设计要求，避免偏载。

　　在实际传动过程中，这类直齿结构的传动效率相比斜齿更高，没有轴向力的产生，对两端支撑轴承的轴向承载要求更低，适合换挡过程中需要频繁滑动啮合的工况，虽然直齿传动的啮合噪音略大于斜齿，但在低速重载的换挡传动场景下，其结构简单、加工方便、轴向无附加力的优势更适配排挡机构的使用需求。设计时还需要考虑润滑条件，齿轮与轴的转动配合位置需要预留润滑油通道，保证变速器内的齿轮油能顺利进入轴承配合面与轮齿啮合面，形成有效油膜，降低干摩擦带来的零件损耗。
