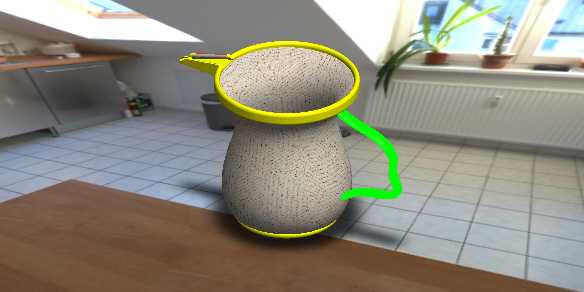

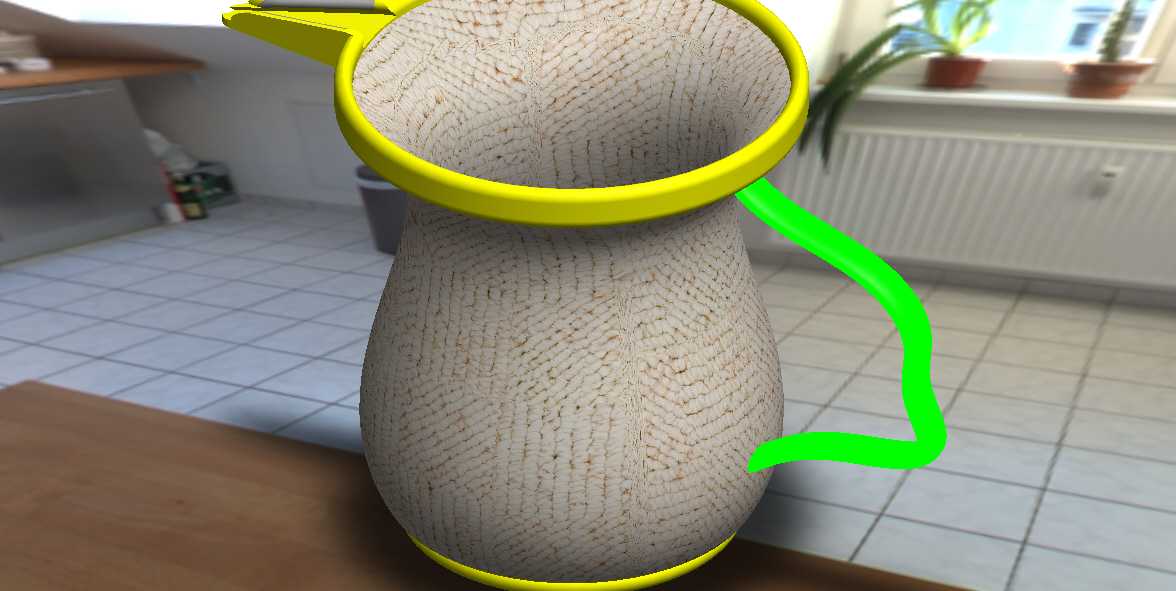

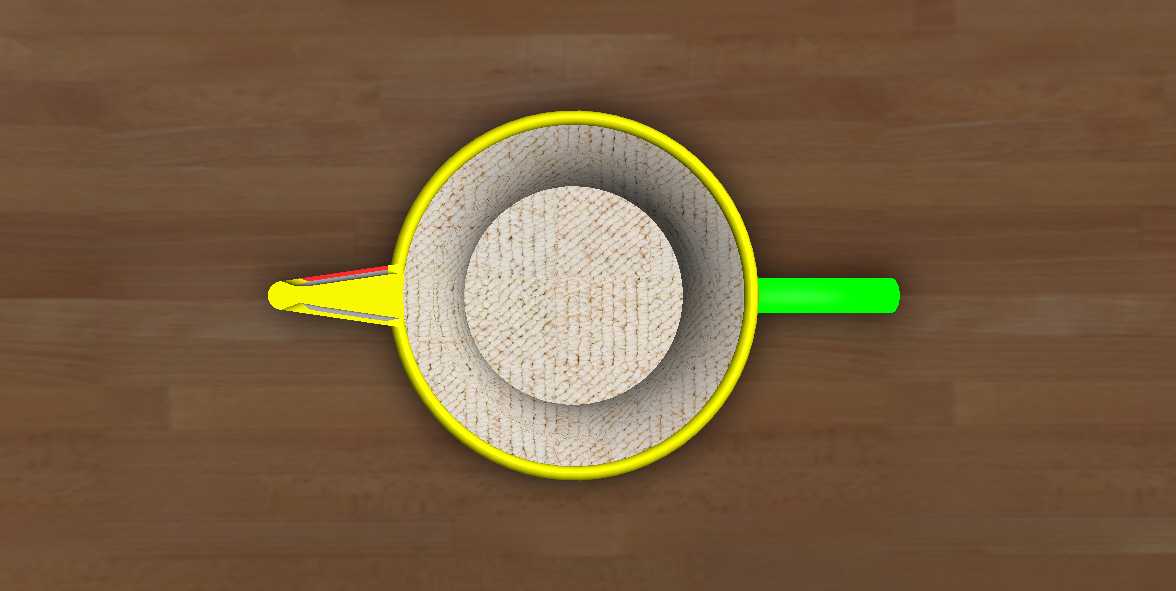

带导流嘴把手的家用储水大罐结构设计

　　日常居家场景中，敞口式储液容器的使用覆盖了厨房备水、餐用盛装、园艺取水等多个高频环节，这款带一体化把手与导流嘴的储水大罐，在结构设计上充分平衡了握持稳定性、倾倒流畅度与放置可靠性，适配多数家庭台面的使用需求。从实际使用的受力逻辑出发，罐体主体采用上宽下窄的微收腰弧面构型，底部设置整圈加厚的环形支撑边，支撑边的外径略大于罐体下部最大直径，放置时可形成稳定的支撑环面，即便台面存在轻微水渍导致的低摩擦状态，也能避免罐体出现滑移侧翻的问题，支撑边的高度控制在3mm左右，既不会过多占用罐体内部的有效储液空间，也能在罐体放置时形成微小的底部间隙，避免罐底长期与台面积水接触出现积垢。罐体上部的敞口边缘做了整圈外翻加厚的卷边结构，

　　卷边的圆弧半径控制在8mm，一方面提升了敞口位置的结构强度，避免日常取放过程中磕碰导致敞口变形，另一方面外翻的卷边也能在倾倒液体时形成稳定的液流附着面，减少液体顺着罐体外壁流淌的挂壁问题。导流嘴设置在敞口边缘与把手相对的位置，嘴部做了收窄的V型切口设计，切口的最下端与卷边的最低处齐平，倾倒时液流会在V型切口的引导下快速收束，不会出现散流的情况，即便满罐盛装液体，小角度倾斜时也能精准控制出液量，不会出现突然大量倾洒的问题。把手采用流畅的弧形弯管构型，上下两端分别连接在敞口卷边下方与罐体中下部的位置，连接位置做了圆弧过渡的加厚处理，避免应力集中导致连接处断裂，把手的握持段与罐体外壁之间预留了45mm的握持间隙，

　　即便手掌较大的使用者也能顺利穿入手掌握持，握持段的截面做了微椭圆的处理，长轴沿握持施力方向设置，提升握持时的贴合度，减少长时间持握的压痕。罐体内部的壁面采用光滑的连续弧面设计，没有多余的凸起或凹槽结构，清洗时可以直接用抹布擦拭所有内壁位置，不会出现清洁死角，内壁的过渡圆角全部做了R5以上的大圆弧处理，避免液体残留在内角位置滋生污渍。从安装与适配边界来看，罐体的总高度控制在240mm，最大外径为130mm，敞口内径为110mm，满罐盛装时的有效容积约为2.5L，适配常规家用厨房台面的置物空间，也可以直接放置在多数家用冰箱的门架位置进行冷水储存。把手的承重设计按照满罐液体重量的1.5倍做冗余校核，即便是长期盛装常温饮用水，

　　反复握持倾倒也不会出现把手变形或连接处开裂的问题。导流嘴的伸出长度控制在25mm，伸出角度略微向下倾斜5度，倾倒结束后残留的液滴会顺着导流嘴的下沿回流到嘴部尖端，不会顺着导流嘴的下表面流到罐体外壁。罐体底部的支撑环面做了微小的内倒角处理，放置时不会因为支撑边的锐边刮花木质或石材台面，也能减少支撑边与台面的接触异响。在实际使用场景中，这款储水罐除了盛装常温饮用水之外，也可以用来盛装冲泡好的凉茶、自制的果饮，甚至在园艺操作时用来盛装兑好的营养液，敞口的设计也方便直接放入冰块进行饮品降温，卷边结构也可以适配常规尺寸的防尘盖，在不需要使用时盖住敞口避免落灰。结构建模过程中，所有的曲面过渡都做了G2连续处理，没有尖锐的棱角，日常使用过程中不会出现磕碰划伤的问题，罐体的壁厚控制在2mm，既保证了整体的结构刚度，不会因为盛装液体出现侧壁变形，也控制了罐体自身的重量，空罐状态下重量较轻，取放都比较轻便。
