带法兰安装座的中空轴类支撑构件

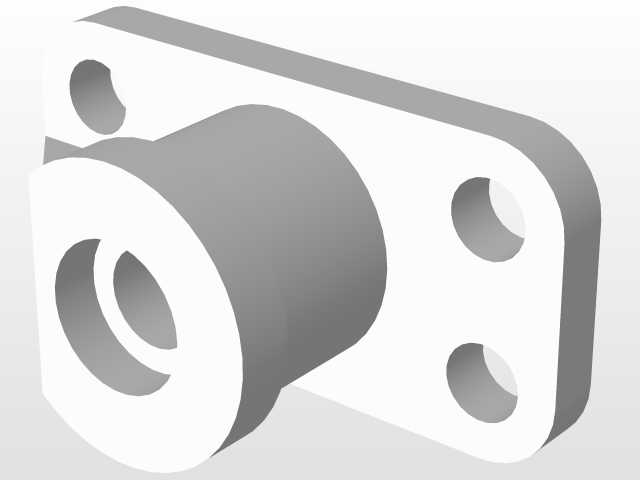

　　这类带法兰结构的中空支撑构件，在轻工输送设备、小型动力传输单元、检测工装夹具的布局中十分常见，核心作用是为穿设而过的轴类零件、导杆或者流体管路提供稳定的径向支撑，同时通过法兰面的安装孔实现与设备机架、安装面板的刚性固定，避免支撑部位在长期受载后出现偏移、松脱的问题。从结构布局来看，构件主体分为两个功能区域，一侧是带三个安装孔的菱形法兰安装面，三个安装孔呈三角分布，相比对称四孔布局，在安装空间受限的场景下更易调整对位，同时三角分布的紧固点能提供足够的防转力矩，避免构件工作时受径向载荷出现周向转动；另一侧是向外延伸的中空筒身，筒身内孔为阶梯式结构，靠近法兰端的内孔直径更大，可适配轴端的定位台阶、密封件安装或者轴承外圈的嵌入，

　　远离法兰端的内孔直径收窄，与穿设的轴件形成更长的配合面，提升支撑的同轴度，减少轴件转动或滑动时的径向跳动。设计这类构件时，首先要匹配安装面的边界尺寸，法兰的外轮廓需要避开周边设备的走线槽、相邻零部件的运动干涉区，三个安装孔的中心距要对应机架上预设的螺纹孔或者光孔位置，孔位边缘到法兰外沿的距离要满足螺栓紧固时的扳手操作空间，避免出现螺栓无法顺利拧入的问题。筒身的长度需要根据支撑点的受力位置确定，当支撑点距离安装面板较远时，适当加长筒身长度可以提升支撑的刚性，减少悬臂受力带来的筒身根部应力集中，筒身的外径尺寸要匹配内部安装的轴承、衬套的外圈尺寸，壁厚需要根据承受的径向载荷计算，常规轻载工况下壁厚不小于内孔直径的十分之一，

　　若存在冲击载荷则需要适当增加壁厚，同时在筒身与法兰连接的根部设置过渡圆角，避免直角连接处出现应力集中导致的疲劳断裂。在实际应用场景中，这类构件常被用在小型皮带输送机的从动辊端支撑，穿入的从动辊轴通过衬套与筒身内孔配合，法兰面固定在输送机的侧架上，三个安装孔可以微调辊轴的平行度，避免皮带出现跑偏问题；也会用在自动化检测设备的导杆支撑座中，导杆穿过筒身内孔的直线轴承，法兰固定在设备的安装立板上，为检测头的滑动提供稳定的导向支撑；部分气动回路中也会采用这类构件作为管路的穿板支撑，中空内孔穿入气管，法兰面固定在设备箱体的面板上，避免气管长期晃动出现接头松脱的问题。建模过程中需要重点关注几个配合尺寸的公差，

　　法兰安装面的平面度需要控制在合理范围，避免安装后构件出现倾斜导致内孔轴线与安装面不垂直，进而影响轴件的运转顺畅度；内孔的圆柱度公差要匹配所配合的轴承或者衬套的精度要求，过盈配合段的尺寸公差要按照基孔制原则选取，避免装配时出现压装困难或者配合过松打滑的问题；安装孔的位置度公差需要控制在螺栓间隙允许的范围内，保证现场安装时能顺利对位，不需要额外扩孔调整。另外，构件的材质选择会根据使用场景调整，常规无腐蚀的工况下采用普通碳钢加工后做发黑处理即可，若用在食品加工、有腐蚀介质的场景则会选用304不锈钢材质，若需要降低构件重量则会选用铝合金材质做硬质阳极氧化处理，不同材质的构件在建模时不需要调整整体结构，只需要根据材质的强度参数校核壁厚是否满足载荷要求即可。这类支撑构件虽然结构不复杂，但在设备中属于基础的功能连接件，其尺寸精度、安装可靠性会直接影响关联部件的运行稳定性，设计时需要结合实际安装空间、受载情况、配合零件的尺寸做针对性调整，不能直接套用标准件的尺寸，否则很容易在装配时出现干涉、配合间隙不合适的问题，甚至在设备运行过程中出现支撑断裂、轴件卡滞的故障。
