机床进给系统用轴支撑固定支架结构

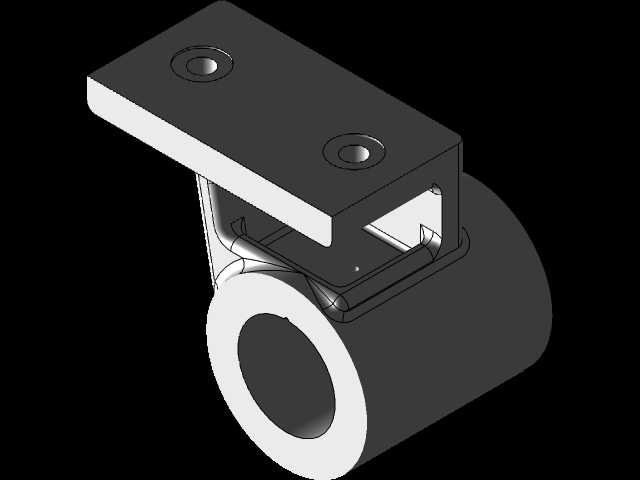

　　在普通车床、数控铣床以及各类专用切削设备的进给传动链路中，这类轴支撑支架是承担径向载荷、限定进给轴轴向窜动的核心连接构件，它的安装位置通常处于进给丝杠与滑动拖板的衔接区段，或是光杆传动副的中间支撑点位，用来抵消长轴传动过程中产生的挠曲变形，避免进给动作出现卡顿、爬行甚至轴系振颤的问题。从实际工况适配来看，这类支架需要同时兼顾两个安装界面的精度匹配：上部的平板安装面带有两个同轴定位沉孔，用来和设备床身或者拖板的预制安装基面贴合固定，沉孔的深度设计刚好容纳内六角圆柱头螺钉的头部，保证安装后螺钉端面不突出支架上表面，不会和相邻的运动部件产生运动干涉；下部的筒状轴套孔是核心的功能承载区，孔的内壁粗糙度、圆柱度公差直接决定了和进给轴配合的顺滑程度，设计时通常会根据进给轴的转速、载荷特性选择间隙配合或者过渡配合，若是高速进给工况还会在筒壁预留润滑脂注油通道，保证长期运行下的磨损量控制在合理区间。

　　设计这类支架的时候，首先要敲定的是两个安装界面的相对位置精度：上部安装面的平面度、下部轴孔的轴线与安装面的平行度公差，会直接影响进给轴的装配同轴度，一旦平行度超差，进给轴装配后会产生额外的弯曲应力，不仅会增大传动阻力，还会加速轴套和轴面的磨损，严重时甚至会导致进给伺服电机过载报警。从结构强度角度考量，上部平板和下部筒状结构之间的连接筋板做了圆弧过渡处理，避免直角连接处的应力集中，在设备快速进给启停、切削载荷突变的工况下，这个过渡区域是应力集中的高发区，圆弧过渡的设计可以有效分散应力，避免支架在交变载荷下出现开裂失效。

　　从安装边界来看，上部平板的两个安装孔中心距需要和床身基面上的预制螺纹孔中心距严格匹配，通常公差控制在±0.02mm以内，保证装配时不需要额外修配就能顺利就位；下部轴孔的内径尺寸要和配套的进给轴外径适配，轴孔的轴向长度则根据支撑载荷的大小确定，载荷越大轴向长度越长，以此增大接触面积降低比压，减少单位面积的磨损量。支架的整体外轮廓尺寸需要适配安装位置的周边空间，尤其是上部平板下方的开口槽尺寸，要预留足够的间隙容纳进给轴的连接座或者锁紧螺母，避免装配时出现空间干涉。在实际设备维护中，这类支架属于易检查的支撑构件，一旦出现进给动作抖动、加工表面出现规律性振纹，首先就要检查支架的固定螺钉是否松动、轴孔配合间隙是否超差，相比更换整个进给轴系，这类支架的更换成本更低，拆装也更为便捷，只需要松开上部的两个固定螺钉、脱开轴孔与进给轴的配合就能完成更换，不需要大范围拆解周边的传动部件。

　　从材料选型角度，这类支架通常采用灰铸铁或者铸钢材质一体铸造成型，灰铸铁的减震性能更好，适合普通切削设备的进给工况，铸钢材质的强度更高，适合重载切削、大进给量的加工设备；部分轻量化设计的专用设备上也会采用铝合金材质加工，但铝合金的耐磨性能较差，通常会在轴孔内压入铜套或者钢套来提升耐磨性能。设计建模过程中，需要重点校验支架在额定载荷下的变形量，保证轴孔处的最大变形量不超过轴系允许的挠度范围，同时要尽量去除不必要的冗余材料，在保证强度的前提下控制支架的整体重量，降低运动部件的惯量，提升进给动作的响应速度。
