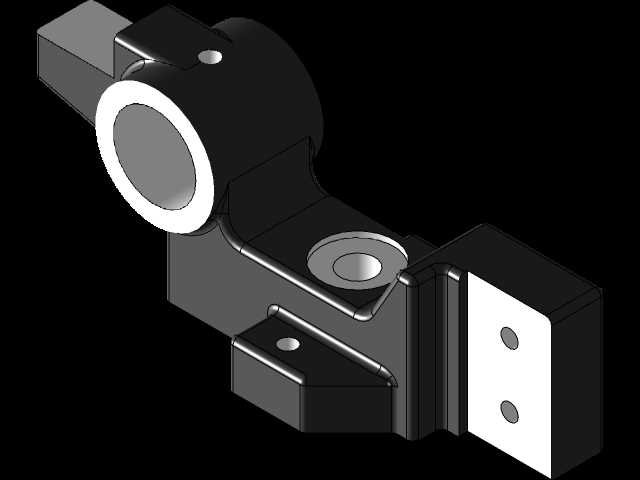

该构件作为夹持执行机构的核心铰接支撑单元,常见于自动化生产线的工件夹持工位、工装夹具的动力传递路径中,承担夹持臂的回转支撑、动作限位以及多部件连接定位的作用,在夹具开合过程中,需要承受夹持力带来的径向载荷与偏转载荷,同时保证铰接部位的回转顺畅无卡滞,避免长期往复动作出现磨损松旷影响夹持精度。从结构设计来看,主体采用一体化铸造成型后做机加工处理,左侧的通孔为铰接回转孔,孔壁预留了衬套安装余量,装配时可压入自润滑铜套或者滚动轴承,降低铰接回转的摩擦系数,同时提升孔位的耐磨性能,延长构件的整体使用寿命。构件中部的下沉式安装平面,用于安装夹持动作的限位块或者行程触发挡片,平面上的预制螺纹孔可直接通过内六角螺钉固定附属配件,
无需额外做钻孔攻丝处理,减少现场装配的加工工作量。右侧的带孔凸台为夹持臂的连接端,两个同轴的定位销孔用于保证连接对位精度,装配时先穿入定位销完成径向定位,再通过螺栓完成锁紧固定,可有效避免连接部位受载后出现相对滑移,保证夹持动作的位置重复精度。构件下部的凸耳结构为安装固定端,通过螺栓可将整个夹持中心构件固定在工装基板或者设备机架上,凸耳上的安装孔预留了一定的位置调整余量,装配时可微调构件的整体安装位置,补偿机架加工带来的位置误差,保证铰接中心与驱动部件的输出轴同轴度符合设计要求。从安装边界来看,铰接孔的中心高度为整个构件的设计基准,所有安装面、连接孔的位置尺寸均以该中心为基准标注,安装时需要保证铰接孔的轴线与夹持动作的回转平面垂直,
避免出现别劲现象导致夹持动作卡滞。构件的整体外形做了圆角过渡处理,既可以消除应力集中点,避免受交变载荷时出现应力开裂,也可以去除加工锐边,防止装配调试过程中划伤操作人员。在实际工况适配中,该构件可适配气动、液压等多种驱动形式的夹持机构,根据夹持力的大小可选择不同牌号的铸件材质,常规工况下采用球墨铸铁即可满足强度与耐磨要求,重载工况下可更换为45号钢锻件做调质处理,提升整体的结构强度与抗冲击性能。铰接部位的润滑通道可在构件加工时预先钻出,通过油杯定期加注润滑脂,保证铰接回转副的长期润滑效果,减少日常维护的工作量。构件的各连接端面均做了铣平处理,表面粗糙度达到Ra3.2即可满足装配定位要求,不需要过高的加工精度,
平衡了加工成本与使用性能的关系。在装配调试过程中,需要先将铰接衬套压入主体孔位,保证衬套与孔位的过盈量符合设计要求,再依次连接驱动摆臂、夹持臂以及固定基座,调整各连接部位的间隙,保证夹持开合动作全程无卡滞,行程范围符合设计要求,最后锁紧所有固定螺栓并加装防松垫片,避免设备长期运行出现螺栓松动导致的夹持位置偏移。
