工业设备铰接式安装固定支架结构

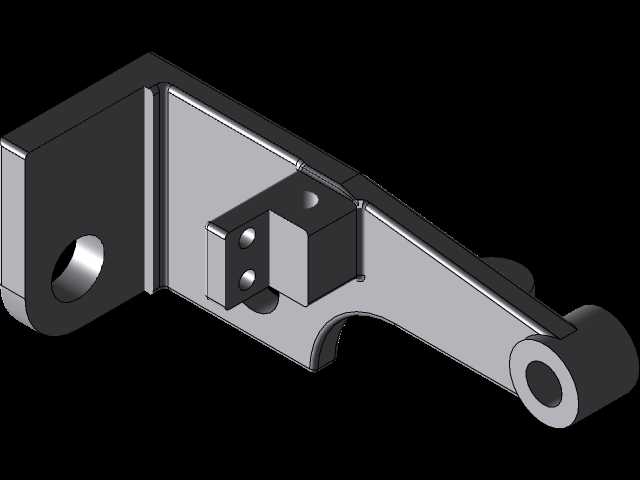

　　这类铰接式安装支架多应用在需要实现小角度摆动传动的工业设备工位中，常见于自动化生产线的连杆传动单元、小型工装夹具的定位支撑模块、输送设备的侧挡调节机构，部分农用机械、轻工设备的操作联动结构中也会用到同类型构件，核心作用是作为两个相对运动部件之间的连接载体，同时承担载荷传递、运动限位、安装基准的多重作用。从结构设计逻辑来看，该支架采用一体化弯折成型的主体构型，主体板材通过折弯形成两个互相垂直的安装基准面，其中一端设置带通孔的铰接耳座，孔内可配套铜套或者滚针轴承，用来和设备的固定销轴配合，实现支架整体绕固定轴的小范围转动，铰接孔的端面做了锪平处理，保证配套轴套或者紧固件安装时的端面贴合度，避免装配后出现偏载导致的转动卡滞。

　　支架中部的凸台式安装位是核心的功能连接区域，凸台表面加工有两个定位销孔和一个螺纹安装孔，两个销孔用来和被支撑的功能部件做精准定位，消除装配时的位置偏差，螺纹孔则用来实现部件的锁紧固定，凸台的高度经过精确计算，既保证被连接件安装后有足够的操作空间，也不会因为凸台过高导致整体结构重心偏移，增加铰接部位的载荷负担。支架的另一端同样设置了铰接孔位，用来和驱动连杆或者调节部件连接，两个铰接孔的中心距是整个构件的核心尺寸参数，直接决定了联动机构的传动比和摆动行程，设计时需要结合整套联动机构的运动仿真结果反复校核，避免运动过程中出现死点或者和周边构件发生干涉。从安装边界来看，支架主体的折弯圆角半径根据板材厚度选取，

　　避免折弯处出现应力集中导致长期交变载荷下出现开裂，所有安装孔的位置公差控制在±0.05mm范围内，铰接孔的同轴度公差不低于0.02mm，保证转动过程中的顺滑度。支架的非安装面做了去毛刺处理，所有锐边倒钝，避免装配调试过程中划伤操作人员。在实际选型应用时，需要先确认两端铰接位的中心距是否匹配现有机构的行程要求，中部凸台的安装孔位是否和被支撑部件的安装孔位对应，同时要核算支架主体板材的厚度是否满足工况下的载荷要求，当承受冲击载荷时，可选用高强度合金钢材质制作，常规静态支撑场景下采用普通Q235板材加工即可满足使用需求。这类支架在设计时没有采用多余的加强筋结构，而是通过折弯形成的L型主体本身的结构强度来承载，一方面减少了加工工序，

　　降低制造成本，另一方面也避免了加强筋焊接带来的焊接变形，保证各个安装面的平面度要求。在装配环节，铰接位的销轴需要配套润滑脂加注通道，长期往复摆动的工况下需要定期补充润滑，减少铰接孔的磨损量，延长构件的使用寿命。中部凸台的安装面平面度要求较高，加工时需要一次装夹完成铣削和钻孔工序，避免二次装夹带来的位置偏差，导致被连接件安装后出现倾斜，影响整套机构的运动精度。
