自动停车箱机械支撑连接结构件

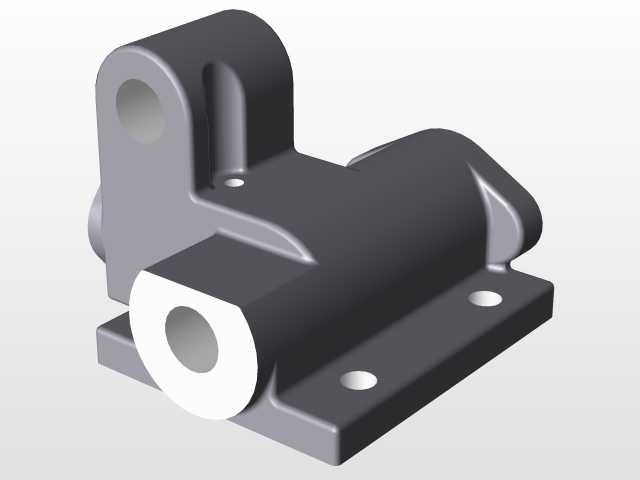

　　该结构件应用于机械式立体停车设备的载车板侧边定位与传动连接环节，在升降横移类停车设备中，承担载车板与侧边传动导轨、定位锁止机构的衔接作用，日常工况下需要承受载车板连同停放车辆传递的垂直载荷，以及横移动作启动、停止时产生的水平方向冲击载荷，同时在载车板升降到位的锁止动作中，为锁销提供精准的配合定位基准，避免载车板出现偏移、晃动，保障车辆停放过程中的位置精度与结构稳定性。从结构设计来看，构件底部设置带三个安装通孔的平板式安装基座，安装面做了铣平加工处理，能够与停车设备的侧边纵梁安装面完全贴合，安装孔采用沉孔设计，装配时内六角螺栓头部可完全沉入孔内，不会突出安装面干涉其他部件的运动轨迹；基座上方延伸出两个带同轴通孔的铰接耳座，

　　孔内可压装自润滑铜套，用于连接横移传动机构的摆臂，铰接孔的同轴度公差控制在0.02mm以内，能够减少摆臂转动过程中的卡滞与偏磨问题，延长铰接副的使用寿命；构件侧向伸出的圆筒状结构为锁销配合孔，孔的内壁做了精镗加工，表面粗糙度达到Ra1.6，锁销插入时可顺畅滑动，配合间隙控制在0.1mm以内，既不会因间隙过大导致锁止后载车板窜动，也不会因间隙过小出现锁销卡滞无法到位的问题。设计过程中针对停车设备的实际工况做了针对性的应力优化，在铰接耳座与安装基座的衔接位置、圆筒结构与基座的过渡位置，都设置了渐变式的加强筋结构，筋板厚度根据应力仿真结果做了差异化调整，应力集中区域的筋板厚度比非受力区域厚3mm，在保证整体结构强度满足1.

　　5倍额定载荷冲击要求的前提下，尽可能减少了不必要的材料冗余，降低构件整体重量，减少设备横移、升降过程中的动力负载。从安装边界来看，该构件的安装基座长度为120mm，宽度为65mm，三个安装孔的孔距分别为70mm、45mm，适配停车设备常用的8号槽钢纵梁安装尺寸，不需要额外加工转接板即可直接装配；铰接耳座的中心高度为85mm，侧向圆筒的中心轴线与安装基座平面的平行度公差为0.03mm，能够保证锁销动作时与设备框架上的锁孔完全对中，不会出现别卡问题。在实际设备运维过程中，该结构件属于承载类核心连接件，日常巡检时仅需检查铰接孔内铜套的磨损量、安装螺栓的紧固力矩即可，铜套磨损量超过0.5mm时可单独更换铜套，不需要整体更换构件，

　　大幅降低了停车设备的后期维护成本；构件整体采用铸铁材质铸造成型后做时效处理，能够消除铸造内应力，避免长期受载后出现结构变形，表面做喷塑防锈处理，可适应地下车库潮湿、多尘的使用环境，不会轻易出现锈蚀剥落的问题。在立体停车设备的整体布局中，每块载车板需要配套4件该结构件，分别安装在载车板的四个角位置，其中两个角的结构件配合横移传动摆臂，另外两个角的结构件配合升降导向轮的安装座，不同位置的构件仅在铰接耳的开孔方向上有细微差异，整体结构通用化程度达到90%以上，能够减少备件储备的品类，降低设备生产与运维的物料管理成本。设计阶段还针对安装容错性做了优化，安装孔的孔径比配套螺栓大1mm，装配时可在小范围内调整构件的安装位置，抵消框架焊接过程中产生的尺寸误差，降低现场安装的调试难度，不需要对安装孔做二次扩孔处理即可完成装配，提升现场施工的效率。
