起重设备用锚滑道结构件三维设计

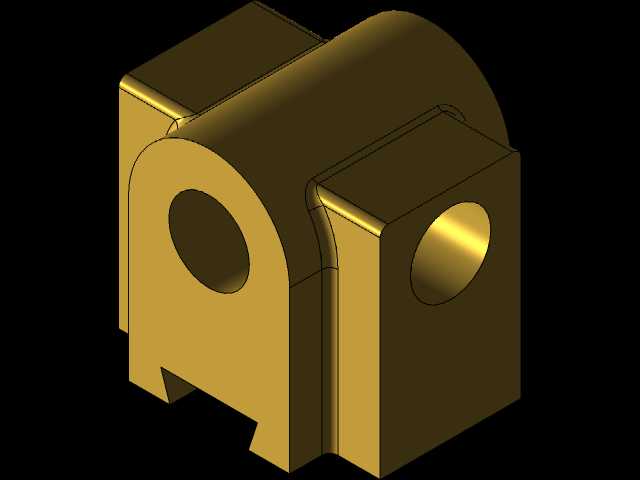

　　在港口起重、矿山斜巷运输、船舶系泊这类涉及重载牵引移位的作业场景里，锚滑道是承担锚具滑动导向、承载牵引载荷的核心受力构件，它的结构合理性直接决定了锚具收放、牵引移位过程的顺畅度，一旦滑道结构出现卡滞、应力集中开裂的问题，轻则导致牵引作业中断，重则引发载荷滑脱的安全事故。做这个构件的三维设计时，最先要明确的是它的实际工况边界：这类滑道长期承受交变的径向挤压载荷，同时锚具在滑道内往复滑动时会产生持续的滑动摩擦，部分户外使用场景还会面临盐雾、煤尘、水汽的侵蚀，所以结构设计不能只追求外形规整，必须把受力传递路径、滑动接触面的耐磨性、安装适配性放在首位。从结构形态来看，这个锚滑道采用了对称式的块状基体设计，主体中间设置大直径的弧形通腔，

　　这个腔体是锚具销轴或者牵引滑枕的主要穿行空间，腔体的圆弧面做了等半径的顺滑过渡，没有出现折线突变的结构，目的是让滑枕在腔体内滑动时，接触面的压应力能够均匀分布，避免局部应力集中导致的基体压溃。基体两侧延伸出带安装孔的方形凸台，这两个凸台不是随意设置的加厚结构，而是对应安装基座上的定位止口，凸台的端面平面度需要控制在合理范围内，安装孔的位置度公差要匹配基座的螺栓孔位，保证安装时不需要额外修配就能实现精准定位，同时凸台的厚度经过受力核算，能够抵消螺栓预紧力产生的局部压应力，避免长期使用后凸台出现变形。在弧形腔体的侧方，还设置了一个横向的贯通圆孔，这个孔是锁止销的安装位，当锚具滑动到指定工作位置后，锁止销穿过这个孔插入锚具的定位槽内，

　　实现锚具的位置锁定，防止作业过程中锚具意外滑移，这个孔的轴线与主腔体的轴线垂直度有严格要求，否则会出现锁止销插拔卡滞、锁止到位后存在间隙的问题。滑道底部设置了两个对称的缺口卡槽，这个结构是和基座上的定位滑轨配合的，安装时卡槽顺着基座滑轨滑入，能够承担大部分的径向剪切载荷，减少安装螺栓的受力负担，同时卡槽的侧面做了小倒角处理，方便安装时快速对位，也能避免装配时尖角刮伤基座的配合面。设计过程中，滑动接触面的处理是重点考量环节，主腔体的内圆弧面作为主要滑动接触面，没有设置多余的凹槽或者凸起，保证滑动过程中接触面连续贴合，减少滑动阻力，同时在基体的棱边位置都做了圆角过渡，一方面是消除热处理过程中的应力集中点，避免淬火时出现开裂，

　　另一方面也能去除加工毛刺，防止装配和维护过程中划伤操作人员。从安装边界来看，这个锚滑道的整体外形是规整的近似方块结构，没有超出安装面的外伸结构，能够适配紧凑的安装空间，两侧凸台的安装孔间距、底部卡槽的宽度尺寸，都匹配主流的起重锚定装置基座尺寸，不需要对原有设备基座做改造就能直接替换安装。在壁厚设计上，主腔体的壁厚按照最大牵引载荷的1.5倍安全系数核算，既不会因为壁厚过薄导致承载能力不足，也不会因为壁厚过大造成整体重量超标，增加安装和维护的难度。实际应用中，这类锚滑道除了用在起重锚定机构上，经过尺寸调整后也可以用在输送线的工件滑动导向、工装夹具的滑座导向等场景，只要是需要实现直线滑动导向、同时承受径向载荷的部位，这种对称式带锁止位的滑道结构都能适用。建模的时候，需要特别注意各个配合面的公差配合要求，主腔体的内圆弧面和滑枕的配合采用间隙配合，保证滑动顺畅但不会出现过大的晃动间隙，侧方锁止销孔和锁止销的配合采用小间隙配合，保证锁止销插拔灵活同时不会出现松旷，安装孔采用通孔设计，适配不同长度的安装螺栓，底部卡槽的宽度尺寸比基座滑轨宽出合理的装配间隙，方便安装对位。整个构件的结构没有多余的装饰性特征，所有的几何结构都服务于受力、安装、滑动的实际功能，没有为了外观好看增加不必要的曲面或者凸起，既减少了加工时的材料去除量，也降低了三维建模和后续出工程图的复杂度，符合机械零件设计的实用性原则。
