机械工装用定位锁紧钩结构设计

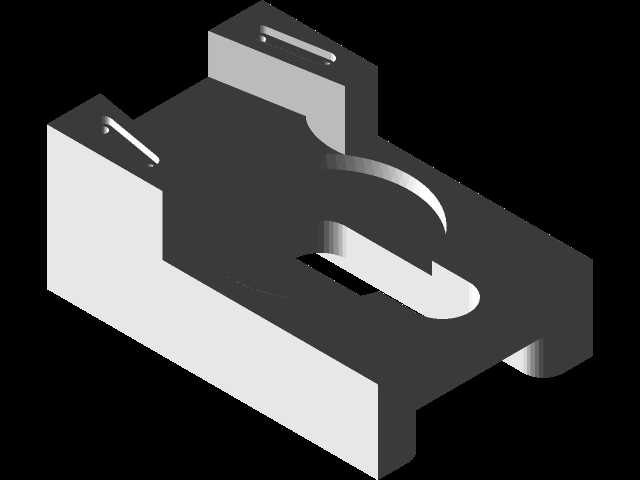

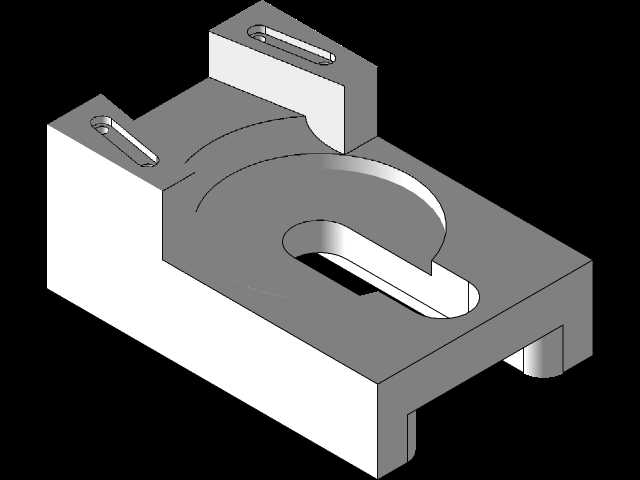

　　在工装夹具、自动化输送线的工位止挡、模具开合定位等场景里，这类定位钩是承担位置锁定、位移约束的核心受力小件，别看它整体结构不复杂，实际工况里要承受频繁的往复冲击载荷，设计阶段的细节考量直接决定整套定位机构的使用寿命与定位精度。从结构上看，该零件采用一体式块状基体设计，主体承载区做了等壁厚的实体强化，两个向上凸起的支耳上开设了长圆形安装腰孔，这类腰孔设计并非随意为之，现场安装时可以根据装配累计误差调整前后固定位置，补偿机架加工时的孔位偏差，不需要额外做配钻工序，能大幅缩短现场装配的调试周期。基体中部的钩状成型槽是核心功能区，槽体的轮廓做了平滑的圆弧过渡，没有尖锐的应力集中棱角，工作时配套的定位销或者卡合件滑入槽内后，

　　圆弧面能自动导正位置，避免硬卡滞造成的接触面刮伤，同时槽体的深度经过反复校核，既保证卡合后有足够的啮合量不会受振动脱开，又不会因为啮合过深导致解锁时需要过大的驱动力。零件底部的凸台结构是安装定位基准，装配时凸台嵌入机架对应的凹槽内，能承受横向的剪切载荷，避免固定螺栓长期受剪切力出现断裂失效，这也是很多新手设计时容易忽略的细节——如果完全靠螺栓承担横向载荷，反复冲击下螺栓很容易出现疲劳断裂，把剪切载荷转移到基体与机架的嵌合面上，螺栓仅承担拉紧固定的作用，整体结构的可靠性会提升数倍。从安装边界来看，两个支耳的中心距、腰孔的长度范围、基体总高度、钩槽的中心高度都做了公差匹配设计，适配市面上多数常规规格的工位止挡机构，

　　不需要额外做定制化改型就能直接替换原有易损件。设计时还特意在基体的非配合面做了轻微的拔模斜度，不管是采用机加工还是粉末冶金成型，都能顺利脱模或者减少走刀空行程，兼顾了加工工艺性。实际应用中，这类定位钩常被用在自动化生产线的托盘定位工位，当载有工件的托盘运行到指定工位时，气缸带动定位钩伸出，钩槽卡入托盘底部的定位销内，将托盘牢牢锁定在作业位置，保证焊接、组装、检测等工序的位置精度，避免因为托盘窜动导致加工尺寸超差；在小型冲压模具的开合模定位结构里，这类定位钩也能配合弹簧机构实现动模与定模的初始位置锁定，防止模具开模时出现侧向位移损坏模仁。和常见的弹顶销定位结构相比，这种钩式定位的接触面积更大，抗冲击性能更强，

　　在有较大振动的工况下不会出现定位销弹出失效的问题，而且磨损后只需要单独更换这个定位钩即可，不需要更换整套定位机构，后期维护成本更低。建模过程中，所有的配合面都做了公差带预留，安装腰孔的位置度、钩槽的轮廓度、底部安装凸台的平面度都按照工装夹具的通用公差等级设定，导出的模型可以直接用于工程图生成，也能导入装配体中做干涉检查，提前排查安装时可能出现的空间干涉问题，比如要确认定位钩在伸出和缩回的行程范围内，不会和周边的输送辊道、传感器支架产生碰撞，同时要保证卡合时钩槽和定位销的同轴度在允许范围内，避免出现别卡的情况。另外，零件的壁厚设计也做了优化，在保证整体强度的前提下，非承载区做了适当的减薄，既可以降低零件的整体重量，减少驱动气缸的负载，也能节省原材料成本，不会出现过度设计造成的浪费。
