工业设备用多工位安装刺针固定支架

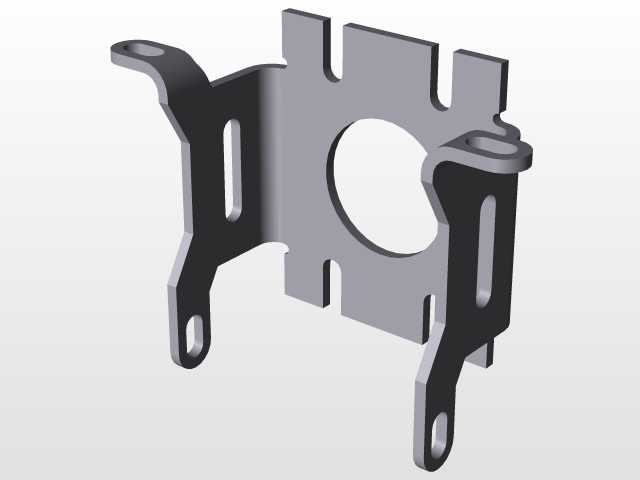

　　这款支架主要面向需要固定刺针类执行元件的工业设备场景，常见应用在纺织机械的刺针排布工位、包装设备的针刺封口单元、无纺布加工设备的纤网穿刺机构中，作为刺针组件与设备主体机架之间的连接承载构件，承担定位刺针工作位置、传递穿刺作业载荷、抵消作业过程中往复冲击的核心作用。从结构设计来看，主体采用中部环形镂空的板状基体，环形内孔直接对应刺针组件的安装基准面，能够让刺针的驱动轴或者固定座直接穿过，避免支架本体与运动部件产生干涉，同时环形结构的受力均匀性更好，在承受穿刺方向的交变载荷时，不会出现局部应力集中导致的变形问题。基体四周延伸出四个带安装孔的支耳，支耳上的长圆孔设计是考虑到现场安装的公差补偿需求，安装时可以根据刺针的实际对位需求，

　　在长圆孔的行程范围内微调支架的固定位置，不需要额外加工调整垫片，降低现场装配的调试难度。支耳与中部基体的连接位置做了折弯加强处理，折弯边的圆角过渡经过受力校核，在设备长期高频往复作业的工况下，折弯位置不会出现应力疲劳开裂的问题。从安装边界来看，支架整体采用对称式结构布局，四个支耳的安装孔中心距匹配常规工业设备的安装孔位标准，不需要对原有设备的安装面做二次改造就可以直接替换同类型的老旧支架；中部环形孔的直径尺寸适配市面主流规格的刺针组件安装座，支耳上的安装孔孔径匹配常用的内六角圆柱头螺栓规格，装配时不需要准备特殊规格的紧固件。设计过程中优先考虑了冲压加工的工艺可行性，整个支架除了折弯工序外，所有轮廓和孔位都可以通过单次级进模冲压成型，

　　不需要后续的机加工工序，能够有效控制批量生产的加工成本，同时冲压成型的零件一致性更好，批量安装时不需要逐个做尺寸适配。支架的厚度选型经过载荷验算，能够承受刺针穿刺作业时的最大反冲力，在常规作业工况下不会出现挠曲变形，保证刺针的工作位置精度，避免因为支架变形导致刺针走位、穿刺位置偏移，进而影响产品加工质量。支耳的延伸角度经过空间校核，安装后支架与设备安装面之间留有足够的操作空间，后续维护更换刺针组件时，不需要完全拆除支架就可以完成刺针的拆装作业，降低设备维护的时间成本。表面处理可以根据实际使用工况选择镀锌或者发黑处理，在潮湿或者多粉尘的作业环境下也能保证足够的防锈能力，延长零件的使用寿命。不同于常规的平板式安装支架，这款支架的折弯结构让中部基体与安装面之间留出了一定的避让空间，可以容纳刺针组件尾部的接线或者管路结构，不需要额外设计走线槽或者管路固定件，让整个刺针工位的结构更加紧凑。
