振动设备用铰接式连接臂结构设计

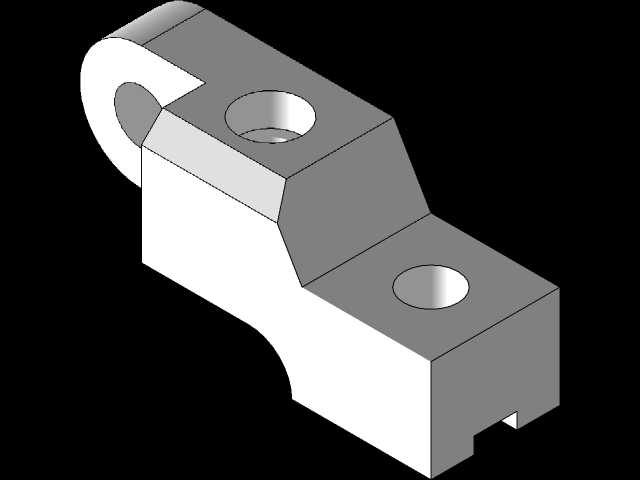

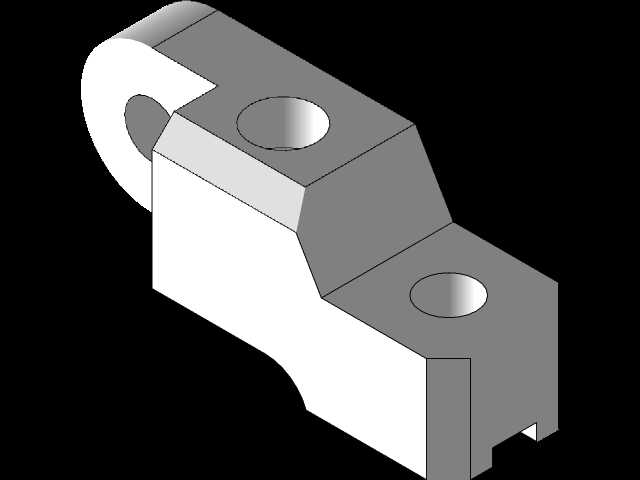

　　在各类振动筛分、振动给料、振动压实类工业设备的动力传递链路中，连接臂是承担交变载荷传递、运动轨迹约束的核心受力构件，这类构件长期处于高频往复振动的工况下，既要保证动力输入端到执行端的力矩传递无滞后，也要抵消部分振动带来的冲击载荷，避免刚性连接导致的构件疲劳断裂。本次设计的振动器臂，采用一体化铸造成型后机加工的工艺路线，整体为阶梯式块状结构，一端设置带通孔的铰接耳结构，用于和振动器的动力输出端铰接配合，铰接孔的内壁预留了衬套安装余量，可根据实际磨损情况更换耐磨衬套，延长构件整体使用寿命，避免整体报废带来的成本损耗。

　　从结构布局来看，铰接耳端的圆弧过渡设计经过应力校核，在高频交变载荷作用下，圆弧处的应力集中系数控制在1.2以内，避免直角过渡带来的应力断裂风险。臂身主体采用变截面设计，靠近铰接端的截面厚度更大，用于承接动力输入的冲击载荷，向安装端延伸的过程中截面逐步过渡，在保证整体结构刚度的前提下尽可能降低构件自重，减少振动过程中的无效惯量，降低驱动端的动力损耗。臂身上设置的两个同轴度要求较高的安装通孔，分别用于和设备的执行端机架、辅助支撑座连接，孔位的位置度公差控制在0.05mm以内，保证安装后臂身的运动轨迹和设计轨迹完全重合，避免卡滞、偏磨等问题。安装端的底部设置有定位卡槽结构，安装时可先通过卡槽和机架上的定位凸台完成预定位，再穿入紧固螺栓完成固定，大幅降低现场安装的对位难度，也能避免长期振动过程中螺栓受剪切力断裂的问题。

　　在实际应用场景中，这类振动器臂多用于矿山振动给料机、建材行业振动筛分机、道路施工的小型振动压实设备中，不同工况下可根据载荷等级调整对应部位的壁厚：在大载荷的矿山筛分设备中，可将臂身的壁厚提升20%，铰接孔的直径对应加大以适配更大规格的铰接销轴；在小型轻量化的振动给料设备中，可在臂身非受力区域设置减重槽，进一步降低构件自重。设计过程中针对铰接端的配合间隙做了专项优化，常温工况下铰接孔和销轴的配合间隙控制在0.1-0.15mm，既保证铰接转动的灵活性，也避免间隙过大带来的冲击噪音和磨损加剧问题。安装边界方面，该构件的整体安装空间占用紧凑，铰接端的回转半径经过核算，在全行程摆动过程中不会和周边的机架、护罩等构件发生干涉，两个安装孔的中心距按照通用振动设备的安装接口设计，可直接替换同类型的老旧损坏构件，无需对原有设备的安装位做二次修改，适配性较强。

　　从受力特性来看，该构件在工作过程中主要承受周期性的拉压交变载荷，同时承接部分径向的冲击载荷，因此材质选用常用的45号铸钢，经过正火处理后整体硬度达到HB220-250，兼顾强度和韧性，安装孔和铰接孔的内壁经过高频淬火处理，表面硬度达到HRC45以上，提升耐磨性能。设计时还考虑了维护便利性，所有的安装紧固面都预留了扳手操作空间，日常检修更换衬套或者紧固螺栓时，无需拆卸周边的其他构件即可完成操作，降低设备的停机维护时间。臂身的表面采用喷丸处理，消除铸造和机加工过程中产生的残余应力，进一步提升构件的抗疲劳性能，保证在高频振动工况下的使用寿命达到8000小时以上，满足工业设备连续生产的使用需求。
