工业传动系统用套筒支撑固定构件

　　在各类工业传动、物料输送以及自动化装配生产线的布局搭建中，这类套筒支撑构件是应用频次极高的基础结构件，它的核心作用是为穿设于其内部的轴类、杆类零件提供稳定的径向支撑，同时限定配套部件的轴向窜动范围，避免长轴类零件在高速运转或者往复动作过程中出现挠曲变形、偏心抖动的问题。从实际应用场景来看，这类构件常出现在皮带输送线的从动辊支撑端、自动化设备的直线光轴导向位、小型传动机构的中间轴固定位，甚至在部分工装夹具的定位导柱安装端也能看到同类型结构的身影，它不需要承担过大的冲击载荷，但对安装定位的同轴度、长期运行的结构稳定性有明确要求。

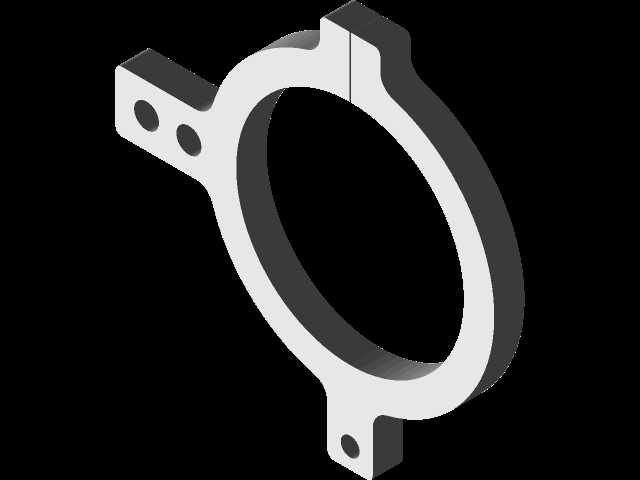

　　从设计思路上看，这类套筒支撑构件采用一体化的基体结构，主体的套筒部分为等壁厚的中空圆柱结构，内孔的加工精度需要适配配套轴件的配合公差，通常根据使用场景选择间隙配合或者过渡配合，若用于高速旋转的轴类支撑，内孔位置还会预留润滑脂槽或者轴承安装位，降低运转过程中的摩擦损耗。和套筒主体相连的安装底板采用对称式的耳板设计，两个安装耳上分别开设同轴的螺栓过孔，安装时可以通过内六角螺栓或者六角头螺栓直接固定在设备的安装基准面上，不需要额外加工复杂的定位槽，大幅降低现场安装的调整难度。

　　在外形尺寸与安装边界的考量上，这类构件的套筒长度通常根据穿设轴件的支撑跨距来确定，要保证支撑段的长度不小于轴径的1.5倍，避免支撑点接触应力过大造成轴件磨损；安装耳的外伸长度需要满足螺栓安装的操作空间要求，保证螺栓拧紧时扳手不会和套筒主体发生干涉，两个安装孔的中心距公差控制在±0.1mm范围内，确保安装时不会出现孔位错位强行装配的问题，避免装配后产生额外的内应力。套筒的外径设计需要兼顾结构强度和安装空间，在满足支撑强度要求的前提下尽可能缩小外径尺寸，减少周边管线、其他运动部件的干涉风险。

　　从功能特性来看，这类套筒支撑构件的结构刚性足够应对常规工业场景下的静载荷与低频次动载荷，一体化的结构设计避免了拼接式支撑座容易出现的连接松动问题，长期运行下的结构形变量极小。在实际选型适配时，设计人员只需要确认内孔直径、安装孔中心距、整体安装高度三个核心参数，就可以快速匹配对应的安装场景，不需要对结构做大幅度的修改，适配性较强。针对不同的使用环境，这类构件可以选择铸铁、铸铝或者型材焊接的毛坯做后续机加工，在有腐蚀介质的场景下还可以对表面做镀锌、喷塑处理，提升构件的环境耐受能力。

　　很多刚入行的结构设计人员在做这类支撑件设计时，容易忽略安装面的平面度要求，实际上套筒支撑件和设备基准面贴合的安装底板平面度需要控制在0.05mm以内，如果平面度超差，螺栓拧紧后会造成套筒内孔的轴线偏斜，直接导致穿设的轴件运转阻力增大，严重时甚至会出现轴件卡滞、轴承过早损坏的问题。另外在设计内孔的倒角时，两端的倒角角度通常取15度到30度，既方便轴件或者轴承的装配导入，也不会因为倒角过大减少有效支撑长度。在部分需要调整支撑高度的场景下，还可以在安装底板和基准面之间增加调整垫片，通过增减垫片厚度来微调套筒的中心高度，补偿加工和装配过程中产生的累积误差，保证整套传动机构的同轴度符合设计要求。
