机械传动用桌架式轴承支撑座结构

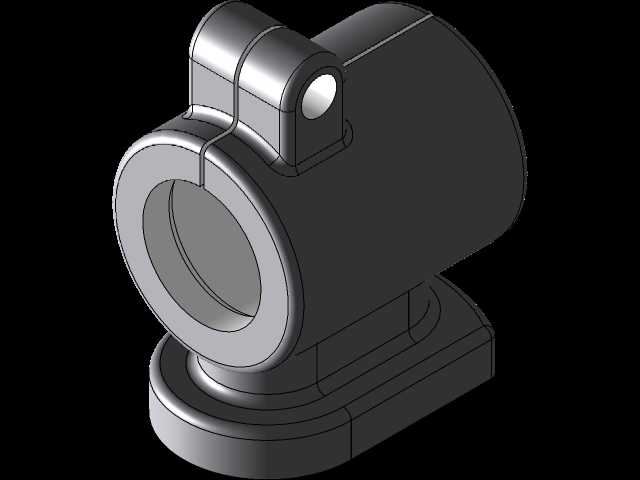

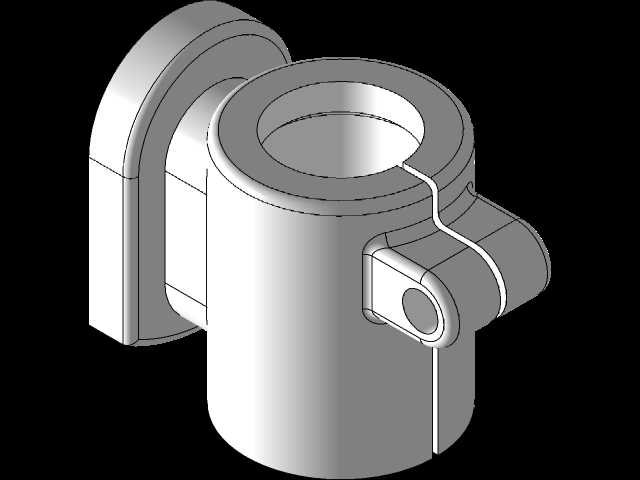

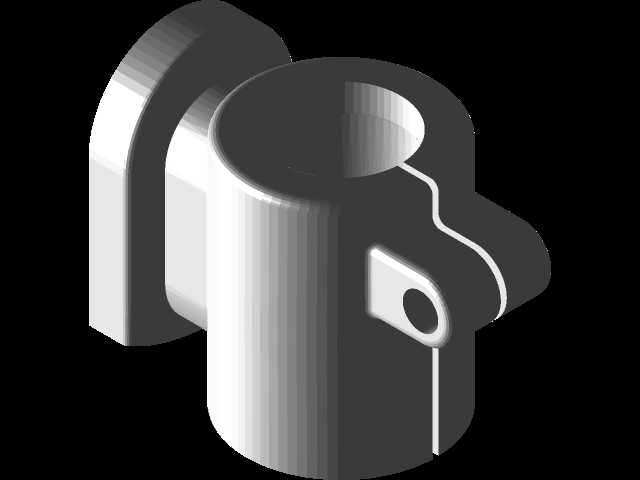

　　在常规中小型机械传动系统的布局设计中，这类带一体式安装底座的轴承支撑结构，常被用于传动轴的中段或端部径向支撑场景，尤其适配桌面式小型加工设备、台式试验装置、轻工输送线的动力端布局，能够在有限的安装空间内完成传动轴的定位与载荷承载，避免轴系运行过程中出现径向跳动、轴向窜动超差的问题。从结构功能来看，该部件的核心作用是为滚动轴承提供稳定的安装定位基准，主体的环形内腔用于匹配对应规格的轴承外圈，内腔的加工精度直接决定轴承装配后的同轴度，设计时需要根据所选轴承的外径公差带确定内腔的配合精度，一般轻载传动场景选用过渡配合，重载或存在冲击载荷的场景选用小过盈配合，同时内腔端部需要预留轴承安装的导入倒角，避免装配过程中刮伤轴承外圈或内腔壁。

　　上部的凸台结构带有径向销孔，主要用于安装轴承的轴向定位销或者润滑注油嘴，当设备需要定期补充润滑脂时，可直接通过该孔位接入注油管路，无需拆解整个支撑结构即可完成轴承的润滑维护，大幅降低日常运维的工作量。下部的方形安装底座是整个部件与设备机架连接的核心承载面，底座上预留的安装孔位需要匹配设备台架的安装螺孔位置，设计时要考虑螺栓的安装空间，保证扳手能够顺利完成螺栓的拧紧操作，同时底座与主体连接的过渡位置做了圆弧加强处理，能够有效分散轴系传递过来的径向载荷，避免应力集中导致的底座断裂问题。在实际建模过程中，首先需要确定轴系的中心高尺寸，这个尺寸直接决定支撑座主体的高度，中心高的公差需要控制在合理范围内，

　　否则会出现传动轴与相连部件不同心的问题，引发额外的附加载荷，加速轴承和轴的磨损。其次要核算轴承所承受的径向载荷大小，根据载荷值确定主体环形结构的壁厚，壁厚过小会导致支撑刚性不足，运行过程中出现变形，壁厚过大则会造成材料浪费，增加部件的整体重量，不符合轻量化设计的要求。安装底座的尺寸设计需要兼顾稳定性和安装空间，底座的长宽尺寸一般要大于主体部分的外径，保证安装后整个支撑结构不会出现倾覆问题，同时底座的厚度要满足螺栓连接的强度要求，避免螺栓拧紧时底座出现变形。在细节处理上，主体与底座的连接圆弧半径需要根据壁厚合理选择，圆弧过小无法起到应力分散的作用，圆弧过大则会增加不必要的加工量。上部销孔的位置需要避开轴承的承载区域，

　　防止销孔对内腔的强度造成削弱，同时销孔的深度要满足定位销或注油嘴的安装长度要求，避免出现安装不到位的问题。这类支撑结构在实际应用中，常被安装在设备的桌式台架上，与电机、减速器、传动辊等部件配合使用，能够适应水平、倾斜等多种安装角度，只要保证安装面的平面度符合要求，即可稳定承载轴系的运行载荷。在选型匹配时，除了要确认轴承的安装尺寸，还要核对安装底座的孔位尺寸与设备台架的匹配度，以及中心高与相连传动部件的同轴度要求，避免出现安装干涉或者装配后不同心的问题。对于有密封要求的使用场景，还可以在环形内腔的外侧加装密封端盖，防止外界的粉尘、切削液等杂质进入轴承内部，延长轴承的使用寿命，端盖的安装槽可以在建模时直接在主体端部预留，减少后续二次加工的工序。整个结构的设计没有多余的冗余特征，所有的结构特征都服务于承载、安装、维护这几个核心功能，符合机械零部件设计中实用优先的原则，既能够满足常规传动场景的使用要求，又不会造成材料和加工成本的浪费。
