在各类连续传动类设备的张紧机构设计中,张力支架是承担张紧轮、张紧辊等执行件安装定位、张力载荷传递的核心承载构件,这类构件常见于带式输送设备、纺织牵伸设备、印刷走纸机构、线缆收放设备的张紧单元中,其结构合理性直接决定了张紧调节的顺畅度、长期运行的结构稳定性以及传动系统的张紧力保持能力。

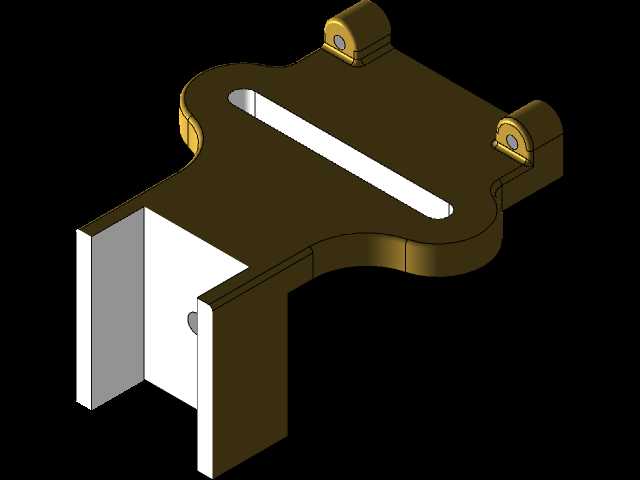

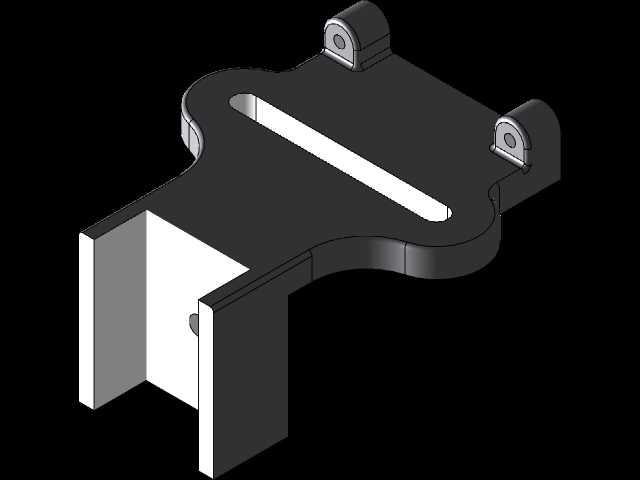

从结构设计逻辑来看,这款张力支架采用一体式折弯承载主体,主体下部为U型卡槽结构,该结构可直接卡接在设备的安装梁或机架立板上,卡槽的内侧宽度匹配常规设备安装型钢的翼缘宽度,安装时可通过卡槽侧壁的紧固件实现支架在机架上的初步定位,避免支架承受张紧反力时出现侧向偏移。支架上部的承载板开设通长腰型槽,该腰型槽为张紧执行件的位置调节提供行程空间,调节时张紧组件的安装螺栓可沿腰型槽长度方向滑动,以此改变张紧轮与传动带/传动链的中心距,实现张紧力的无级调整,腰型槽的边缘做了倒角处理,避免螺栓紧固时应力集中导致槽口开裂。
支架上部承载板的两个远端各设置一个带铰接孔的凸耳座,两个凸耳座的铰接孔保持同轴度公差控制在0.02mm以内,铰接孔内可安装销轴,用于连接张紧调节的摆臂或者张紧力检测的传感组件,凸耳座与主体承载板之间设置过渡圆角,降低交变载荷作用下的应力集中系数,避免长期受载后出现根部断裂的问题。主体承载板的轮廓做了圆弧过渡处理,没有尖锐棱角,既减少了加工过程中的毛刺残留,也避免设备运维过程中划伤操作人员。
从安装边界来看,这款支架的U型卡槽深度适配10-16mm厚度的安装板,安装时不需要对原有设备机架做大规模改造,可直接替换同类型的老旧张紧支架;上部腰型槽的有效调节行程覆盖常规张紧场景下的中心距调整需求,不需要额外加装延长垫块;两个铰接凸耳的中心距匹配常用张紧摆臂的安装尺寸,销轴孔直径适配标准圆柱销,可直接选用标准件完成装配,降低定制加工成本。
在功能特性层面,该支架的一体式结构相比焊接拼接的张紧支架,不存在焊缝疲劳开裂的风险,整体刚性更好,承受张紧反力时的形变量更小,可保证张紧力长期保持稳定,不会因为支架变形导致张紧力衰减、传动件打滑跳齿的问题。支架的受力路径经过优化,张紧轮传递的载荷通过上部承载板直接传导至下部U型卡槽的安装面,载荷传递路径短,没有多余的受力悬臂,结构冗余度合理,在保证承载能力的前提下尽可能控制了整体重量,不会给设备机架增加额外的负重。
实际选型应用时,需要注意支架的安装方向,腰型槽的长度方向需与张紧调节的位移方向保持平行,U型卡槽卡入安装梁后需在卡槽两侧加装防松垫片,避免设备运行振动导致紧固件松动;铰接凸耳的销轴安装时需加注润滑脂,减少摆臂转动时的铰接磨损,延长构件的使用寿命。这类支架的结构设计没有多余的复杂特征,加工工艺性好,可采用板材激光切割后折弯成型,生产效率高,成本可控,适合批量应用在各类通用传动设备的张紧机构中,也可作为非标设备张紧单元的标准选型构件,减少设计人员的重复建模工作量。
