小型动力单元配套微型曲轴箱结构设计

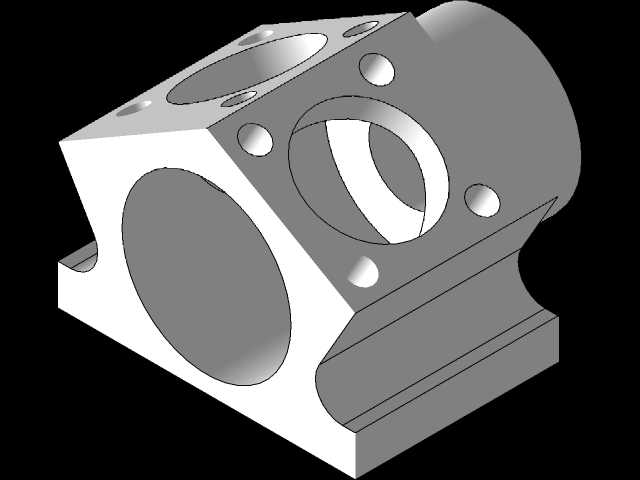

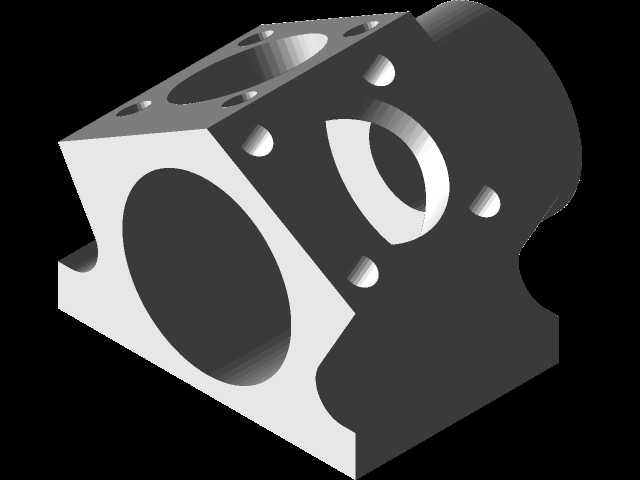

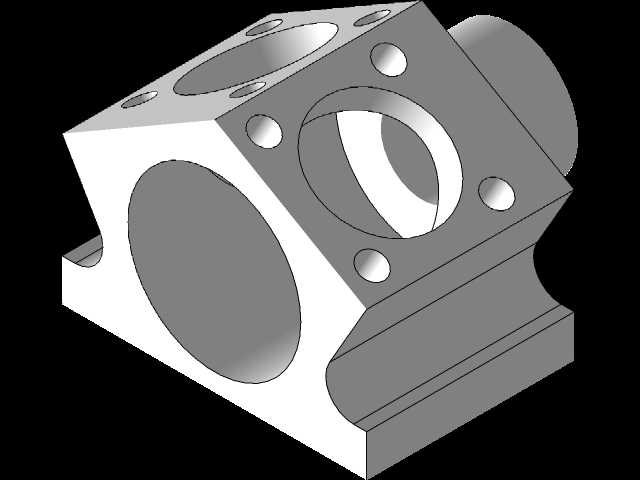

　　在小型通用动力、微型航模动力、便携作业设备的动力端设计中，曲轴箱是承接曲轴回转运动、密封曲轴箱腔体、整合缸体与端盖安装、承载整机传动载荷的核心壳体部件，本次设计的微型曲轴箱，主要适配排量在20cc-50cc区间的单缸小型动力单元，可覆盖手持园林修剪设备、小型便携发电机组、微型航模内燃动力、小型教学演示动力台架等多场景的装机需求。从结构设计逻辑来看，该曲轴箱采用分体式安装基面与腔体一体化成型的思路，主体腔体为曲轴回转预留了充足的避让空间，腔体侧壁的大直径开孔为曲轴输出端的轴承安装位，孔位周边均匀分布的螺栓沉孔，用于匹配轴承端盖的压紧安装，可保证轴承外圈的定位精度，同时避免螺栓突出端盖平面影响外部传动部件的装配。

　　上部的方形法兰安装面用于对接气缸体，法兰面上的多个定位孔与螺栓孔，可保证气缸与曲轴箱的同轴度定位，避免装配后出现活塞运动卡滞、偏磨等问题，法兰面的平面度设计公差控制在0.02mm以内，可保证气缸垫压紧后的密封性能，防止曲轴箱内的机油混合气泄漏。侧面的凸台结构用于安装正时齿轮室或者磁电机定子组件，凸台的外圆尺寸与配套的端盖内孔采用间隙配合，配合公差选H7/h6，既方便装配对位，又能保证径向定位精度，避免运转过程中出现端盖偏摆。下部的安装基座带有平行的安装定位面，可直接通过螺栓固定在动力设备的主机架上，基座的两个安装面之间预留了足够的扳手操作空间，方便现场装配与后期维护时的螺栓拆装。从安装边界来看，

　　该曲轴箱的整体外形尺寸控制在极小的区间内，适配微型动力单元的紧凑布局需求，各个外接部件的安装孔位均做了倒角处理，避免装配时刮伤密封件或者工件表面，腔体内部的加强筋布局沿着曲轴受力的方向布置，在保证壳体整体刚性的同时，尽可能降低壳体的整体重量，适配便携设备的轻量化设计需求。在实际工况适配中，该曲轴箱的腔体结构可满足飞溅润滑的油路走向需求，腔体下部预留的储油空间可存储适量润滑油，曲轴运转时带动连杆大头击打油面，将润滑油飞溅到轴承、缸壁、齿轮等各个摩擦副表面，无需额外设计复杂的压力润滑油路，简化了微型动力的整体结构，降低了生产制造成本与后期维护难度。壳体的壁厚设计经过受力仿真验证，在曲轴回转的交变载荷、气缸燃烧的爆发压力作用下，

　　壳体的最大变形量控制在0.01mm以内，不会出现密封面失效、轴承位变形等问题，同时壁厚均匀，适合采用压铸工艺批量生产，生产过程中不易出现缩孔、冷隔等铸造缺陷，成品率较高。在装配逻辑上，该曲轴箱的各个安装孔位均做了防呆设计，不同规格的螺栓孔直径存在明显差异，可避免现场装配时出现螺栓错装的问题，输出端的轴承位设计了挡圈槽，可通过孔用弹性挡圈实现轴承的轴向定位，防止曲轴运转过程中出现轴向窜动，影响动力输出的稳定性。对于教学场景下的动力拆装实训，该曲轴箱的结构简单直观，各个配合面的设计符合通用机械设计规范，可帮助初学者快速理解内燃机曲轴箱的功能定位、装配关系与设计要点，也可作为三维建模教学的典型案例，帮助学习者掌握壳体类零件的建模思路、装配约束设置、工程图生成等实操技能。在小型便携发电机组的应用中，该曲轴箱的紧凑结构可缩小整机的外形尺寸，降低整机重量，方便户外作业时的携带与转运，同时可靠的密封性能可适应户外多尘、颠簸的作业环境，减少故障发生率。在航模动力应用中，轻量化的壳体设计可降低动力单元的自重，提升航模的载荷能力与续航时间，高精度的安装位可保证曲轴运转的同轴度，降低高速运转时的振动，提升动力输出的平顺性。
