工业设备铰接支撑杠杆支架结构设计

　　在各类轻工自动化生产线、小型物料输送换向机构以及工装夹具的力传导环节中，这类杠杆支架是承担力臂换向、铰接点位支撑的核心承载构件，区别于普通的固定式安装支座，它需要同时满足两个旋转副的同轴度要求、斜向支撑筋的载荷传导效率，以及底座安装面与设备台面的贴合精度。从实际装配场景来看，这类支架常被用在小型压合工装的力臂放大机构、物料分拣摆杆的铰接基座、以及检测设备的触点触发支撑结构上，工作过程中需要承受周期性的摆动力矩，部分工况下还会承受一定的径向冲击载荷，因此结构设计上的刚度冗余、应力集中规避是核心考量点。

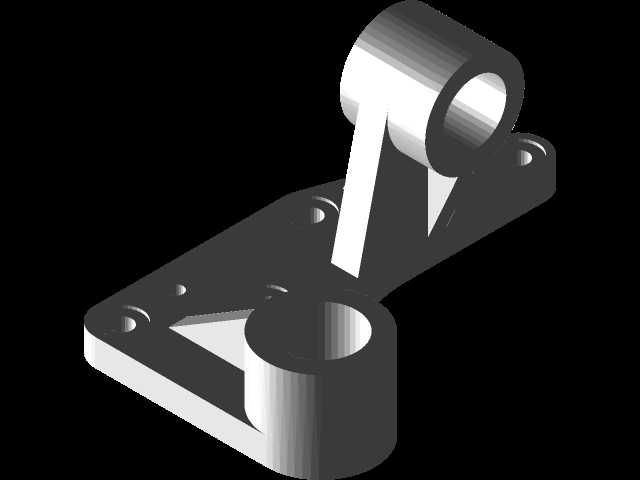

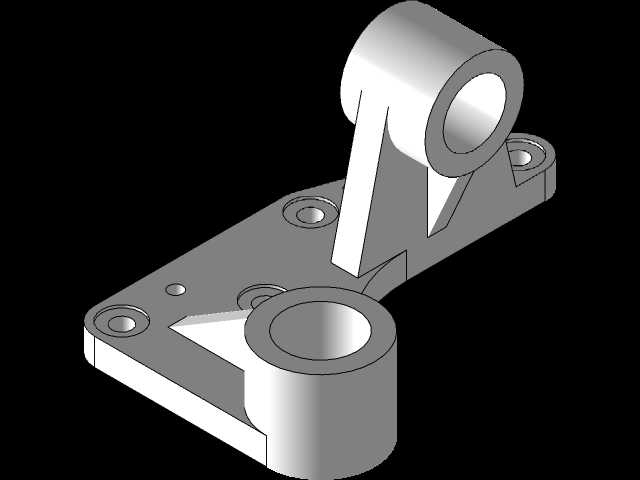

　　从结构构型来看，该支架采用一体化底板承载设计，底板上分布的多个沉头安装孔，可直接通过内六角螺栓固定在设备安装基准面上，孔位的分布间距经过匹配常见的铝型材安装槽距、工装台面孔位标准设计，安装时无需额外做转接板适配，沉头孔的深度设计可保证螺栓安装后顶面不突出底板平面，避免与上方摆动构件产生运动干涉。底板上方设置两个同轴度要求较高的筒状铰接座，两个铰接座的中心距根据对应力臂的传动比设定，其中高位铰接座通过三角形加强筋与底板连接，加强筋的厚度根据额定载荷下的挠度计算值确定，既避免筋板过厚带来的材料浪费与整体重量增加，也防止筋板过薄导致受载时高位铰接座出现偏斜，影响铰接轴的转动顺畅度。低位铰接座直接与底板一体成型，座孔的内径公差按照H7级精度设计，可适配标准的铜套衬压装，减少铰接轴转动时的座孔磨损，延长构件整体使用寿命。

　　设计过程中首先需要确定的是两个铰接孔的中心高度差，这个参数直接决定了杠杆摆动时的行程范围与力传导角度，若中心高度差设计偏差过大，会导致杠杆摆动到极限位置时与加强筋或底板边缘出现卡滞，因此建模阶段需要先完成运动仿真，模拟杠杆在全摆动角度下的运动包络，预留足够的安全间隙。其次是安装孔的位置设计，需要保证支架固定后，两个铰接孔的中心连线与设备的力传导方向平行，避免出现侧向分力导致铰接轴承受额外的弯矩，加速衬套与轴的磨损。底板的厚度设计参考了常见的悬臂支撑载荷计算标准，在保证底板受载后平面度变形量不超过0.05mm的前提下，尽可能减小底板厚度，降低构件整体重量，同时底板边缘做了C2倒角处理，既避免安装时锐边划伤操作人员，也能减少装配过程中与相邻构件的磕碰。

　　从实际使用的边界条件来看，该支架适配的铰接轴直径与铰接座孔做了匹配设计，安装时高位铰接座用于连接动力输入摆杆，低位铰接座用于连接执行端连杆，动力输入后通过两个铰接点的位置差实现力的方向转换与力矩放大，斜向加强筋的位置刚好处于载荷传导的主应力线上，可将高位铰接座承受的径向力直接传导至底板的安装固定区域，避免应力在拐角处集中。建模过程中对所有的拐角位置都做了R角过渡处理，尤其是加强筋与铰接座、底板连接的位置，R角的半径根据应力集中系数计算确定，可有效降低交变载荷下的疲劳断裂风险。铰接座的端面也做了凸台设计，安装时衬套压入后端面与凸台贴合，可保证衬套的轴向定位精度，避免杠杆摆动过程中衬套出现轴向窜动。

　　在装配适配性上，该支架的整体外轮廓尺寸经过优化，可直接安装在截面为4040、4080的标准工业铝型材台面上，也可适配厚度10mm以上的钢板安装基准面，安装孔的沉头深度可适配M6、M8两种规格的内六角圆柱头螺栓，满足不同载荷等级下的固定需求。日常维护过程中，只需定期向两个铰接座的油孔内注入润滑脂，即可保证铰接转动副的长期顺畅运行，无需对支架主体做额外的维护操作，结构的一体化设计也减少了分体式装配带来的累积误差，提升了整个杠杆传动机构的运行稳定性。
