套筒式滚柱LH机械结构设计

　　在重载传动、往复摆动类的机械工况中，这类套筒式滚柱构件常作为传动链路里的核心铰接承载件使用，常见于工程机械的执行端联动结构、农用机械的摆臂传动组、专用设备的夹具开合机构中，承担着传递扭矩、承载径向载荷、同时保障铰接部位灵活转动的作用，区别于普通销轴铰接结构，这类带滚柱套筒的设计能大幅降低铰接部位的滑动摩擦，在频繁往复摆动的工况下减少磨损量，延长构件的维护周期。

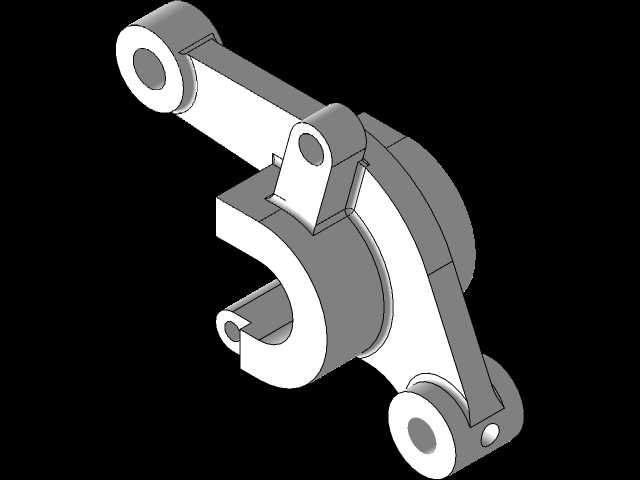

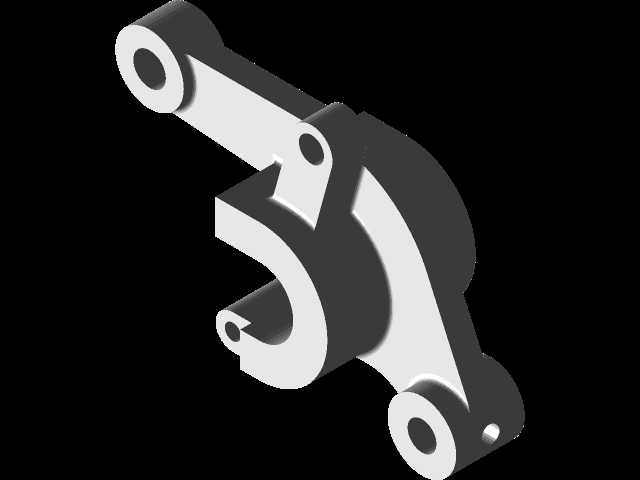

　　从结构设计逻辑来看，该构件采用分体组合式的构型思路，主体承载臂采用变截面的异形臂结构，根据不同部位的受力大小调整截面厚度，在铰接孔位周边做了加厚凸台处理，避免孔位在长期交变载荷下出现应力开裂，三个铰接安装孔分别对应不同的连接点位：上端孔位用于和动力输出端的摆臂铰接，下端两个对称分布的孔位用于和执行端的构件连接，中间的C型开口结构用于容纳滚柱套筒组件，滚柱套筒嵌套在C型槽内，可绕自身轴线转动，当相邻构件做相对摆动时，滚柱套筒通过自身转动将滑动摩擦转化为滚动摩擦，有效降低铰接副的摩擦阻力，同时套筒本身采用耐磨材质设计，磨损后可单独更换，无需更换整个承载臂，降低后期维护成本。

　　在安装边界与尺寸适配方面，该构件的三个铰接孔位的中心距经过严格的运动学仿真校核，保障在整个摆动行程内不会和周边相邻构件发生运动干涉，孔位内径采用标准铰接销轴的适配尺寸，可直接匹配对应规格的标准销轴与轴用挡圈，无需额外做二次加工；C型开口的宽度尺寸与滚柱套筒的长度保持小间隙配合，既保障滚柱套筒可灵活转动，又避免套筒在槽内出现过大的轴向窜动；构件整体的外轮廓在满足强度要求的前提下做了多处减重设计，在非主要承载的臂身部位去除多余材料，降低构件自身重量，减少传动过程中的惯性负载，提升机构响应速度。

　　从实际工况适配角度，该结构可承受较大的径向冲击载荷，铰接部位的滚柱套筒设计能适应多粉尘、少润滑的恶劣工况，相比普通铜套铰接结构，其抗杂质嵌入能力更强，在户外作业的工程机械、农业设备中使用时，能有效减少杂质进入摩擦副造成的磨粒磨损；构件的各个连接端面均做了平面度处理，安装时和相邻构件的贴合面可实现紧密贴合，避免连接后出现附加弯矩导致的销轴偏磨问题；在装配流程上，该构件可先将滚柱套筒压入C型槽内，再分别通过销轴连接上下端的相邻构件，装配工序简单，不需要专用的工装夹具即可完成现场装配，后期维护时仅需拆下对应销轴即可更换磨损的滚柱套筒，大幅降低停机维护的时间成本。

　　在结构强度设计层面，该构件的受力路径经过优化，动力从上端铰接孔输入后，通过两侧的承载臂将载荷分散传递到下端的两个铰接孔，中间的C型槽部位通过两侧的加强筋连接上下臂体，避免槽口部位在载荷作用下出现张开变形；滚柱套筒和C型槽的接触面采用圆弧面贴合设计，接触应力分布更均匀，避免局部应力集中导致的构件压溃变形；所有孔位的边缘均做了倒角处理，既方便装配时销轴的导入，也能去除机加工产生的毛刺，避免装配时毛刺脱落进入摩擦副造成异常磨损。
