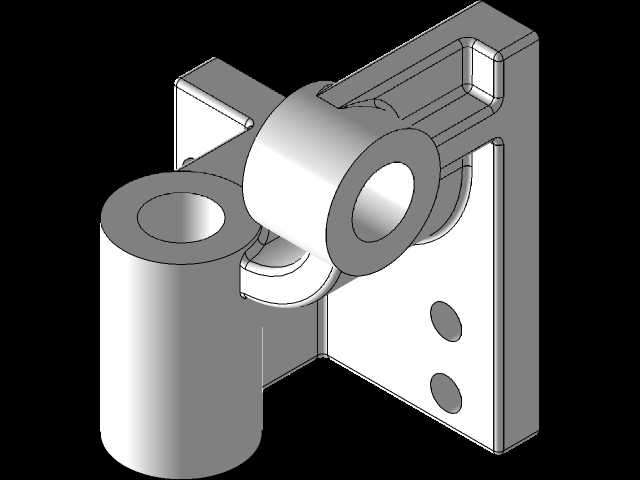

在各类直线传动模组、非标自动化输送单元、小型进给机构的搭建过程中,丝杠的安装固定精度直接决定整套传动系统的运行平稳性与重复定位精度,这款支座结构正是针对中小负载丝杠的端部支撑需求设计,可适配直径区间在12mm至20mm的常规轧制丝杠,在3C产品组装工位的滑台进给、包装线的推料机构调整、小型木工机械的进给导轨配套场景中都能见到同类结构的应用。从结构布局来看,该支座采用L型一体化安装基面,竖直安装面预留两个沉头固定孔,孔位间距按照常规工业铝型材的槽距标准设定,可直接通过内六角螺栓固定在2020、3030等规格的型材立面上,无需额外加工转接板,能有效减少现场安装的调整工作量;水平方向伸出的支撑筒为同轴度加工的轴承安装位,
内部可嵌入深沟球轴承或角接触轴承,筒壁厚度经过受力校核,在承受丝杠径向跳动载荷与轴向进给推力时,不会出现形变导致的轴承外圈跑圈问题。设计阶段优先考虑了安装后的同轴度调整余量,支撑筒与竖直安装板之间设置了三角加强筋结构,筋板的弧度经过优化,既避免了直角连接处的应力集中问题,也不会在安装时与周边的丝杠螺母座、导轨滑块产生运动干涉;支撑筒的端面预留了轴承端盖的安装台阶,可加装密封端盖防止车间内的切削粉尘、润滑油脂杂质进入轴承滚道,延长支撑轴承的维护周期。从安装边界来看,该支座的竖直安装面总高度控制在85mm以内,水平支撑筒的外伸长度为42mm,整体占用的安装空间紧凑,在排布多组平行丝杠传动的工位时,相邻支座之间不会出现空间冲突,
两个固定沉孔的孔径适配M6规格的安装螺栓,拧紧力矩控制在8N·m即可达到足够的锁紧强度,不会因为设备运行的长期振动出现固定松动。实际应用中,这类支座通常成对使用,分别作为丝杠的固定端与支撑端,固定端侧的支座可额外加装锁紧螺母结构对轴承内圈进行轴向锁紧,支撑端侧可预留少量轴向窜动间隙,抵消丝杠长时间运行发热产生的热伸长量,避免丝杠出现憋转、卡顿的问题。结构的倒角处理全部按照机械加工通用规范设定,所有锐边均做了R0.5的倒钝处理,避免安装调试过程中划伤操作人员,支撑筒的内孔与安装面的垂直度公差控制在0.02mm以内,能保证丝杠安装后与配套直线导轨的平行度要求,减少丝杠运行过程中的附加径向载荷,降低丝杠螺母的异常磨损速率。
针对不同工况的使用需求,该结构的材质可选用45号钢表面发黑处理,或是6061铝合金硬质阳极氧化处理,钢制版本适用于切削负载较大的机床进给场景,铝合金版本则适用于对设备自重有要求的移动滑台模组,两种材质版本的安装尺寸完全通用,可根据实际负载情况直接互换,无需重新调整周边机构的安装位置。
