传动连接用摇臂结构三维设计

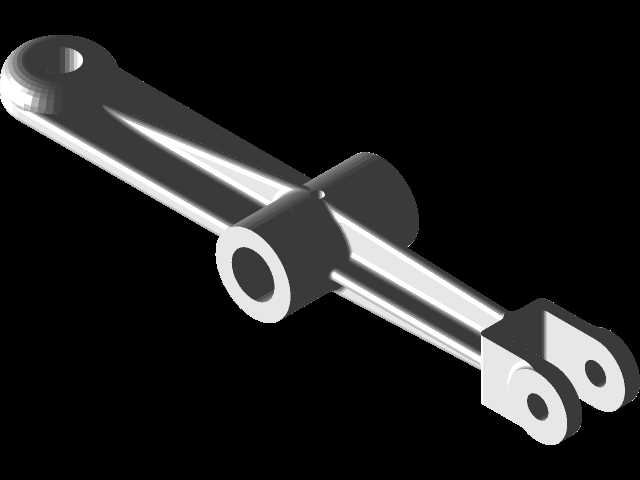

　　在各类需要往复摆动传递动力、转换运动轨迹的机械传动场景中，摇臂是应用极为广泛的基础受力构件，从内燃机配气机构、机床进给传动单元，到轻工设备的往复执行端、工程机械的操纵连杆组，都能见到这类构件的身影。这款摇臂的结构设计完全围绕实际传动受力需求展开，整体采用长杆式主体布局，一端设置单耳铰接孔位，用于与固定支座或者动力输入轴端形成转动副，承担整个摇臂的摆动支点功能，孔位的内径尺寸匹配常规铰接销轴的配合公差，孔壁预留了足够的壁厚来承受长期摆动带来的交变挤压应力，避免长期运行后出现孔位失圆、磨损超差的问题。杆身中段设置了垂直于杆体轴线的套筒式连接位，这个位置是摇臂的动力输入或者输出端，可与推杆、拉杆类零件形成铰接，

　　套筒的内孔同样按照转动配合的公差要求设计，两端的端面做了平整处理，能够贴合配套轴套或者挡圈的安装面，保证传动过程中连接件不会出现轴向窜动。杆体的另一端采用双耳叉式结构，两个平行的耳片上同轴设置铰接孔，用于和末端执行构件或者从动连杆连接，双耳结构相比单耳结构拥有更好的抗侧向力能力，能够抵消传动过程中产生的偏载力矩，避免杆体因为侧向受力出现弯曲变形。从设计思路上看，这款摇臂在满足受力要求的前提下对杆身截面做了优化，没有采用等直径的圆杆结构，而是沿着杆身的应力分布曲线调整截面厚度，在支点、中间连接位、末端叉体这几个应力集中的区域做了局部加厚处理，杆身中段的非主要受力区域适当缩减了材料厚度，在保证整体结构强度、

　　刚性的前提下尽可能降低构件自身重量，减少摆动过程中的惯性力矩，提升传动响应速度，降低配套驱动单元的功率损耗。安装边界方面，这款摇臂的三个铰接位的中心距经过精准校核，完全匹配常见传动机构的行程参数，安装时只需要将支点孔通过销轴固定在预设的支座位置，再分别连接中段和末端的传动杆件，就可以实现动力的摆动传递，不需要额外做复杂的适配调整。实际使用过程中，这类摇臂需要承受周期性的拉压复合应力，所以结构设计时在各个孔位与杆身的衔接位置都做了圆弧过渡处理，避免直角结构带来的应力集中问题，有效降低长期交变载荷下出现疲劳断裂的风险。在设备运行时，摇臂的摆动角度范围由两端连接构件的行程决定，这款结构的杆身外形做了避空设计，

　　在最大摆动角度范围内不会和周边的机架、其他传动零件发生运动干涉，能够保证传动动作顺畅无卡滞。对于结构设计从业者来说，这类摇臂的建模过程需要重点关注各个铰接孔的同轴度、孔位中心距的尺寸精度，以及各个衔接位置的圆角处理，这些细节直接决定了后续零件加工完成后的装配适配性和实际使用寿命，建模时需要先确定三个铰接点的位置坐标，再以此为基础搭建杆身的主体轮廓，最后完成局部特征的细化，保证各个配合面的尺寸公差符合机械设计的通用标准。在设备选型适配时，需要根据实际传递的扭矩大小、摆动频率、工作载荷特性来确认这款摇臂的尺寸参数是否匹配使用需求，尤其是各个铰接孔的直径、孔位中心距这几个核心安装尺寸，必须和配套的销轴、连杆零件尺寸对应，避免出现装配不上或者传动行程不符合设计要求的问题。
