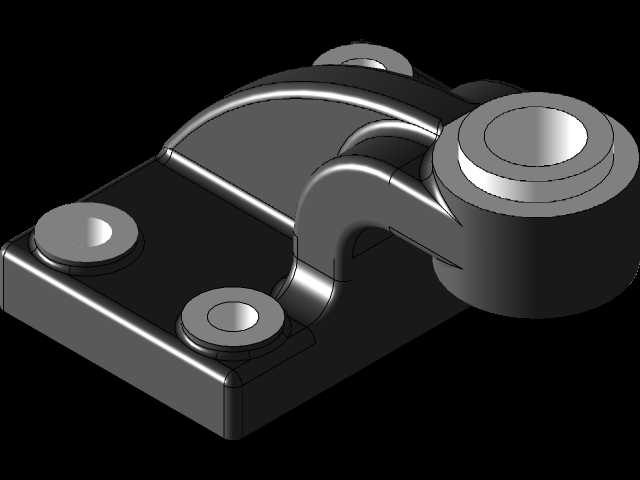

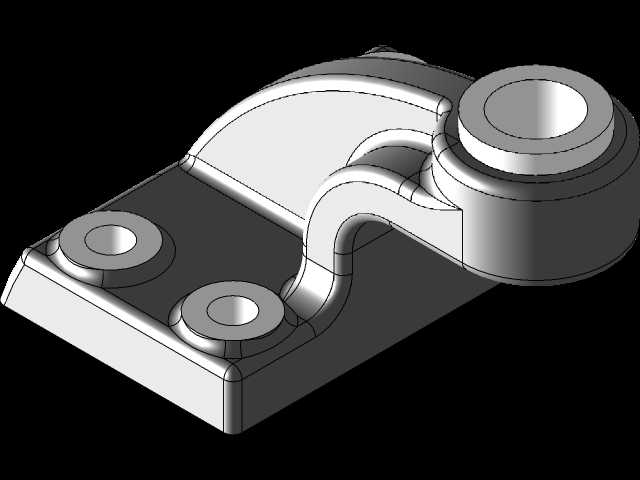

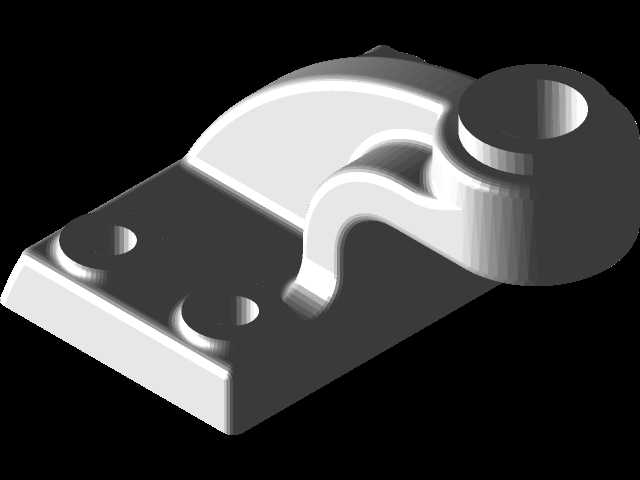

在轻工输送线、小型自动化专机的铰接传动环节,常遇到安装空间受限、转轴轴线与安装基面存在固定偏距的工况,常规同轴式轴承座无法适配这类错位安装需求,这类偏置结构的轴承支撑件便成为这类场景的核心适配部件。该结构的核心功能是为旋转轴提供稳定的径向与轴向支撑,同时通过自身的偏置构型抵消安装基面与转轴轴线的位置差,无需额外加装调整垫片或转接板,就能完成转轴组件的定位固定,大幅缩减装配环节的调整工时。从结构构型来看,该部件整体分为底部安装基板与上部偏置支撑筒两个功能区段,底部安装基板为矩形平板结构,板面上预留三个沉头安装孔,孔位呈三角形排布,这种排布方式相比双排对称孔位,能在有限的基板面积上获得更优的抗倾覆力矩表现,
安装时可通过内六角螺栓直接将基板固定在设备的安装基准面上,沉孔设计可保证螺栓头完全埋入基板内部,不会突出平面干涉周边运动部件。上部的支撑筒轴线与底部安装基板平面平行,且向基板一侧偏移固定距离,支撑筒内孔为轴承安装位,可适配标准深沟球轴承或滑动轴套,内孔端面预留轴承轴向定位台阶,装配时轴承抵靠台阶面即可完成轴向定位,无需额外加装轴用挡圈或端盖压紧,简化了轴系的装配流程。支撑筒与底部基板之间通过弧形过渡筋连接,过渡筋的曲率经过受力优化,既避免了直角连接带来的应力集中问题,又能在控制整体重量的前提下,提升支撑部位的结构刚性,承受转轴运转时带来的径向载荷与偏载力矩。在实际设备选型应用中,这类偏置轴承结构常被用在小型连杆机构的铰接点、
翻盖类设备的转轴支撑、输送线侧边的从动轮安装位等场景,比如小型包装设备的开合防护门转轴,由于门体转轴与设备框架安装面存在偏距,使用常规同轴轴承座需要额外焊接转接支架,既增加加工成本又容易出现装配误差,采用该偏置结构可直接通过螺栓固定在框架上,转轴直接穿入支撑筒内的轴承即可完成装配,安装精度更容易保证。从设计思路层面,该结构在建模阶段优先保证安装孔位的位置度与支撑筒内孔的同轴度,三个安装孔的中心距公差控制在±0.1mm范围内,支撑筒内孔的圆柱度公差满足IT7级精度要求,保证轴承压装后不会出现卡滞问题。结构的壁厚设计遵循等强度原则,底部基板厚度根据额定载荷计算取值,保证螺栓预紧后基板不会出现翘曲变形,过渡筋的厚度从基板到支撑筒逐渐过渡,
避免壁厚突变导致的铸造或注塑成型缺陷,若采用金属材质加工,可选用45号钢整体铣削成型后做发黑防锈处理,若用于低载荷工况也可采用铝合金压铸成型,降低整体重量。安装边界方面,该结构的底部基板外形尺寸适配常规的型材安装面,三个安装孔的孔距可匹配40系列、50系列工业铝型材的槽位间距,无需额外加工转接板即可直接固定在铝型材框架上;支撑筒的外径尺寸预留足够的扳手空间,装配轴承时可使用铜棒敲击或专用压装工具压入,不会与周边结构产生干涉;支撑筒的轴向长度根据轴承宽度匹配,保证轴承装入后端面与支撑筒端面基本齐平,转轴伸出端可直接安装传动轮或连杆部件,轴向尺寸紧凑,不会额外占用设备的安装空间。在实际运转过程中,该结构的弧形过渡筋可有效分散转轴传递来的交变载荷,避免长期运转后支撑部位出现疲劳裂纹,三角形排布的安装孔可抵消转轴转动时产生的扭转力矩,即使在频繁正反转的工况下,也不会出现连接螺栓松动的问题。相比常规的拼接式偏置支撑结构,该一体化结构的装配累积误差更小,支撑刚性更高,在中低载荷的传动场景下,可有效提升轴系的运转稳定性,降低设备的后期维护成本。
