五千升卧式柴油燃料储油罐三维设计

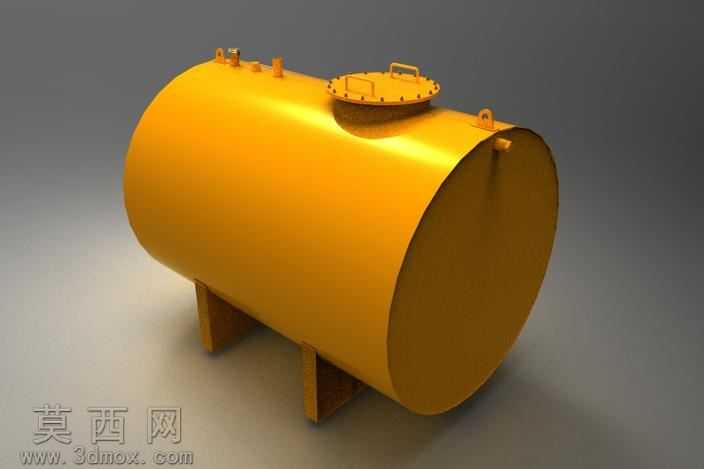

本作品为5000升容量卧式柴油燃料储油罐的三维设计成果，建模阶段采用参数化特征建模思路，先以旋转特征构建罐体的圆柱主体与两端椭圆封头结构，保证罐体承压结构的曲面连续性，再通过拉伸、切除特征制作顶部的人孔组件、通气接口、油料进出接口，以及底部的鞍式支撑支座，所有结构尺寸均按照常压储液容器的常规设计规范设定，各部件间的装配关系完全还原实际储油罐的安装逻辑，支座与罐体的焊接贴合面、人孔法兰的密封面都做了精细化的结构处理，避免出现干涉或结构不合理的问题。渲染阶段采用KeyShot完成材质与场景搭建，罐体主体赋予亮黄色工业防腐漆面材质，调整漆面的粗糙度、反射率参数还原真实工业漆的哑光金属质感，支座部分赋予深灰色碳钢材质，表面添加轻微的氧化纹理提升真实感，人孔的把手、法兰螺栓等小部件赋予镀锌金属材质，区分不同部件的材质差异。场景设置为简洁的灰色影棚环境，添加柔和的区域光模拟工业照明效果，调整光线角度突出罐体的曲面轮廓与漆面光泽，同时开启全局光照与环境遮蔽，让支座与罐体的衔接处、接口部件的缝隙处呈现自然的阴影层次，提升整体渲染的真实度。设计过程中充分考虑储油罐的实际使用需求，罐体内部预留二次围堵结构的安装空间，顶部接口的位置排布兼顾油料加注、抽取、液位检测的操作便利性，鞍式支座的间距与支撑面积经过受力合理性校验，保证满容状态下罐体的结构稳定性，整体模型既还原了实体储油罐的全部结构特征，也通过渲染效果直观呈现了产品的外观质感与工业属性，可用于储油设备的方案展示、结构教学等场景。
