顶置一体式商用冷柜制冷机组结构设计

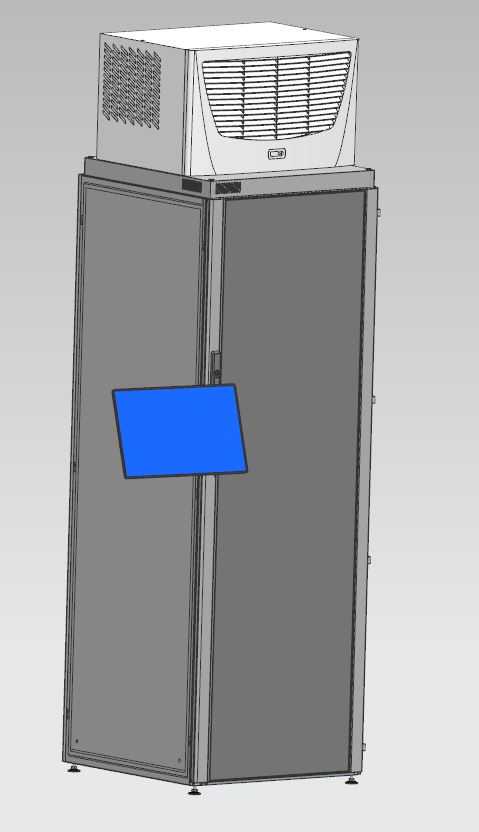

　　这套顶置式制冷柜体结构，主要面向商用冷藏展示、餐饮后厨食材存储、便利店饮品低温陈列等场景设计，区别于传统分体式冷柜的管路布设方式，将制冷压缩冷凝单元直接集成在柜体顶部，省去了外接冷媒管路的现场焊接、保压工序，大幅降低现场安装的施工难度与冷媒泄漏风险。从结构布局来看，顶部机组采用前侧进风、后侧排风的气流组织形式，前端格栅覆盖整个机组正面宽度，进风面积经过匹配计算，能够满足压缩机制冷量对应的冷凝散热需求，顶部格栅区域预留了压缩机散热通风通道，避免机组运行时热量在柜体顶部堆积，影响冷凝效率。柜体部分采用双开门直立式结构，门体与柜体框架之间采用嵌入式密封胶条安装位，建模时预留了胶条压缩量的装配间隙，保证关门后冷藏腔室的密封性，减少冷量损耗。

　　柜体底部预留了可调脚轮的安装接口，方便设备就位后的水平调整，适配地面不平整的安装场景，同时脚轮带锁止结构，设备定位后可固定位置，避免日常使用中出现位移。设计过程中优先考虑了机组与柜体的装配兼容性，顶部机组的安装底座与柜体顶框的连接位采用定位卡扣加螺栓固定的组合形式，装配时可先通过卡扣完成机组的初步定位，再打紧固定螺栓，减少生产线装配时的对位难度，提升装配效率。柜体内部的腔室边角做了圆弧过渡处理，避免直角结构带来的清洁死角，符合商用餐饮设备的卫生设计要求，门体铰链采用外置式明装结构，后期维护更换时无需拆解柜体保温层，降低售后维护的拆解成本。从安装边界来看，设备安装时顶部需要预留不低于200mm的散热空间，背部预留100mm的排风通道，

　　左右两侧预留50mm的操作间隙，方便日常开门操作与后期维护检修。机组部分的电气接线盒设置在机组右侧，与柜体主电源线的走线槽位置对齐，内部布线时可直接沿柜体立柱的内置走线槽布设，避免明线外露带来的安全隐患。制冷机组的冷凝水排放管直接接入柜体顶部的预留接水盘，通过蒸发式冷凝结构将化霜产生的冷凝水直接通过机组散热热量蒸发，无需额外布设外接排水管，进一步简化安装要求。柜体的保温层厚度在建模时按照商用冷柜的常规保温要求预留了50mm的发泡层空间，保证腔室内温度稳定在设定区间，减少压缩机的启停频次，延长设备使用寿命。门体上预留了透明视窗的安装位，可根据使用需求选配玻璃视窗或者全发泡金属门，适配不同场景的使用需求，

　　比如便利店展示场景可选用玻璃视窗方便顾客查看内部商品，后厨存储场景可选用全金属门提升保温性能。整个结构的受力点经过校核，顶部机组的重量完全由柜体顶部的加强框承载，加强框采用折边钣金结构，与柜体立柱直接焊接连接，避免长期承重出现顶部变形的问题，门体的铰链安装位也做了局部加强，避免长期开关门出现铰链松动、门体下沉的问题。
