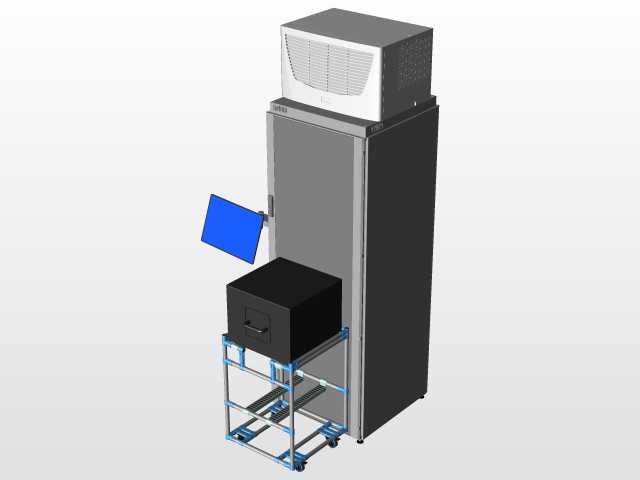

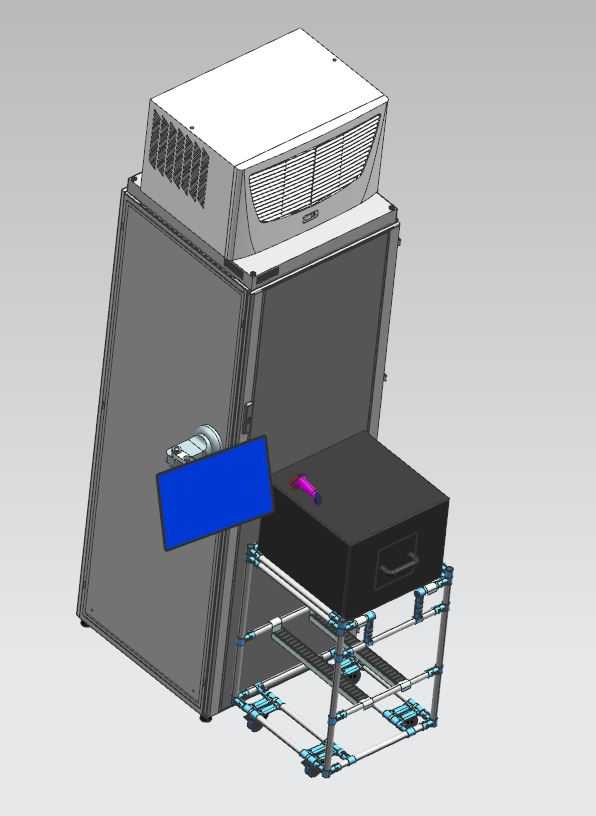

带前置复选工位的立式温控柜体结构

　　这套结构的核心应用场景集中在小型精密工件的恒温检测与人工复检环节，常见于电子元器件、小型精密机加工件的出厂前质检工位，区别于常规流水线的在线检测，该结构将温控存储、人工复核、待检工件暂存功能整合在同一立式单元内，减少工序间的工件转运距离，避免工件在转运过程中出现的温变影响检测精度、磕碰损伤等问题。顶部集成的温控单元采用侧出风的风道设计，出风口朝向柜体内部腔体，可根据检测需求维持腔体内的恒定温度区间，腔体侧壁做了密封贴合结构，柜门关闭后可形成相对封闭的温控空间，避免外部环境温湿度对腔体内存放工件的影响，柜门侧部设置的锁止结构可在关闭后实现压紧密封，减少冷量或热量的散失，降低温控单元的运行负载。

　　前置的复选工位采用铝型材搭建的可调节支架作为支撑，铝型材的槽道结构可根据实际操作需求调整工位平台的高度与前后位置，适配不同身高操作人员的作业习惯，支架底部配置的可调脚杯可在不平整的车间地面上调整整体水平度，避免工位平台倾斜导致工件滑落。工位平台上设置的蓝色操作面板为复选工序的操作指引或扫码录入区域，面板采用倾斜安装角度，匹配操作人员站立作业时的视线角度，减少长时间作业的颈部疲劳；旁侧的黑色抽屉式结构用于存放待检或已检工件，抽屉内置分隔槽，可根据工件尺寸调整分隔间距，避免不同批次工件混放，抽屉前端的内嵌式拉手避免突出结构剐蹭操作人员衣物。柜体整体的安装边界需要预留顶部温控单元的散热空间，侧部需要预留柜门完全打开的转动空间，

　　前部工位区域需要预留操作人员站立作业的空间，整体占地面积控制在1.2平方米以内，可灵活布置在车间质检区域的边角位置，不需要大规模的场地改造即可投入使用。设计过程中优先考虑了各模块的拆装便利性，顶部温控单元与柜体主体采用螺栓连接，可单独拆卸进行维护或更换不同功率的温控单元，适配不同的温控需求；前置的铝型材支架与柜体主体采用快拆式连接结构，可根据工序需求拆除前置工位，将柜体单独作为恒温存储柜使用，拓展设备的适用场景。柜体主体采用钣金折弯焊接成型，外部做喷塑处理，耐车间内的油污、粉尘侵蚀，内部腔体采用光滑的不锈钢材质，便于清洁维护，避免腔体内积尘影响工件洁净度。工位平台的承重经过校核，可承载不超过50kg的工件重量，满足小型精密工件批量复检的承重需求，铝型材支架的连接节点采用角件加固，避免长期承重出现支架变形、晃动的问题。
