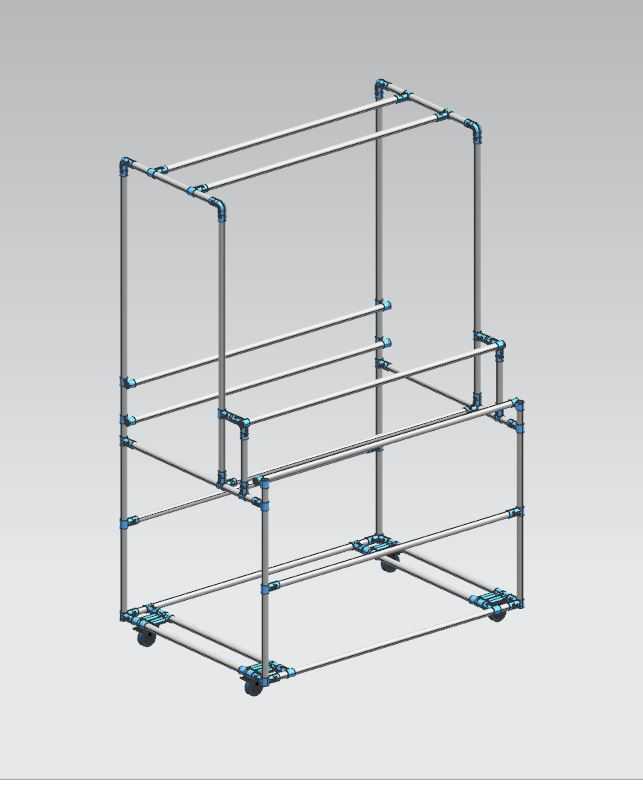

三层阶梯式可移动物料摆放支架结构

　　这款阶梯式支架在车间现场的适配场景十分广泛，不管是生产线旁的工装配件临时存放、检验区的待检样件分层摆放，还是实训场地的工具分类陈列，都能依托自身的阶梯落差结构解决普通平层架取放时后侧物品被遮挡的痛点。不同于常规等高多层架的视线遮挡问题，三层阶梯依次抬升的层板布局，让每一层放置的物品都能直接暴露在操作人员的视线范围内，不用反复探身翻找后侧物料，能有效减少工位上的无效动作耗时。

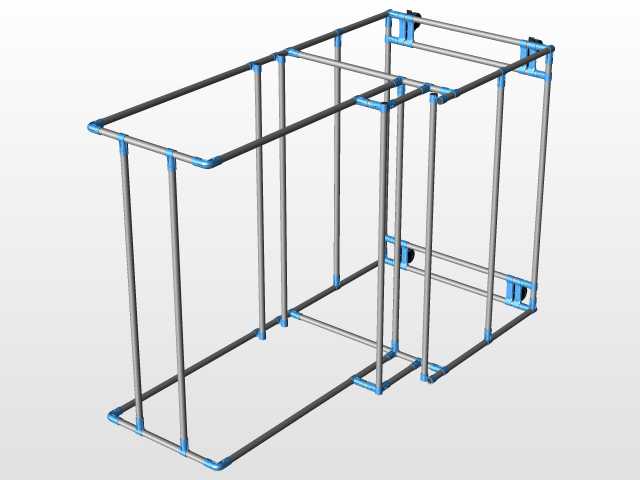

　　从结构设计逻辑来看，整体采用圆管作为主承载构件，所有连接节点都使用标准化的三通、四通接头完成拼接，没有采用焊接固定的方式，一方面是降低加工过程中的焊接变形控制难度，不需要针对焊后校形预留额外加工余量，另一方面也给后期的尺寸调整留足了空间，如果现场摆放空间的边界尺寸有变动，只需要更换对应长度的圆管就能快速完成改型，不需要重新制作整体框架。底部配置的脚轮采用带刹车结构，在需要转移工位物料的时候可以直接推动支架整体移动，不用反复将架上物品搬下转运，到达指定位置后踩下刹车就能锁定支架位置，避免作业过程中支架出现滑移偏移。

　　设计过程中针对安装边界做了多轮适配调整，整体框架的进深控制在常规工位过道允许的摆放范围内，不会因为支架过宽堵塞车间的安全疏散通道，每层的阶梯高度差经过反复校核，既保证下层放置物品时有足够的垂直净空，不会因为层间距过小放不下高度稍大的工件，也避免层差过大导致整体支架重心过高，在移动或者放置偏重工件时出现侧翻风险。主立柱的管材壁厚选型经过承重验算，每层均匀承载状态下不会出现管材弯曲变形的情况，接头位置的插接深度做了限位设计，组装时不需要额外测量就能保证所有管件插接到位，避免因为插接深度不足导致节点处受力脱落。

　　在实际使用过程中，这种管件拼接的支架还有一个很实用的特点，就是维护成本极低，如果某一根管材因为碰撞出现变形，只需要拔出对应接头更换同规格管材即可，不需要整体报废更换，相比焊接式的整体支架，后期维护的配件成本和时间成本都能降低不少。层架的杆件排布采用平行等距的设计，不管是放置盒装的标准件、小型工装夹具，还是带包装的加工耗材，都不会出现物品从杆件间隙掉落的情况，如果需要放置更小的零件，也可以直接在层架杆件上加装层板，不需要对原有框架做打孔、焊接等二次加工。

　　针对不同场景的使用需求，这款支架的结构还可以做灵活拓展，比如在侧面加装挂杆用来悬挂常用的作业工具，或者在顶层加装挡板防止放置的物品从后侧滑落，所有拓展构件都可以依托现有圆管框架通过卡扣式接头固定，不需要破坏原有结构的完整性。框架底部的脚轮安装位置做了内收设计，推动支架经过车间地面的接缝或者小坡度位置时，脚轮不会因为突出支架外侧碰撞到周边的设备或者货架，移动过程的通过性更好。

　　从结构受力的角度分析，整体框架的垂直受力会通过每一层的横管均匀传递到四根主立柱上，再通过立柱传导到底部的脚轮，节点处的接头主要承受横向的剪切力，选型时匹配管材外径的接头完全可以满足常规工位物料存放的承重要求，不会出现节点断裂的情况。阶梯式的布局也让整体重心比同高度的直上直下多层架更低，移动过程中的稳定性更好，即使在架上放置偏重的工件，推行时也不容易出现晃动感。
