三段式3.5毫米音频公头接插件结构设计

　　日常消费电子、专业音频设备领域里，3.5mm规格音频接插件是应用覆盖范围极广的互连部件，从便携播放器、台式电脑音频接口、车载影音系统到专业调音台的辅助输入端口，都能见到这类接插件的身影，作为模拟音频信号传输的通用接口，其结构可靠性直接决定信号传输的稳定性，接触不良、插拔松动、引脚脱焊都是这类接插件在实际使用中最常出现的失效问题。

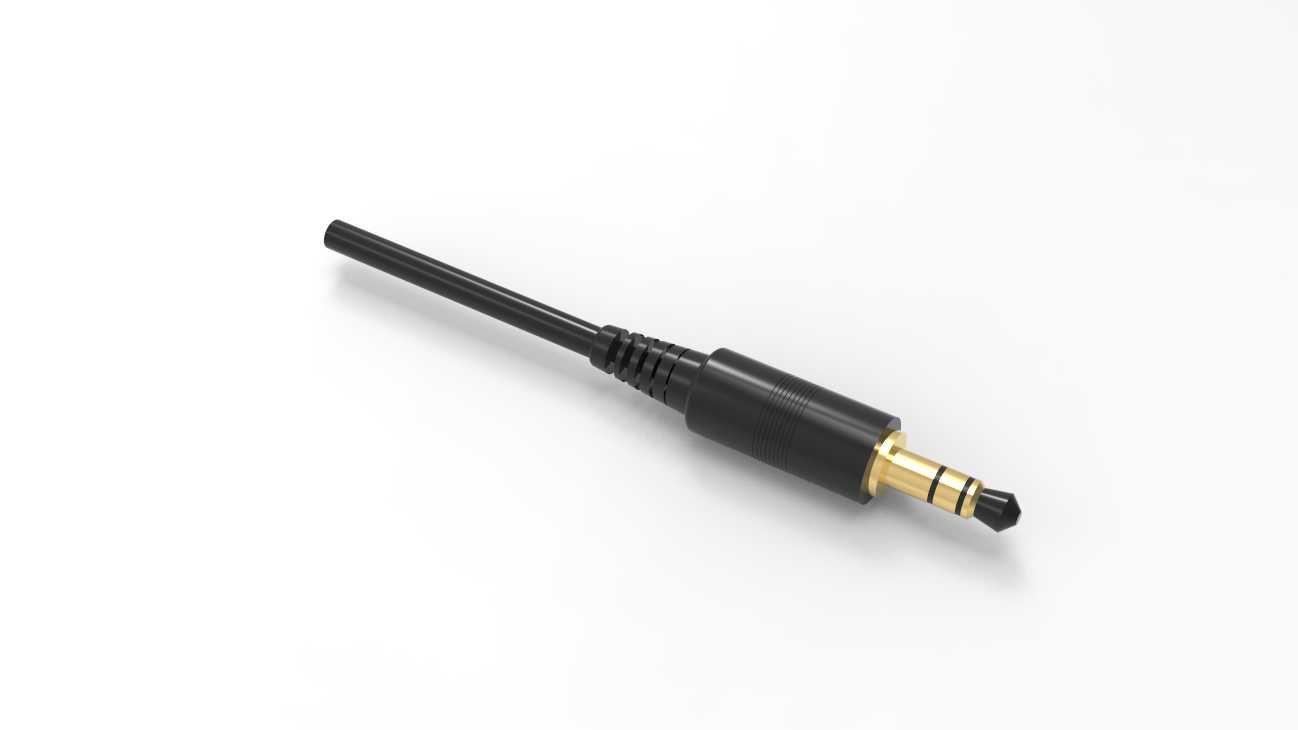

　　本次设计的三段式3.5mm音频公头，采用行业通用的三段接触结构，最前端触头负责左声道信号传输，中间环段负责右声道信号传输，靠近绝缘基座的最长段为公共接地端，三段接触件之间采用黑色绝缘隔圈做电气隔离，避免不同声道信号出现串扰。接触端采用黄铜基材做基底，表面做镀金处理，既可以降低接触电阻减少音频信号传输损耗，也能提升接触件的抗氧化能力，延长接插件的插拔使用寿命，适配常规5000次以上的插拔寿命要求。

　　建模过程中首先确定接触端的尺寸边界，按照通用3.5mm音频接口的适配要求，插头金属接触部分的外径严格控制在3.5mm公差范围内，每段接触环的宽度、绝缘隔圈的厚度都参照行业通用互换尺寸设计，保证可以兼容市面上所有标准3.5mm音频母座，不会出现插接过紧、松旷或者接触不到位的问题。插头尾部的应力释放结构是设计中的重点考量部分，线缆与插头主体衔接的位置做了多道环形防滑槽的橡胶护套结构，护套采用软质橡胶材质，建模时预留了护套与金属基座的装配过盈量，既可以缓冲线缆弯折时的应力集中，避免线缆根部反复弯折出现线芯断裂，也能提升握持插拔时的摩擦力，方便用户施力完成插拔操作。

　　金属外壳部分采用薄壁拉伸结构设计，外壳壁厚控制在0.3mm，在保证结构强度的前提下尽可能控制整体重量，外壳尾部做收腰处理，与橡胶护套紧密贴合，形成完整的外观包覆，避免内部金属结构外露。内部的绝缘基座采用耐高温工程塑料材质，建模时预留了三个引脚的走线槽位，三个声道的接线引脚分别对应三段接触件，槽位的尺寸匹配常规24-28AWG规格的音频线线径，方便生产过程中的焊线作业，引脚与接触件的连接位置做了定位凸台，保证装配时的同轴度，避免出现接触件偏斜导致的插拔卡滞问题。

　　从实际装配的角度考量，整个模型的各个零件都做了装配间隙预留，金属外壳与内部绝缘基座之间采用过盈压装的配合方式，建模时预留了0.05mm的压装余量，保证装配后外壳不会出现松脱；接触件与绝缘基座之间采用卡槽定位，避免插拔过程中接触件出现轴向窜动。尾部的橡胶护套与金属外壳衔接处做了圆弧过渡，没有尖锐棱角，既可以避免使用过程中划伤线材外皮，也能优化整体的握持手感。

　　这类接插件在实际选型使用时，除了关注接触件的材质与镀层，还需要重点关注尾部应力释放结构的长度与硬度，过短的护套无法起到足够的弯折防护作用，过硬的材质则会导致线缆弯折时出现硬折，反而容易损伤线芯。建模过程中对各个配合面的公差做了合理分配，所有尺寸都参照SJ/T 10652-2015音频接插件的通用规范要求设定，保证设计完成的结构可以直接对接生产开模，不需要做额外的尺寸调整。插头整体的长度控制在常规42mm范围内，其中金属接触段长度14mm，金属外壳段长度18mm，尾部护套长度10mm，整体尺寸与市售常规音频插头保持一致，可以适配市面上绝大多数的音频设备接口，不会出现插头过长导致设备外壳干涉、或者插头过短导致接触深度不足的问题。
