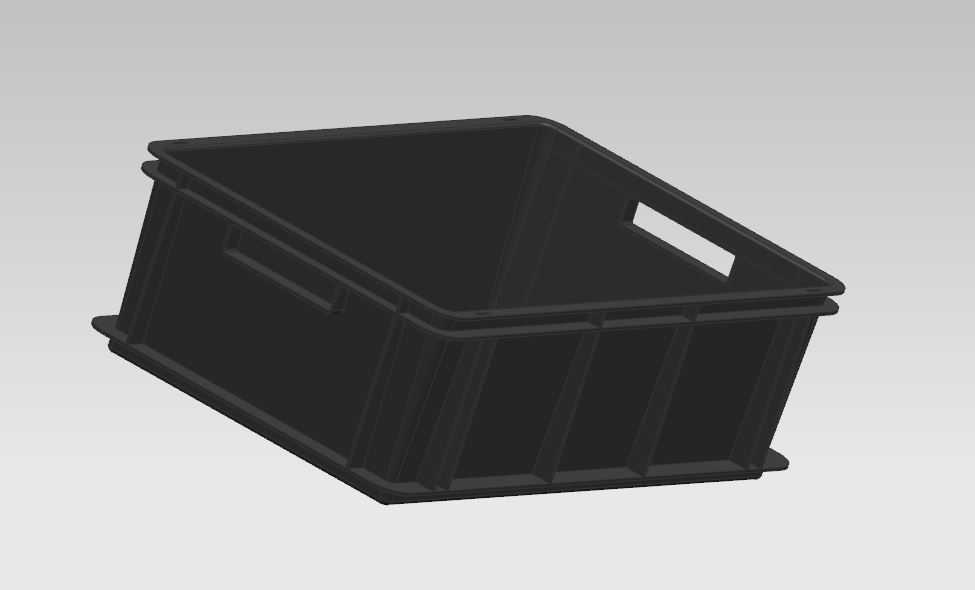

工业级加强筋塑料周转储物框结构设计

　　在生产车间物料周转、仓储分拣、线边物料暂存的场景里，这类带加强筋结构的塑料储物框是使用频率极高的基础物流容器，区别于普通民用收纳箱，工业场景使用的周转框需要兼顾堆垛稳定性、抗冲击性、搬运便捷性与长期使用的结构强度，本次设计的储物框在结构上做了多维度的工程优化。从实际使用需求出发，车间内的周转框经常需要配合叉车、手动液压车做整垛转运，也会在流水线旁作为工位物料盛放容器使用，偶尔还会出现从300-500mm高度跌落的工况，因此侧壁的加强筋设计并非装饰性结构，而是沿着框体侧壁纵向均匀排布，每道加强筋的厚度、拔模角度都经过受力校核，确保装满金属零配件、注塑件等较重物料时，侧壁不会出现鼓胀变形，

　　长期堆垛时也不会因为侧壁蠕变导致框体卡滞或者垮塌。框体的上口边缘做了外翻的加厚唇边设计，一方面是提升框口的抗形变能力，避免搬运时抓握框口导致边缘开裂，另一方面这个唇边结构可以和同规格周转框的底部定位结构配合，堆垛时能够自动对位，不会出现滑垛风险，堆垛高度达到6层时依然能保持整体稳定性，适配标准仓储货架的层间高度要求。侧面的内嵌式抠手是人机工程优化的重点，区别于外凸式把手，内嵌抠手不会在堆垛时产生干涉，也不会因为外部碰撞导致把手断裂，抠手的边缘做了圆弧过渡处理，工人佩戴劳保手套搬运时不会出现割手的问题，抠手的内部尺寸刚好能容纳成年男性的四指插入，搬运较重物料时可以均匀受力，减少手部疲劳。框体的底部做了网格状的加强筋布局，

　　既可以减少原材料的用量降低自重，又能保证底部的承重能力，放置在流水线辊筒上输送时，底部的筋条可以和辊筒形成稳定的接触，不会出现卡滞或者打滑的情况，底部边缘的四个角做了小圆角过渡，避免尖锐边角刮伤工作台面或者划伤操作人员。尺寸设计上，400×600×200的规格是经过多场景适配验证的，这个尺寸刚好可以和标准EU周转箱的堆垛体系兼容，能够放置在标准尺寸的物料架上，也可以适配多数流水线的工位宽度，200mm的高度既可以盛放一定高度的物料，又不会因为框体过深导致取放底层物料时需要过度弯腰，降低工位操作的疲劳度。设计过程中充分考虑了注塑成型的工艺性，所有转角都做了合理的圆角过渡，避免应力集中，拔模角度统一设置在1.5度到2度之间，

　　既可以保证注塑件顺利脱模，又不会因为拔模角度过大导致上下口尺寸差过大，影响堆垛配合精度。壁厚设计采用了渐变式的方案，框口位置壁厚稍厚保证结构强度，侧壁和底部的壁厚均匀过渡，避免注塑过程中出现缩痕、气泡等成型缺陷，同时也能减少冷却时间，提升注塑生产的效率。在实际的线边应用场景中，这类周转框可以用来盛放加工完成的小型五金件、注塑半成品、装配用的标准件，也可以作为仓储环节的分拣容器，配合分隔板使用时还能实现多品类小零件的分类存放，空框状态下可以互相套叠存放，节省70%以上的仓储空间，非常适合生产车间、物流仓库、电商分拣仓等场景的物料周转需求。框体的侧面预留了标签粘贴的平整区域，方便做物料标识管理，不会因为加强筋的凹凸导致标签粘贴不牢或者信息识别困难，整体结构没有多余的复杂设计，所有结构特征都服务于实际使用的强度需求、搬运需求、工艺需求，没有冗余的装饰性结构，完全围绕工业场景的高频使用工况做优化，能够适应-10℃到60℃的使用环境，在普通生产车间的常温环境下使用寿命可以达到3年以上，即使出现局部磕碰损伤，也不会出现整体碎裂的情况，结构可靠性经过了实际工况的验证。
