斜口敞式工业物料收纳框结构设计

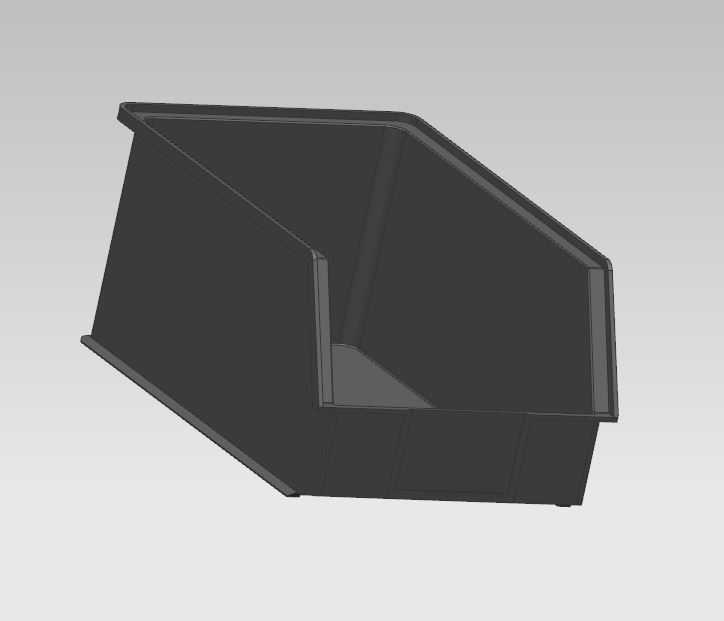

　　在车间工位物料暂存、仓储货架分类拣选、装配线旁零件排布这类场景里，斜口敞式收纳框是出现频率极高的基础工位器具，不同于全封闭周转箱的整箱转运属性，这类敞口斜切的框体核心作用是让作业人员无需开盖、无需大幅度抬臂就能直接取放框内物料，尤其适合存放螺丝、小型冲压件、电子元器件、装配辅料这类高频取用的零散零件。从结构设计逻辑来看，这款框体采用单斜边敞口设计，斜切面朝向作业人员操作侧，框体其余三个立面为垂直直壁，直壁部分在堆叠或者并排摆放时可以完全贴合，不会出现相邻框体留缝浪费仓储空间的问题，同时垂直壁的结构强度优于全斜面设计，在盛放密度较高的金属零件时，侧壁不容易出现外鼓变形的情况。框体边缘做了外翻卷边加强结构，这个细节设计有两个实际作用，

　　一是提升框口的抗形变能力，日常搬运拎取框边的时候，不会因为框内物料重量导致框口撕裂变形，二是卷边形成的光滑边缘不会划伤作业人员的手部，避免车间操作的安全隐患，同时卷边的凸起结构可以和上层叠放的框体底部形成卡位，叠放收纳的时候不容易出现滑垛掉落的问题。框体底部做了细微的防滑筋设计，放置在工作台面、货架层板上的时候，不会因为台面轻微倾斜或者作业时的碰撞出现滑移，同时底部的加强筋可以分散框内物料的重量，避免长期盛放重物出现底部下凸变形，延长框体的使用寿命。从尺寸边界来看，这款框体的外形尺寸为150mm×230mm×130mm，这个尺寸区间刚好适配多数标准中型货架的层板分格，也可以直接嵌入常见的工位物料架挂槽，不需要额外定制安装支架，

　　安装摆放时只需要确认放置面的平整度即可，没有复杂的安装固定要求，直壁侧的外尺寸统一，并排摆放时间距可以控制在2mm以内，能最大化利用台面或者货架的使用面积。在实际使用场景中，这类斜口框可以单独放置在装配工位旁，按工序分类存放对应装配零件，减少作业人员转身取料的动作浪费，也可以配合标签卡槽在框体外侧粘贴物料标识，实现仓储物料的目视化管理，在拣选工位上，多个同规格框体并排摆放时，斜口的统一朝向可以让拣选人员一眼看到所有框内的物料品类，不需要逐个翻找。设计过程中需要重点考量壁厚的均匀性，这类框体多采用注塑工艺生产，壁厚不均会导致成型后出现缩痕、翘曲的问题，直壁与斜壁的过渡位置做了圆角过渡，避免应力集中导致的开裂，

　　框体内部的转角位置也做了圆弧处理，不会残留细小的物料碎屑，日常清理的时候只需要倒置倾倒就可以完全清空框内杂物，没有清洁死角。不同于带盖周转箱的密封转运需求，这款框体的设计核心是取放效率与空间利用率的平衡，斜口的倾斜角度经过实际作业验证，既不会因为角度过大导致框内容积浪费，也不会因为角度过小导致取料时需要抬手探入框体深处，130mm的高度刚好适配成年人手部的取料深度，取放框底物料的时候不需要完全伸入手臂，操作舒适度更高。在仓储堆叠场景中，空框状态下可以互相嵌套叠放，嵌套后整体高度仅为单框高度的三分之一左右，能大幅降低空框存储时占用的仓储空间，满载状态下叠放时，底部框体的卷边可以承载上层框体的重量，不会出现框体被压塌的情况，适配多层货架的满载存储需求。
