工业零件周转用吸塑定位托盘结构

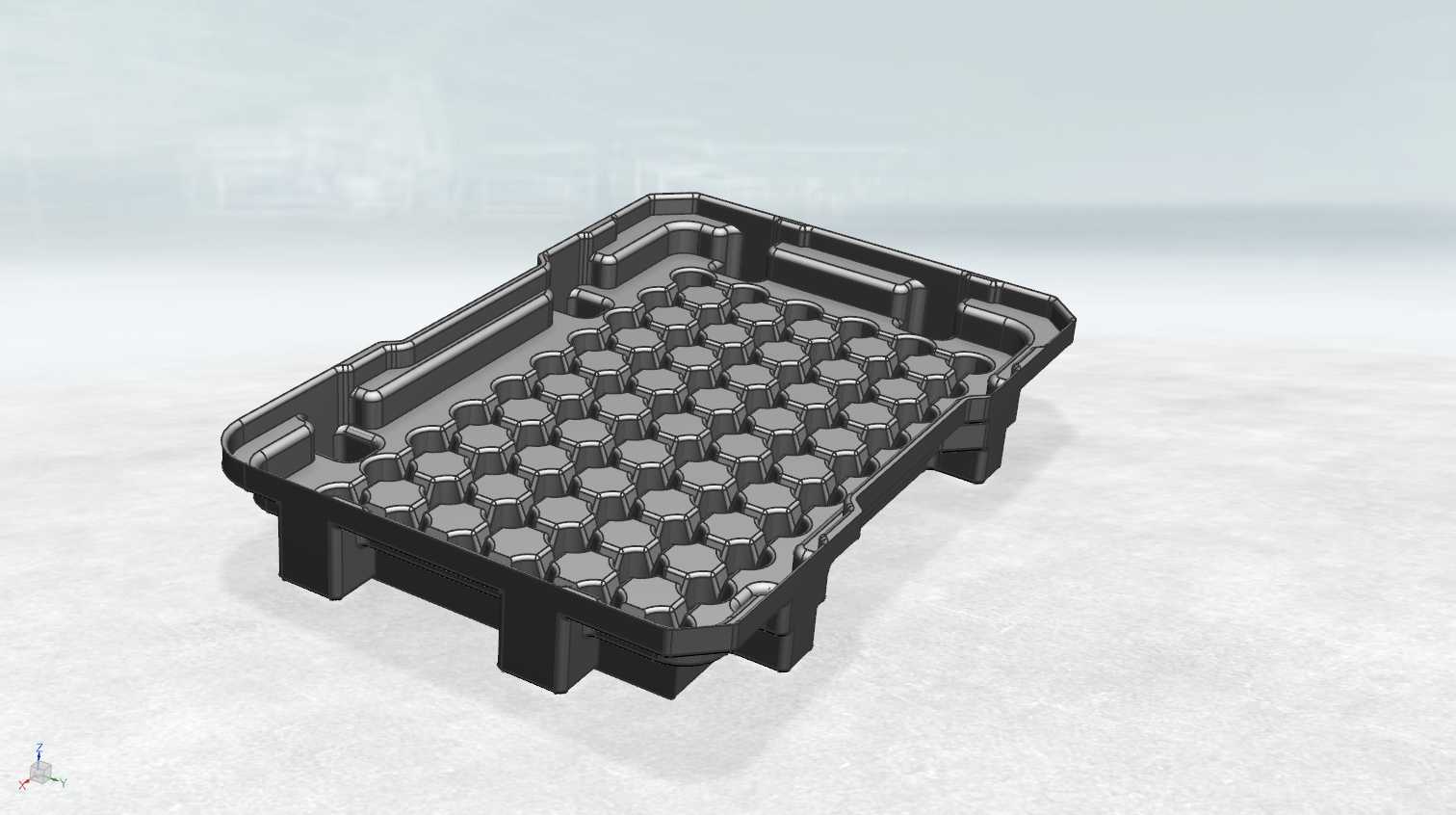

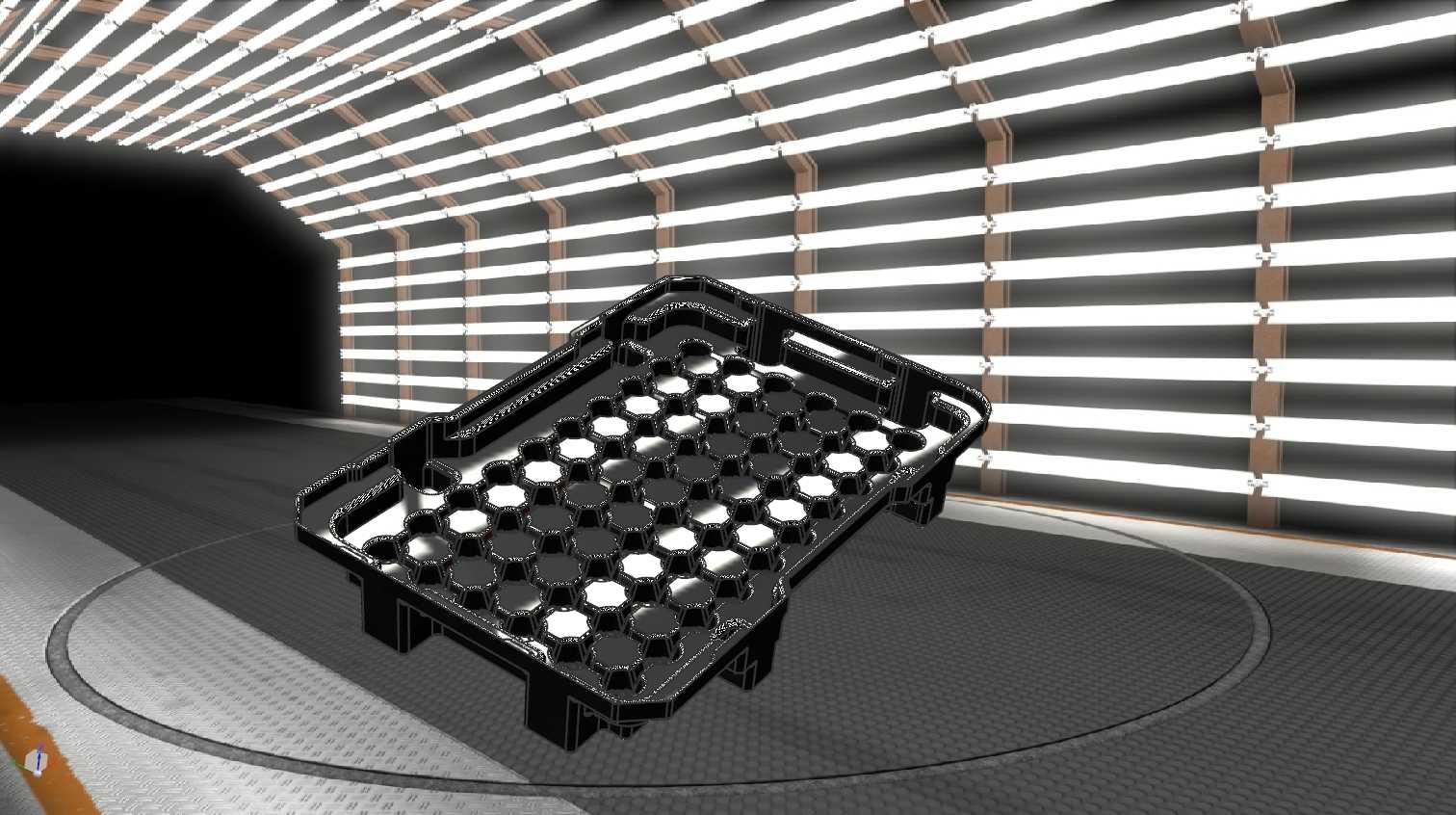

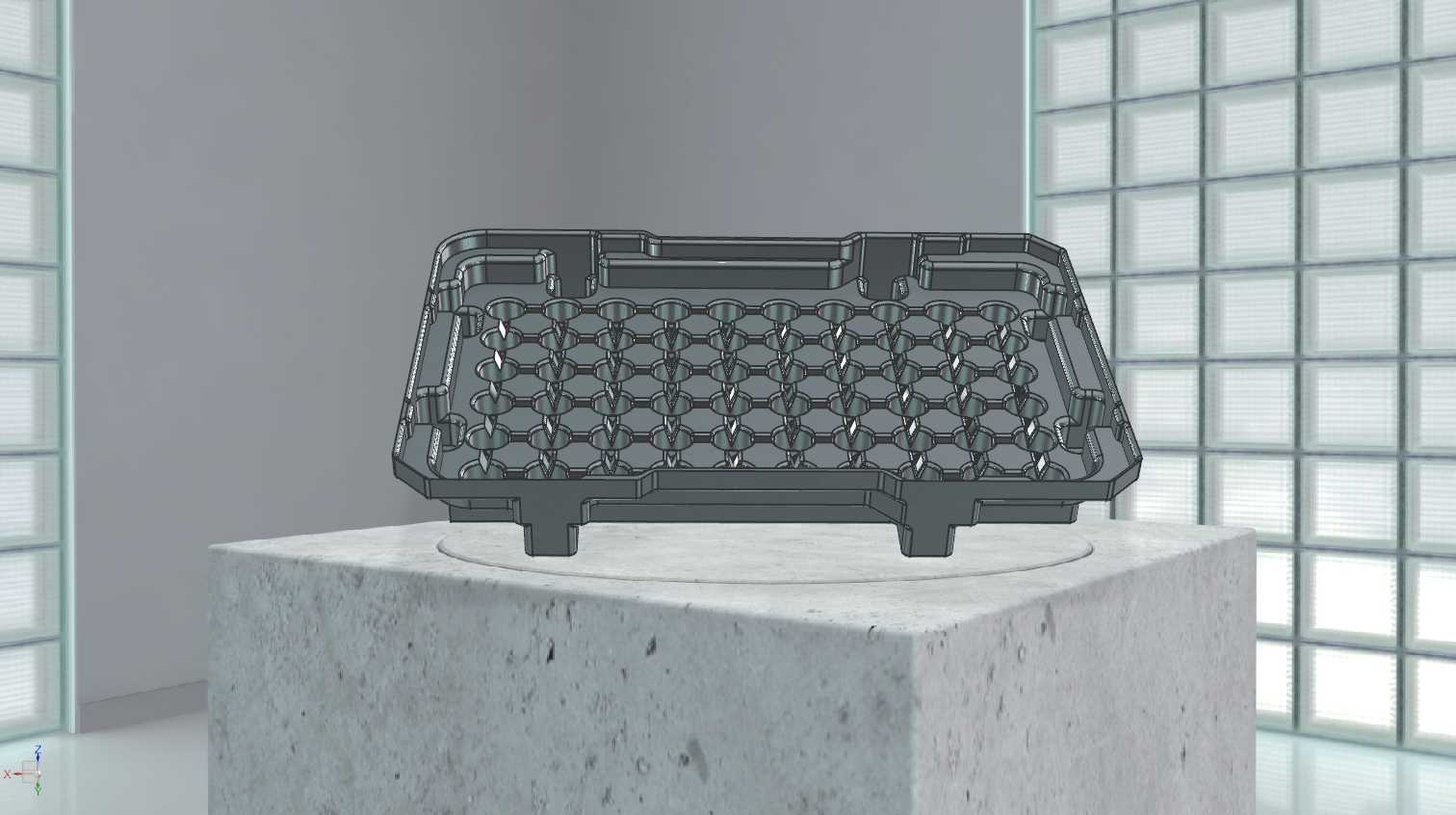

　　这款吸塑定位托盘主要面向精密五金零件、小型机加工件的厂内周转与跨厂区运输场景，在汽车零部件、电子结构件的生产流转环节应用十分广泛，能够替代传统的纸质包装与普通平托盘，解决小尺寸规则零件周转过程中磕碰、混料、清点效率低的问题。从结构设计来看，托盘整体采用矩形堆叠适配结构，四周设置有围边与堆叠定位凸台，空盘状态下可以嵌套堆放减少仓储占用，满载状态下上下托盘的定位结构能够完全嵌合，堆垛3-5层也不会出现滑移、压伤下层零件的问题。承载区域按照待盛放零件的外形做了一一对应的仿形凹槽，每个凹槽的轮廓与零件底部外形完全贴合，凹槽深度控制在零件总高度的三分之一到二分之一之间，既能够保证零件放置后不会在水平方向窜动，又能方便作业人员徒手取放零件，

　　不会出现卡滞导致取件困难的问题。托盘两侧设置有内凹式的把手位，把手边缘做了圆弧过渡处理，避免人工搬运时割手，把手的位置经过重心校核，满载搬运时托盘能够保持水平，不会出现一端倾斜导致零件滑落的情况。底部设置有四个支撑脚，支撑脚的位置与上层托盘的底部定位凹槽对应，同时支撑脚的高度预留了叉车手动液压托盘车的叉取空间，既可以人工搬运小批量物料，也可以适配机械叉取完成整托物料的转运。在设计过程中，首先需要确认待盛放零件的外形公差，仿形凹槽的尺寸要在零件最大实体尺寸的基础上预留0.2-0.5mm的间隙，避免零件尺寸出现上偏差时无法放入凹槽，同时间隙不能过大，否则会失去定位作用，运输过程中零件仍会出现窜动磕碰。

　　托盘的壁厚根据承载重量做了差异化设计，承载区域的壁厚控制在1.5-2mm，围边与支撑脚位置的壁厚适当加厚到2.5-3mm，在保证整体结构强度的前提下尽可能减少材料用量，降低吸塑成型的生产成本。围边的高度设计需要考虑满载状态下零件顶端与上层托盘底部的间隙，预留至少5mm的安全距离，避免堆垛时上层托盘直接压在零件表面造成零件压伤，对于表面质量要求高的电镀、喷涂类零件，这个间隙还需要适当放大，同时可以在凹槽底部增设微凸的支撑点，减少零件与托盘的接触面积，避免零件表面出现贴合印。托盘的整体外形尺寸适配标准的物流周转箱尺寸，可以直接放入常规的EU箱内使用，也可以单独作为周转载具使用，外轮廓的圆角半径统一做R5以上的处理，

　　避免吸塑成型时出现应力集中导致的开裂问题，同时也能减少周转过程中边角磕碰对操作人员造成的伤害。在实际生产使用中，这类托盘可以反复循环使用，相比一次性纸质包装能够大幅降低包装成本，同时统一的定位凹槽能够让零件摆放整齐，方便自动化设备的视觉识别取料，可以直接对接自动化生产线的上料工位，不需要人工重新摆盘，能够有效提升生产线的上料效率。设计时还需要考虑托盘的耐温性能，对于需要经过清洗、烘干工序的零件周转场景，托盘材料需要选用耐温等级匹配的片材，避免烘干过程中托盘出现变形，影响后续的堆叠定位与零件盛放精度。
