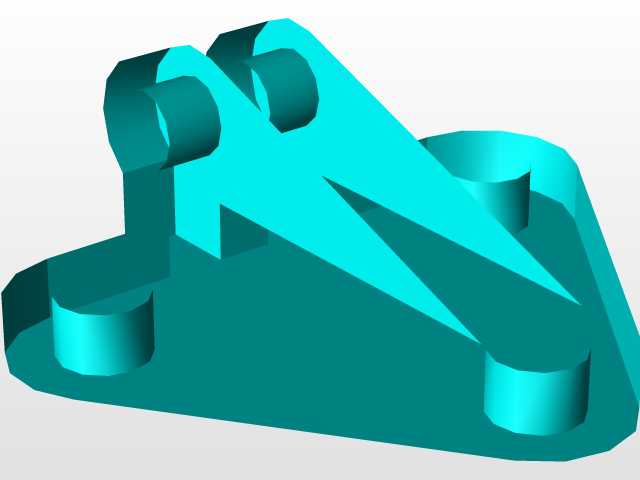

这类三角构型的多轴孔支撑连接构件,在中小型工装夹具、轻型输送线接驳工位、非标自动化设备的动力传递衔接段应用十分普遍,日常做设备改型或者新线搭建时,经常会遇到需要同时衔接三个不同方向运动副的安装需求,常规的直角安装座要么需要额外拼接转接件,要么会在交变载荷下出现应力集中的问题,这种一体化三角构型的设计刚好能解决这类场景的痛点。从结构功能来看,构件本体采用一体化实心三角基体作为承载核心,三个伸出的带孔凸耳分别对应三个不同方向的铰接安装位,底部的两个同轴圆柱凸台是主安装定位基准,用来和设备基座的定位孔配合完成主体固定,上方两个并排的同轴轴孔用来连接摆动执行件的铰接端,侧方伸出的单轴孔则用来衔接联动杆件或者缓冲限位组件,
所有轴孔的端面都做了凸台加厚处理,避免铰接销轴反复转动时磨损基体端面,也能提升孔位的径向承载能力。设计这类零件的时候,首先要敲定的是底部安装基准的孔位间距,这个尺寸直接决定了构件能不能适配现有基座的安装孔位,不能随意设定,需要匹配常用的工业铝型材安装孔距或者通用安装板的标准孔位序列,其次要核算三个铰接孔的中心距公差,因为铰接类构件的孔位中心距偏差会直接影响联动机构的运动行程,偏差过大甚至会出现运动卡滞或者杆件憋劲的问题,三角基体的壁厚要根据实际承载的交变载荷大小调整,日常应用中这类构件大多承受的是周期性的摆动载荷,壁厚不需要过度冗余,但在轴孔和基体衔接的位置必须做圆弧过渡,不能留直角加工刀痕,避免应力集中导致的疲劳断裂。
实际安装使用时,底部两个定位凸台的高度要和基座上的沉孔深度匹配,保证安装后构件底面和基座表面完全贴合,不会出现翘曲,上方的铰接孔要根据配合销轴的公差等级选择对应的加工精度,一般和销轴做间隙配合的话,孔的公差带选H7就能满足绝大多数场景的转动需求,侧方的联动孔如果是连接缓冲件的话,可以适当放大间隙,避免安装时出现过定位的问题。这类构件在实际运行中,主要承受的是来自上方摆动件的径向载荷和侧方联动杆的斜向拉力,三角构型的斜向加强筋刚好能把两个方向的载荷直接传递到底部的安装基准面,比直角折弯的焊接件刚度高30%以上,而且一体化成型的结构不需要后续焊接打磨,加工完成后只需要对孔位做倒角去毛刺处理就能直接装配,省去了焊接件的焊后整形工序,
在小批量设备搭建时能大幅缩短装配周期。做三维建模的时候,要优先把所有孔位的中心轴线作为建模基准,先搭建各孔位的中心骨架线,确认各孔位的相对位置和角度符合运动仿真的行程要求后,再做基体的实体填充,轴孔凸台的外径一般设置为孔径的1.8-2.2倍,保证凸台有足够的壁厚承受销轴的径向挤压力,三角基体的斜面要做等壁厚处理,避免出现局部壁厚过薄导致的铸造或者3D打印缺陷,所有棱边都要做0.5-1mm的圆角处理,既可以减少加工时的应力集中,也能避免装配时划伤操作人员。在轻型物料搬运的摆臂机构里,这类零件常作为摆臂和基座的核心铰接座,能同时承担摆臂的支撑和联动杆件的衔接作用,不需要额外加装转接支架,整体结构更紧凑;在工装夹具的夹紧机构里,这类构件可以作为夹紧杠杆的支撑座,三个轴孔分别连接固定基座、夹紧手柄和压头连杆,三角结构的高刚度能保证夹紧力不会因为构件变形出现损失,保证夹紧的可靠性。
