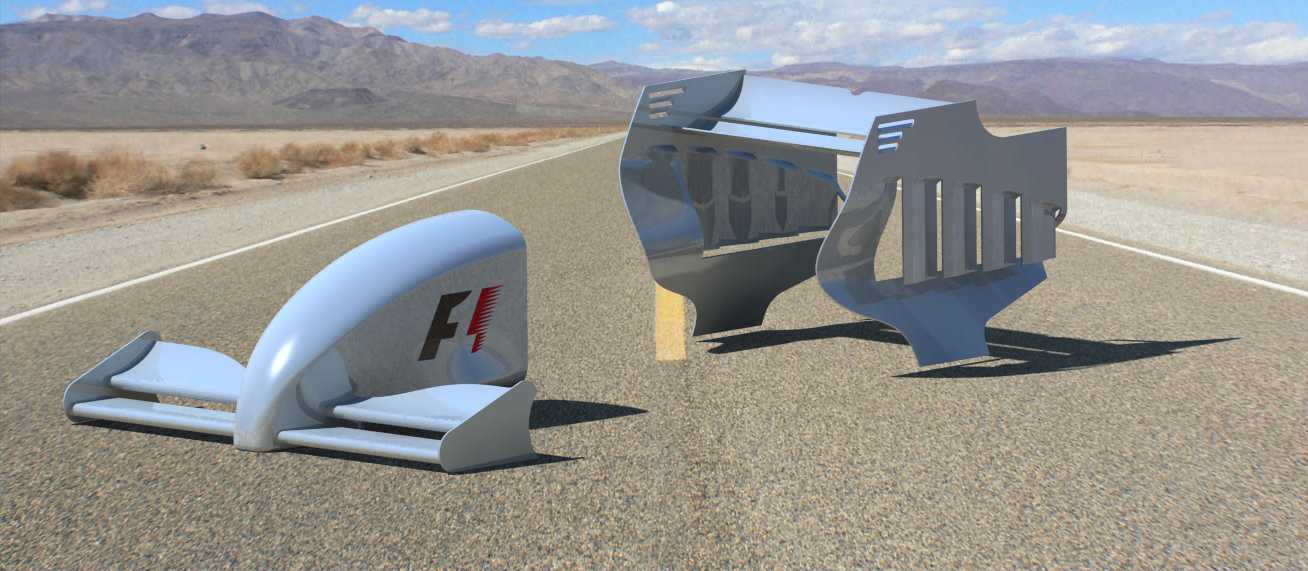

F1赛车前后翼子板空气动力学结构设计

　　在场地竞速赛车的结构开发体系中，翼子板早已脱离民用车辆覆盖轮组、阻挡泥水飞溅的基础功能定位，成为衔接轮组周边流场、前翼尾流疏导、刹车系统散热通路的核心空气动力学部件，这套F1前后翼子板的结构设计，完全围绕高速工况下的流场管控需求展开，没有多余的装饰性结构。从实际赛道应用场景来看，前翼子板紧邻前轮组与前翼末端，需要承接前翼上洗气流的疏导任务，避免前轮转动带来的乱流直接冲入侧箱区域，打乱散热器进气效率；后翼子板则衔接后轮组与尾翼下洗流，同时承担后刹车系统散热气流的导向作用，减少轮组转动带来的气动阻力抬升。设计过程中首先明确了安装边界：前翼子板的安装点位完全匹配F1单体壳前端的预留接口，与前悬挂摇臂、转向拉杆的运动间隙预留了足够的冗余量，

　　不会在悬挂全行程压缩、转向打到最大角度时发生结构干涉；后翼子板的安装基座贴合后副车架的结构轮廓，与后轮轮拱的间隙控制在合理范围，既不会因为间隙过大导致流场泄漏，也不会因为间隙过小在轮胎高速形变时发生剐蹭。外形曲面的构建完全服务于气动效率，前翼子板的外侧曲面做了连续的弧度过渡，能够将前轮外侧的乱流引导至车身侧方，避免气流卷入车底造成下压力损失；内侧曲面则预留了刹车通风导管的安装通道，能够将前方导入的冷却气流精准导向刹车卡钳与刹车盘，保证长距离竞速下刹车系统的工作温度处于合理区间。后翼子板的结构做了多道导流槽设计，能够将后轮转动带起的气流梳理后导向尾翼下方的扩散器区域，提升扩散器的抽气效率，同时曲面的弧度匹配后轮的转动轮廓，

　　减少轮拱内部的气流紊流。结构强度层面，翼子板的主体壁厚根据不同区域的受力需求做了差异化设计，安装点位周边做了局部加厚处理，能够承受高速行驶下的气动载荷与赛道碎石的冲击，非受力区域则做了壁厚优化，在保证结构刚度的前提下尽可能降低部件重量，符合赛车轻量化的设计原则。从实际装配逻辑来看，这套翼子板采用快拆式的安装结构，不需要复杂的工具就能完成拆装，能够满足赛事过程中快速更换受损部件的需求，安装点位的公差控制严格，装配后与周边车身覆盖件的阶差控制在极小范围内，避免阶差带来的额外气动阻力。设计过程中还充分考虑了轮胎工作时的形变空间，不管是高速过弯时轮胎的侧向形变，还是制动时轮胎的纵向形变，都不会与翼子板结构发生接触，

　　同时翼子板的曲面不会阻挡轮胎的散热气流，避免轮胎工作温度过高导致抓地力下降。不同于民用车辆翼子板的冲压成型工艺，这类赛车翼子板的结构设计完全适配复合材料铺层成型的工艺要求，曲面的过渡没有过小的圆角，避免铺层过程中出现纤维褶皱，影响部件的结构强度，不同区域的曲率变化平缓，能够保证气流在曲面表面保持附着状态，不会提前发生气流分离导致气动效率下降。在流场衔接的细节处理上，前翼子板的上沿与前翼的端板末端做了轮廓匹配，能够让前翼导出的气流顺着翼子板曲面顺畅流向侧箱进气口区域，保证侧箱散热器的进气流量稳定；后翼子板的下沿则与扩散器的侧缘做了对齐处理，能够阻挡后轮的乱流进入扩散器区域，保证扩散器内部的流场稳定，提升整车的下压力输出效率。
