多辐条轻量化乘用车铝合金轮毂结构设计

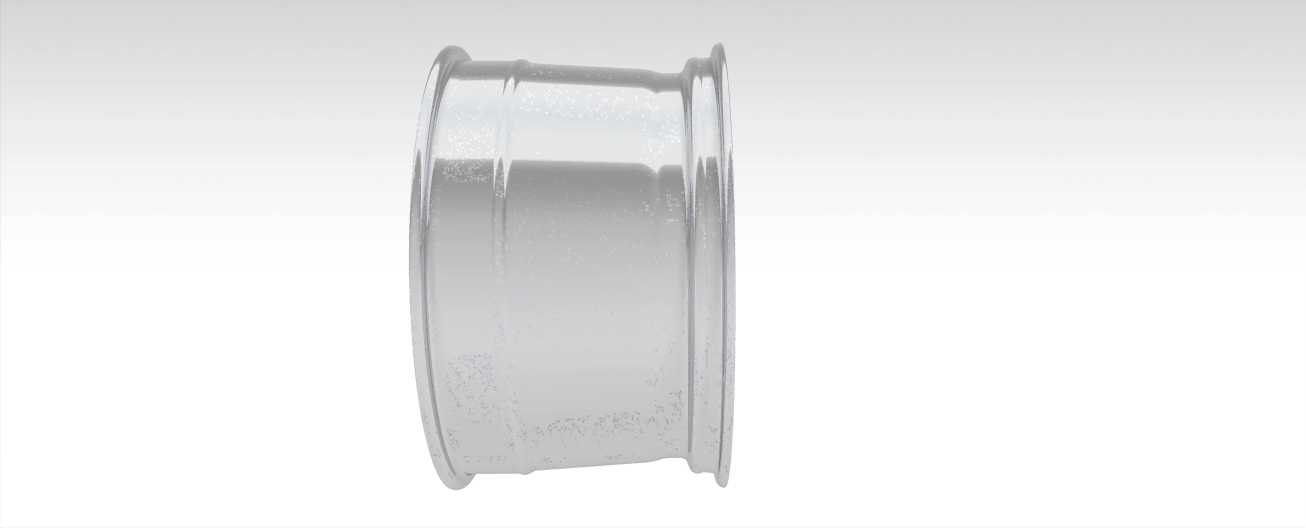

　　在乘用车行走系统的部件选型与结构设计环节，轮毂作为连接轮胎与车桥的核心承载构件，其结构合理性直接影响整车行驶平顺性、转向响应精度以及簧下质量控制水平。本次设计的多辐条铝合金轮毂，面向民用紧凑型家用乘用车的改装与配套场景，适配17英寸规格的子午线真空轮胎，轮辋部分采用J值7.0的标准轮廓设计，轮缘处预留了标准的轮胎装配倒角，可兼容市面上绝大多数同规格民用轮胎的安装需求，避免装配过程中出现胎唇卡滞、密封不严的问题。

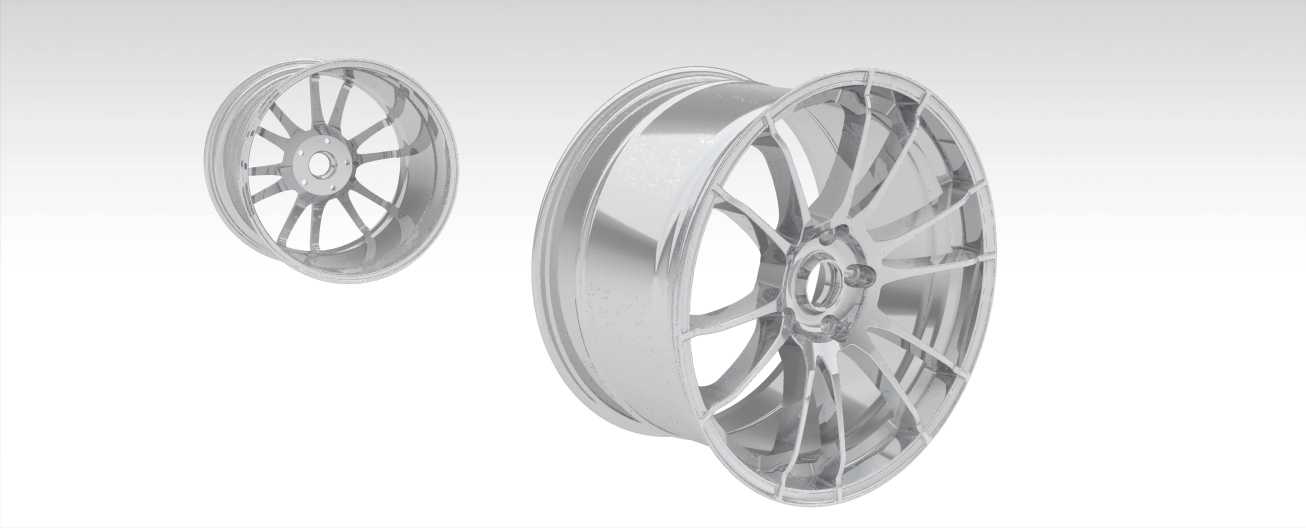

　　从安装边界来看，该轮毂的中心孔直径匹配主流紧凑型乘用车的轴头尺寸，孔位采用5孔均布设计，PCD节圆直径符合对应车型的安装标准，安装面的沉台深度经过精准核算，可保证轮毂安装后与轴头端面完全贴合，不会出现安装偏斜、高速抖动的问题。轮辐部分采用不等宽多辐条分叉式结构，这种设计并非单纯追求外观效果，每根辐条的截面厚度从轮毂中心的安装盘位置向轮辋方向做渐变过渡，靠近中心盘的位置截面厚度更大，可承受起步、制动时传递的大扭矩，靠近轮辋的位置适当收窄厚度，在保证辐条整体抗弯、抗扭强度的前提下，尽可能削减非必要的材料余量，实现簧下质量的降低。要知道簧下质量每降低1kg，对整车行驶质感的提升效果相当于簧上质量降低5-8kg，尤其是在经过颠簸路面时，更轻的轮毂可以更快跟随路面起伏动作，减少悬挂系统的回弹冲击，提升轮胎的贴地性能。

　　在结构设计过程中，轮辐与轮辋的连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，日常行驶过程中，轮毂需要承受来自路面的垂直冲击、转向时的横向载荷以及制动时的扭矩载荷，应力集中位置很容易在交变载荷作用下出现疲劳裂纹，圆弧过渡的结构可以将载荷均匀分散到相邻的辐条与轮辋壁面上，大幅提升轮毂的疲劳寿命。轮辋的内壁设计有标准的气门嘴安装孔，孔位周边做了局部加厚处理，避免安装气门嘴时出现局部应力过大导致的开裂问题，同时轮辋的胎圈座位置加工有标准的凸峰结构，可在轮胎充气后牢牢卡住胎圈，即使在轮胎亏气的极端情况下，也能避免轮胎与轮辋发生相对位移，降低行驶脱胎的风险。

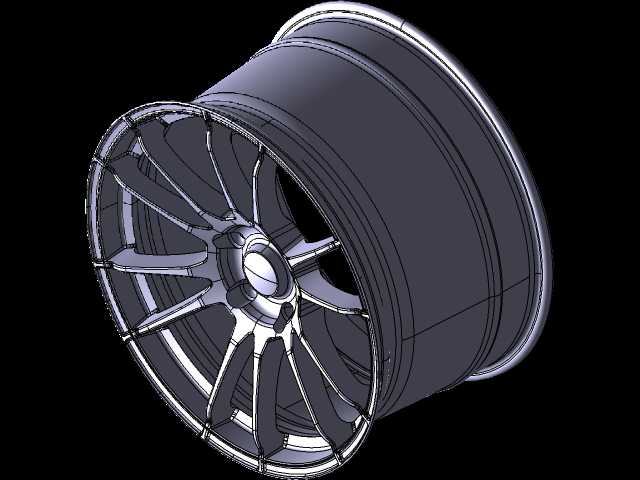

　　从实际使用场景出发，该轮毂的表面采用亮面切削处理，辐条背面预留了足够的刹车卡钳避让空间，可适配直径不超过320mm的原厂单活塞浮动卡钳以及同尺寸的改装多活塞卡钳，不会出现轮毂转动时剐蹭卡钳的问题。在建模过程中，轮辐的受力路径经过反复优化，每根辐条的走向都与日常行驶时的主要受力方向保持一致，在承受垂直冲击时，载荷可以顺着辐条直接传递到中心安装盘，再通过车桥传递到悬挂系统，减少不必要的载荷分力带来的结构形变。同时轮毂的动平衡配重块安装位置预留了标准的轮辋边缘凸台，可适配粘贴式与卡扣式两种平衡块，方便后期轮胎装配时的动平衡校准，保证高速行驶时的转动稳定性。

　　不同于钢制轮毂的冲压焊接结构，该铝合金轮毂采用整体式锻造结构设计思路，所有结构过渡位置都避免了尖角、薄壁厚差过大的问题，既符合锻造工艺的成型要求，减少锻造过程中出现的充型不满、内部缩松的缺陷，也能在后期表面处理时避免出现涂层堆积不均的问题。中心安装孔的端面加工有定位止口，安装时可与轴头的定位凸台精准配合，即使在轮胎螺栓未完全拧紧的状态下，也能保证轮毂与轴头的同轴度，降低安装过程中的对位难度。轮辋的宽度经过核算，在适配标准宽度轮胎时，可保证轮胎胎侧处于最佳的支撑角度，既不会因为轮辋过窄导致胎侧过度内收、接地面积变小，也不会因为轮辋过宽导致胎侧过度外张、胎肩异常磨损。日常行驶过程中，多辐条的结构还能为刹车系统提供更好的通风散热条件，车辆连续制动时，刹车盘产生的热量可以通过辐条之间的空隙快速随气流排出，避免刹车系统因为温度过高出现热衰减，提升连续制动时的安全性能。
