落地式摇头送风通风扇结构设计

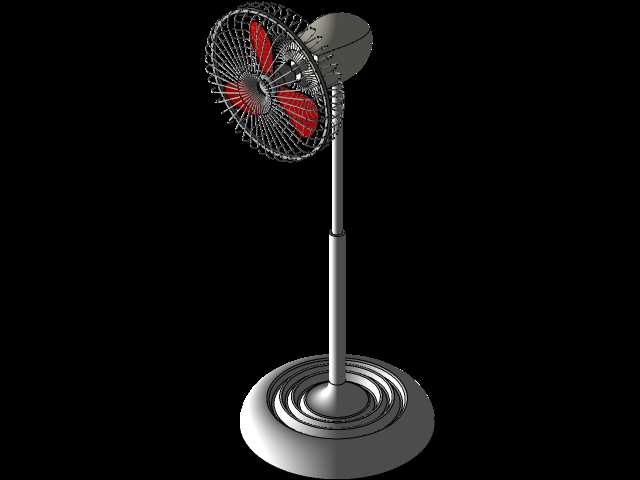

　　日常生产与生活场景中，空气流通调节是保障环境舒适度的核心需求之一，这类落地式通风扇的应用覆盖范围极广，从普通民用住宅的客厅、卧室，到小型加工车间的操作工位临时通风，再到办公场所的辅助空气循环，都能见到这类设备的身影。不同于壁挂式风扇需要依托墙面固定、吊扇需要顶部结构承重的安装限制，这款立式通风扇的底座采用同心圆配重结构设计，整体重心完全落在底座支撑范围内，无需额外固定件即可直接放置在平整地面上，安装边界仅需预留底座直径1.2倍的地面接触空间，以及扇头摆动范围内无硬质遮挡即可，移动调整位置时单人即可直接搬移，适配不同场景下的临时送风需求。

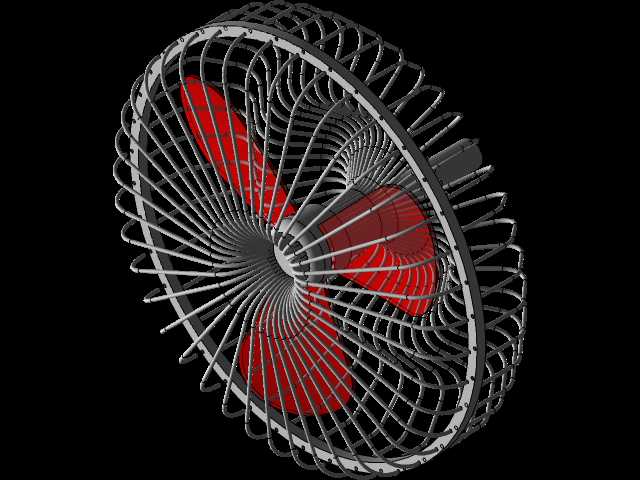

　　从功能实现逻辑来看，这款通风扇的核心送风部件为三片式前倾风叶，风叶曲面经过弧度优化，转动时可推动空气形成定向流动的气流，网罩采用密筋式防护结构，筋条间隙控制在12mm以内，既不会阻挡气流通过，也能避免人体肢体或异物意外接触运转中的风叶，满足日常使用的安全防护要求。立柱部分采用伸缩式套管结构，可根据使用场景的送风高度需求，在800mm到1300mm的范围内自由调整扇头高度，调整到位后通过套管侧面的锁紧旋钮固定即可，适配坐姿、站姿等不同使用状态下的送风高度需求。扇头与立柱的连接位置设置有水平摇头驱动机构，可带动扇头在水平方向80度范围内往复摆动，将送风气流覆盖到更大的横向区域，避免固定方向送风导致的局部体感不适，不需要大范围送风时也可将摇头机构锁定，保持固定方向送风。

　　在结构设计的细节考量上，底座的同心圆阶梯结构除了起到配重稳身的作用外，阶梯式的造型也能提升底座的结构刚性，避免长期放置后出现底座变形导致的设备倾斜问题。扇头后部的电机外壳采用流线型造型，可减少气流经过电机部位时的紊流产生，降低运转过程中的风噪。风叶与电机输出轴的连接采用卡位式固定结构，拆卸维护时无需复杂工具即可取下风叶进行清洁，适配家用场景下定期清理积尘的使用需求。网罩采用前后圈扣合结构，扣合位置设置有卡扣锁紧件，日常清洁时可快速拆开网罩，清理完成后扣合锁紧即可，无需拧动多颗固定螺丝，降低日常维护的操作门槛。

　　从实际使用的适配性来看，这款通风扇的送风距离可覆盖5米以内的区域，在20平米左右的封闭空间内持续运转，可在15分钟内带动室内空气形成完整循环，降低局部区域的闷热感。设备的整体重量控制在7kg以内，底座下方可根据使用需求加装防滑胶垫，在光滑瓷砖地面上放置时也不会出现运转滑动的问题。立柱的套管配合间隙控制在0.2mm以内，调整高度时不会出现明显的晃动间隙，锁紧后扇头的承重稳定性可满足长期运转不偏移的要求。扇头的俯仰角度也可在上下15度的范围内手动调整，配合高度调整与水平摇头功能，可实现不同角度、不同高度的送风覆盖，适配不同场景下的空气流通调节需求。不同于工业岗位送风机的大风压、高转速设计，这款通风扇的风叶转速设置为多档可调，低转速档位下运转噪音控制在40分贝以内，不会对日常办公、休息造成明显干扰，高转速档位下可提供更大的送风量，满足快速通风降温的需求。
