流线型扭曲曲面旋转连接结构件

　　该结构件主要应用于需要实现流体导向与旋转动力传递的工况场景，在小型流体输送设备、桌面级搅拌装置、低转速风力捕能机构中均可作为核心功能部件使用，其曲面形态直接决定了介质接触过程中的阻力表现与动力输出效率。从实际使用角度看，该部件在运行过程中会随转轴同步做圆周回转，曲面段持续与流经的流体介质接触，通过自身扭曲的型面将旋转动能转化为流体的轴向推进力，或是在流体冲击下将介质动能转化为自身的旋转扭矩，适配低粘度流体的输送、小范围空气扰动循环等对运行噪音、阻力损耗有一定要求的场景。

　　设计阶段首先明确了部件的安装边界：上端的带孔圆柱段为安装定位基准，中心通孔与驱动轴采用间隙配合，配合公差控制在H7/g6区间，既保证装配过程的顺畅性，也避免回转过程中出现过大的径向窜动；圆柱段下端的环形端面为轴向定位面，与轴肩贴合后可通过轴端挡圈完成轴向锁紧，限制部件工作过程中的轴向窜动，安装后整体的回转中心与上端圆柱段的轴线完全重合，保证动平衡精度满足低转速运行要求。

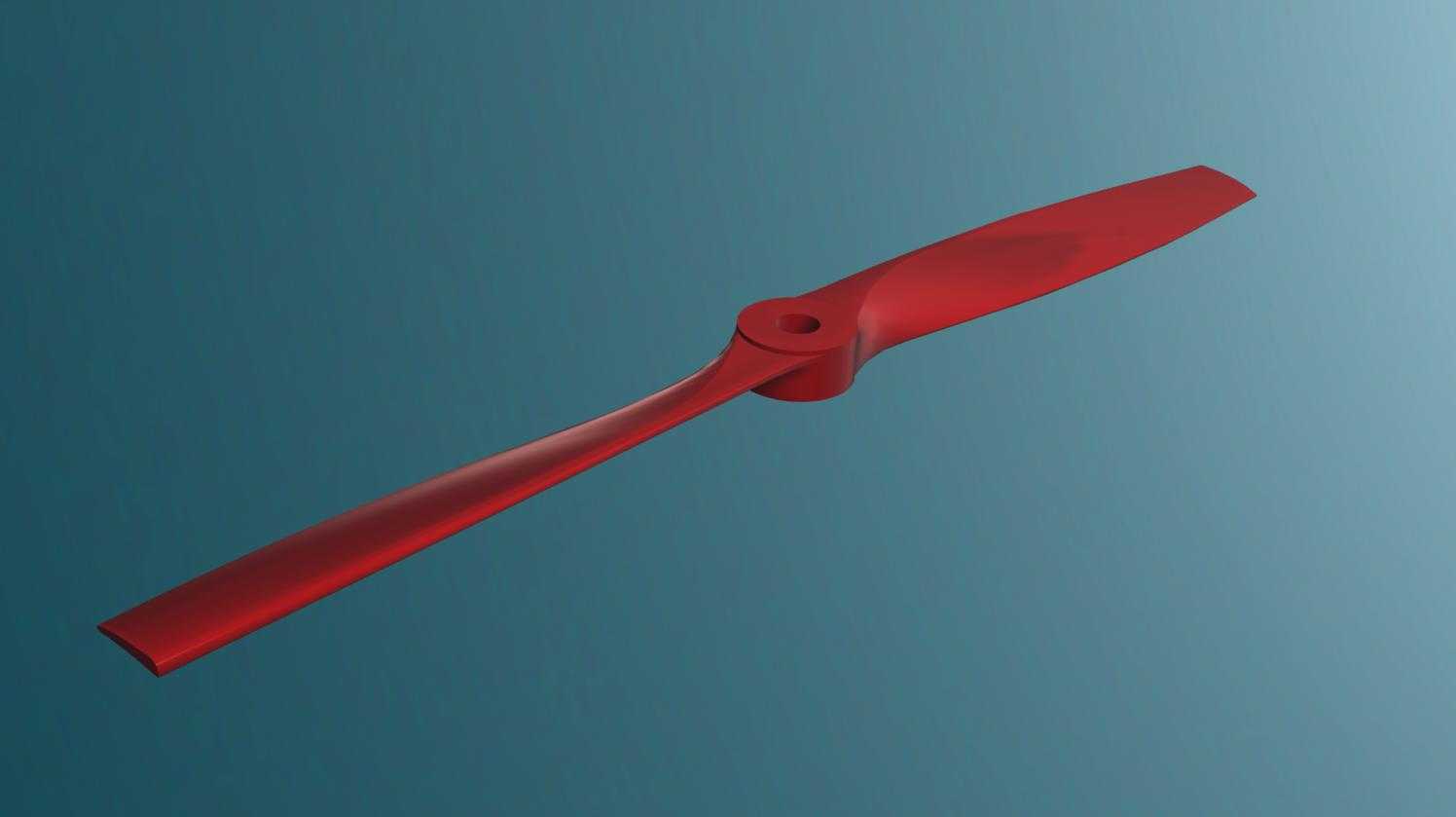

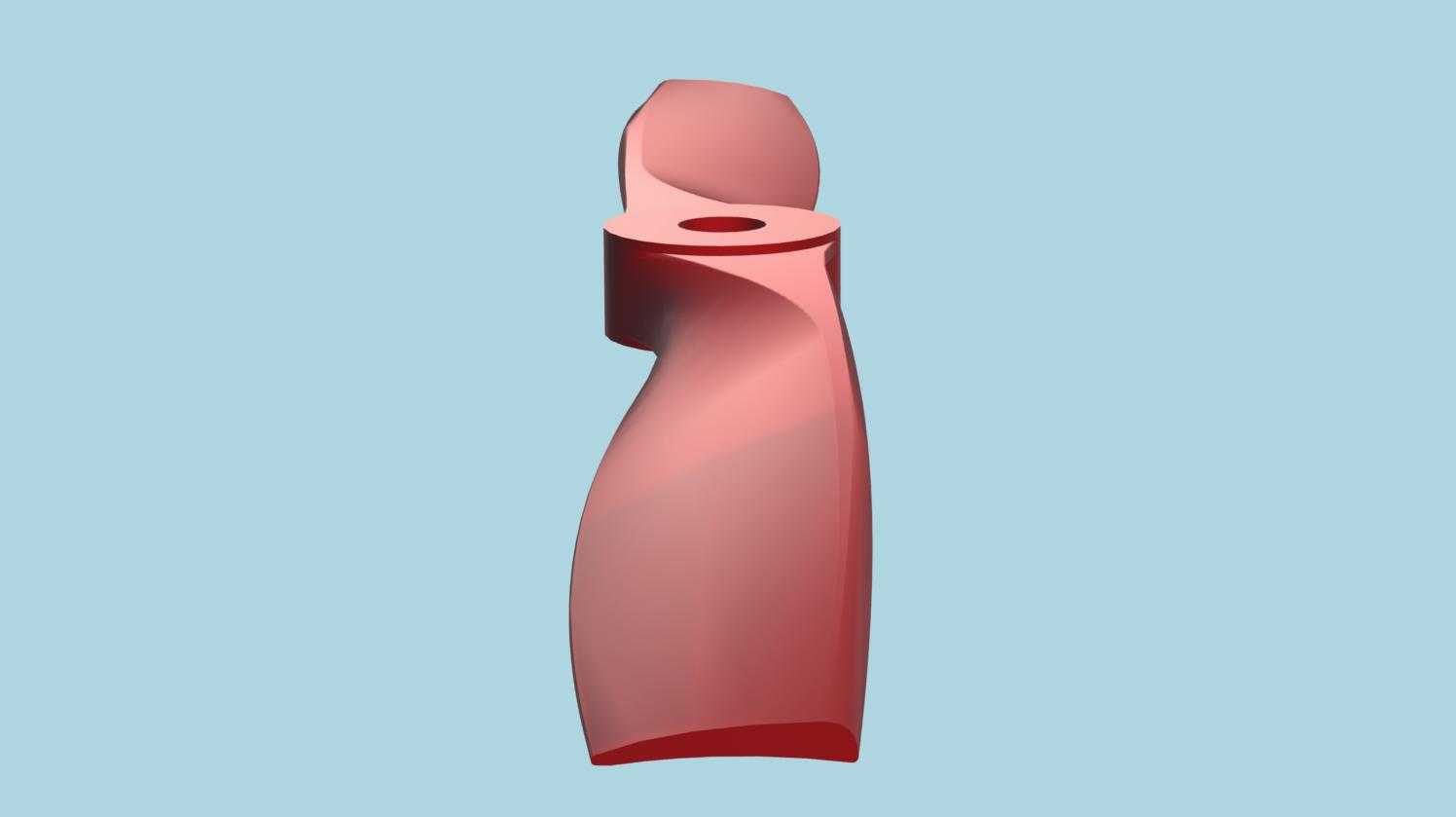

　　外形设计上摒弃了传统直叶片的结构形式，采用连续顺滑的扭曲曲面过渡，从上端安装段的圆柱面开始，曲面沿着回转方向逐步扭转延伸，整体型面的扭转角度沿轴向线性变化，下端部的曲面切线方向与回转平面形成固定倾角，这种设计能够让流体在接触曲面的过程中实现平滑的流向改变，减少介质在型面处的涡流产生，降低运行过程中的能量损耗与振动噪音。曲面的壁厚采用均匀化设计，整体壁厚保持一致，既避免注塑或3D打印成型过程中出现缩痕、填充不均的缺陷，也能保证部件整体的质量分布均匀，减少回转过程中的不平衡量，无需额外做动平衡校正即可满足每分钟数百转的运行要求。

　　从结构强度角度考量，曲面与上端安装圆柱段的衔接位置做了大圆角过渡处理，避免应力集中导致的部件断裂，该位置是部件运行过程中扭矩传递的核心受力区，圆角过渡能够将工作过程中产生的弯曲应力、扭转应力均匀分散到相邻型面，不会出现局部应力峰值过高的问题。部件的下端边缘做了倒钝处理，去除加工过程中产生的锐边毛刺，避免装配、维护过程中划伤操作人员，同时也减少流体在边缘位置的脱流现象，进一步提升动力转换效率。

　　在实际选型适配过程中，该部件的轴向总长度、最大回转直径可根据配套设备的腔体尺寸做等比例缩放，曲面的扭转角度可根据实际需要的流量、转速参数做针对性调整，当需要更大的流体推进力时，可适当增大曲面下端的倾角，提升单位转速下的介质输出量；当需要降低运行阻力时，可适当减小曲面的整体宽度，减少介质接触面积。安装时需保证上端定位面与转轴轴线的垂直度，避免部件回转过程中出现偏摆，与配套腔体的内壁保持均匀的径向间隙，间隙值控制在2-5mm区间，既避免运转过程中出现刮蹭，也减少介质从间隙处的回流损耗。

　　建模过程中采用曲面放样的方式构建整体外形，以上下端的两个截面轮廓为基础，沿扭转的引导线生成连续曲面，之后通过加厚命令生成实体结构，最后对衔接位置、边缘位置做圆角处理，整体建模过程中需保证曲面的G2连续，避免出现局部的凸起、凹陷，保证流体流经型面时的顺滑性。完成建模后可通过质量属性检查确认部件的质心是否落在回转轴线上，若存在微小偏移可通过调整曲面局部壁厚的方式做校正，保证部件的动平衡性能满足使用要求。
