带轮毂限位结构的传动排挡齿轮

项目分类:齿轮 发布时间:2021-12-10 ID:455172
  • 带轮毂限位结构的传动排挡齿轮
  • 带轮毂限位结构的传动排挡齿轮
  • 带轮毂限位结构的传动排挡齿轮

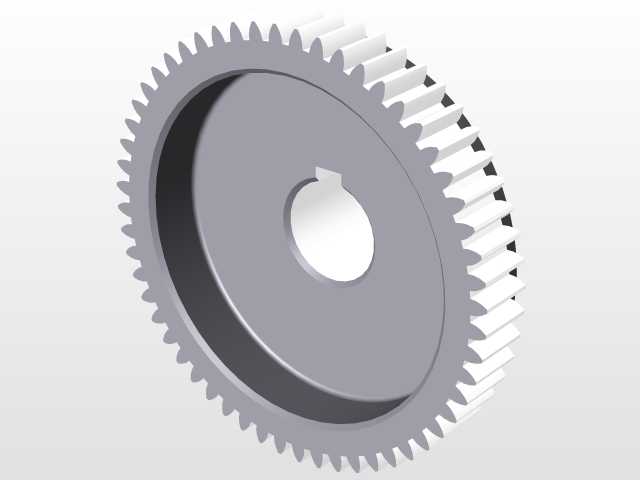

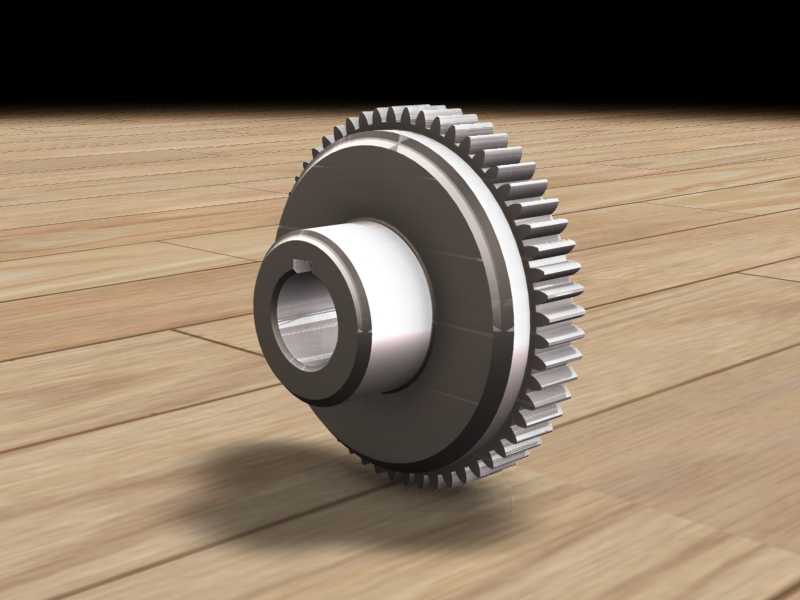

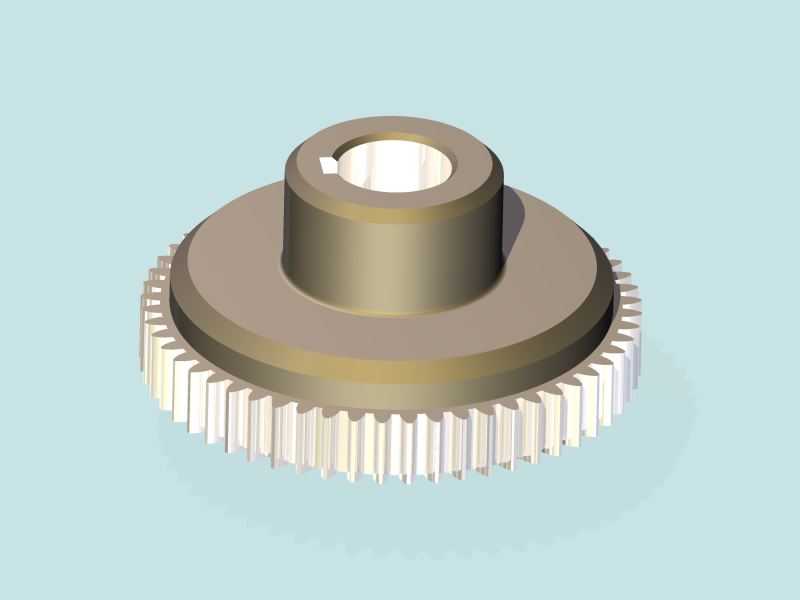

  这款带轮毂的齿轮件,核心应用场景覆盖手动变速机构的排挡传动链路,在小型机床进给箱、农用机械变速操纵单元、轻型输送设备的挡位切换组件中都能见到同结构零件的身影,它并非单纯的动力传输齿轮,而是同时承担挡位啮合定位、扭矩传递、轴系径向支撑三重作用。从实际装配逻辑来看,零件中心的通孔为轴配合面,孔壁预留的键槽结构用于和传动轴实现周向固定,避免扭矩传递过程中出现齿轮与轴的相对滑转,凸起的轮毂段一方面是为了增加与轴的配合接触长度,提升轴系连接的同轴度稳定性,另一方面也作为挡位滑动齿套的轴向限位面,控制排挡过程中齿套的滑移行程,避免挂挡过位导致的齿端撞损或脱挡故障。齿圈部分采用渐开线齿形设计,齿向经过修缘处理,在啮合传动时能有效降低齿面接触应力,

  减少换挡瞬间的齿面冲击,齿根位置做了圆弧过渡处理,避免应力集中导致的轮齿断裂,这一点在频繁正反转、频繁切换挡位的传动场景中尤为关键,很多早期排挡齿轮出现断齿故障,大多是因为齿根过渡圆角过小,交变载荷长期作用下萌生疲劳裂纹。从安装边界来看,轮毂的外径尺寸略大于齿根圆直径,装配时轮毂端面可直接贴合轴上的定位轴肩,不需要额外加装调整垫片来控制齿轮的轴向位置,齿顶圆与周边换挡拨叉的预留间隙控制在1.5-2mm区间,既保证拨叉能顺畅推动相邻滑动齿件完成啮合,也不会因为间隙过大导致拨叉行程冗余、挂挡手感虚位明显。设计过程中需要重点匹配三个参数维度:首先是中心孔与轴的配合公差,一般选用H7/k6的过渡配合,既保证装配时的同轴度要求,

  也方便后期维护拆卸;其次是齿部的精度等级,排挡用齿轮不需要过高的运动精度,选8级精度即可满足传动需求,能在控制加工成本的前提下保证啮合平稳性;最后是轮毂端面的垂直度公差,需要控制在0.02mm以内,否则长期受轴向限位力作用会出现端面偏磨,导致齿轮运转时出现轴向窜动。实际使用中,这类齿轮的失效形式主要集中在三个位置:一是键槽侧壁的挤压变形,多是因为键配合间隙过大、换挡瞬间冲击载荷过大导致;二是齿面的磨损,尤其是换挡频繁的工况下,齿端容易出现磨耗倒角,导致啮合接触面积下降;三是轮毂与齿盘连接位置的疲劳开裂,多是因为热处理时该位置硬度梯度不合理,韧性不足导致。建模过程中需要注意齿形的参数化生成,要保证齿顶高、齿根高、变位系数的匹配,

  避免出现根切或者齿顶过尖的问题,轮毂与齿盘的连接位置要做圆角过渡,不要做成直角结构,同时中心孔的键槽尺寸要符合国标平键的尺寸规范,方便后期加工时直接选用标准刀具,不需要定制特殊工装。这类零件在装配时不需要额外做动平衡处理,因为其工作转速普遍不高,一般在1500rpm以内,自身的结构对称度已经能满足运转平稳性要求,材质一般选用40Cr调质处理,齿面高频淬火硬度达到HRC45-50,就能兼顾芯部韧性和齿面耐磨性,完全覆盖常规排挡传动的工况载荷需求。
