写实款六角杆2B书写绘图铅笔三维结构

　　日常办公、学生课业学习、工程手绘草图场景中，铅笔是普及率最高的涂写工具之一，这款六角杆2B铅笔的三维结构完全还原量产实物的装配逻辑与外形特征，可用于文具产品结构验证、教学演示道具建模、场景素材搭建等不同用途。从实际使用需求出发，这款铅笔的结构设计充分考虑了握持防滑、铅芯防断、涂写流畅度等核心功能点，笔杆采用标准六角截面设计，截面对边距离控制在常规量产铅笔的7.2mm左右，整杆长度控制在178mm区间，既符合大多数人手掌握持的尺寸边界，放置在倾斜桌面时也不会因为圆形截面轻易滚落，避免笔杆摔落导致内部铅芯断裂的常见问题。笔杆主体采用木质层压结构设计，建模时还原了木杆切削后包裹铅芯的分层结构，铅芯直径为2.2mm，

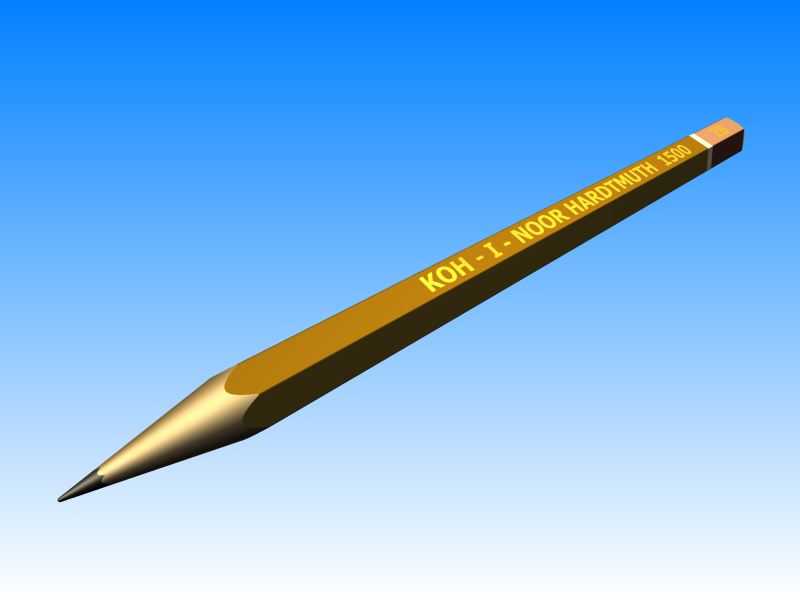

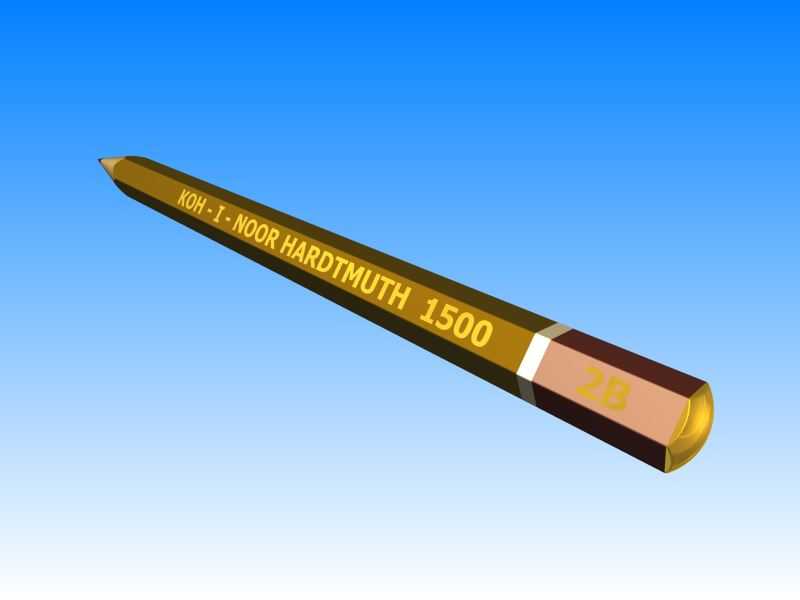

　　对应2B硬度的涂写灰度要求，能够同时满足日常书写填涂、工程草图绘制、考试答题卡填涂的使用需求。笔杆表面的印刷标识区域做了贴合实物的凹凸质感处理，笔尾的橡皮固定结构采用金属箍压合设计，金属箍厚度0.3mm，压合位置距离笔尾端面8mm，既能够牢固固定橡皮块，也不会因为箍体过深挤压笔杆导致木杆开裂。配套的橡皮块尺寸为直径7mm、长度18mm的圆柱结构，突出金属箍端面10mm，方便日常擦拭修改，橡皮与木杆端面之间预留0.2mm的装配间隙，避免长期使用后橡皮膨胀挤压木杆导致装配松动。笔尖部分做了标准的切削锥度还原，锥面长度为18mm，铅芯露出长度3mm，锥面角度控制在12度，完全匹配日常削笔后形成的笔尖形态，铅芯尖端做了0.1mm的圆角处理，

　　避免建模时出现尖锐零厚度面导致的渲染破面问题，也更符合实际使用中笔尖轻微磨损的真实状态。建模过程中对各个装配部件的配合公差做了贴合量产实际的设置，金属箍与木杆之间采用过盈配合，过盈量控制在0.1mm，还原实际生产中压合装配的紧固效果；橡皮与金属箍之间采用小间隙配合，间隙量0.05mm，既保证橡皮不会轻易从箍中脱落，也方便橡皮使用到较短时可以拔出调整伸出长度。从结构设计的合理性角度看，六角杆的六个平面分别对应不同的握持角度，长时间书写时可以通过转动笔杆调整笔尖磨损面，保持笔尖线条的粗细均匀；笔杆表面的涂层做了哑光质感还原，避免强光下握持时产生反光干扰视线。在场景适配方面，这款铅笔模型可以单独作为文具类产品展示素材，也可以搭配绘图板、

　　笔记本、工程图纸等模型组成办公、设计场景的配套道具，模型的各个部件做了独立的面分组，方便后续调整材质、修改结构参数，比如调整铅芯直径对应不同硬度型号的铅笔，修改笔杆长度适配儿童款短铅笔的设计需求，更换金属箍与橡皮的结构适配带橡皮头或者无橡皮头的不同产品款式。实际工程手绘场景中，这类2B铅笔的铅芯硬度适中，既不会因为硬度过高划破绘图纸张，也不会因为铅芯过软导致涂写后容易蹭脏纸面，六角杆的设计也方便在绘图时配合丁字尺、三角板做快速的线条绘制，笔杆的重量控制在5g左右，长时间握持书写不会产生明显的手部疲劳，这些实际使用中的特性在三维建模时都通过尺寸、材质、结构的还原做了对应体现，没有做脱离实物的夸张化设计，完全匹配量产民用铅笔的真实参数与使用逻辑。
