剖视结构液压执行元件三维设计

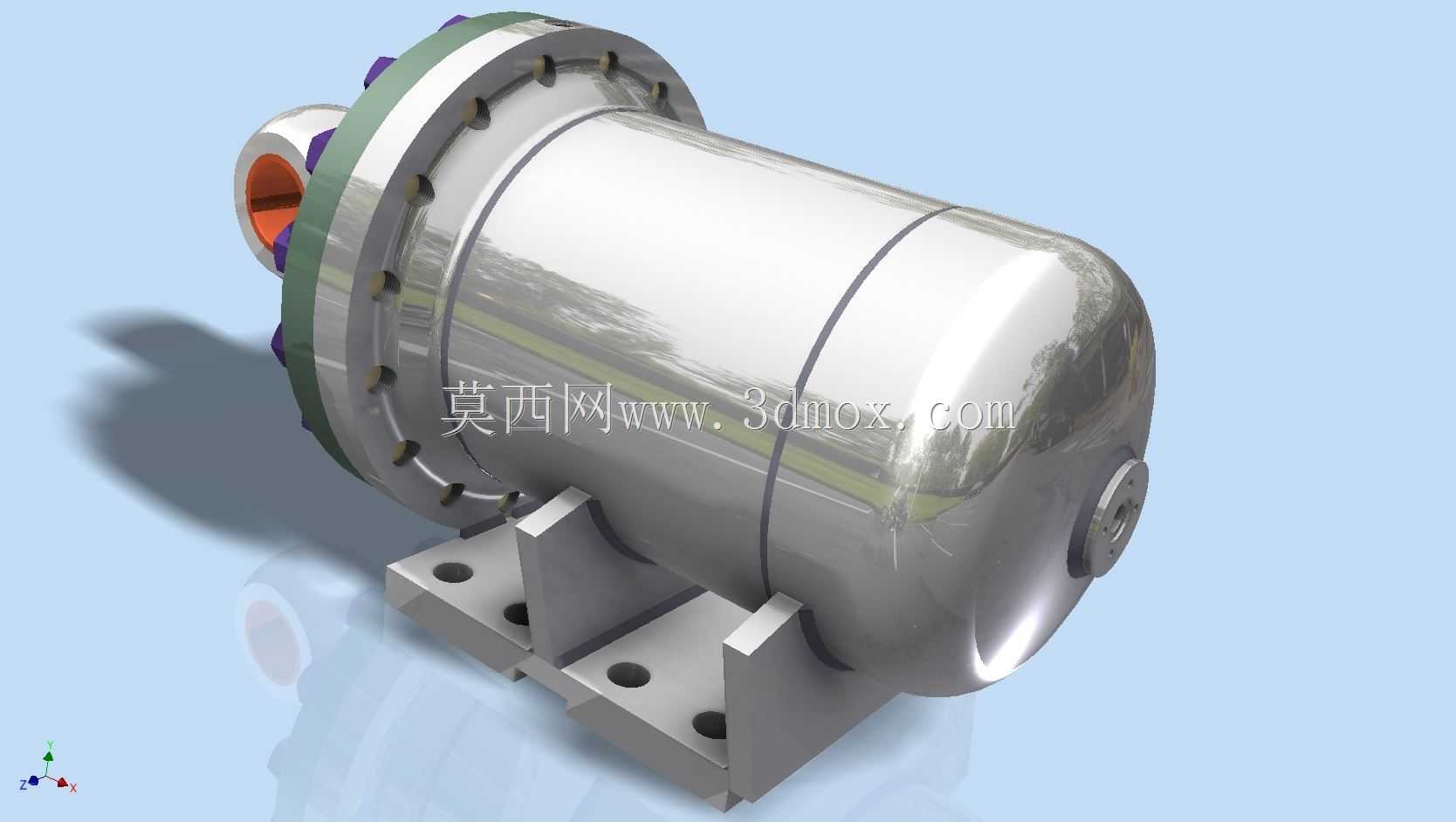

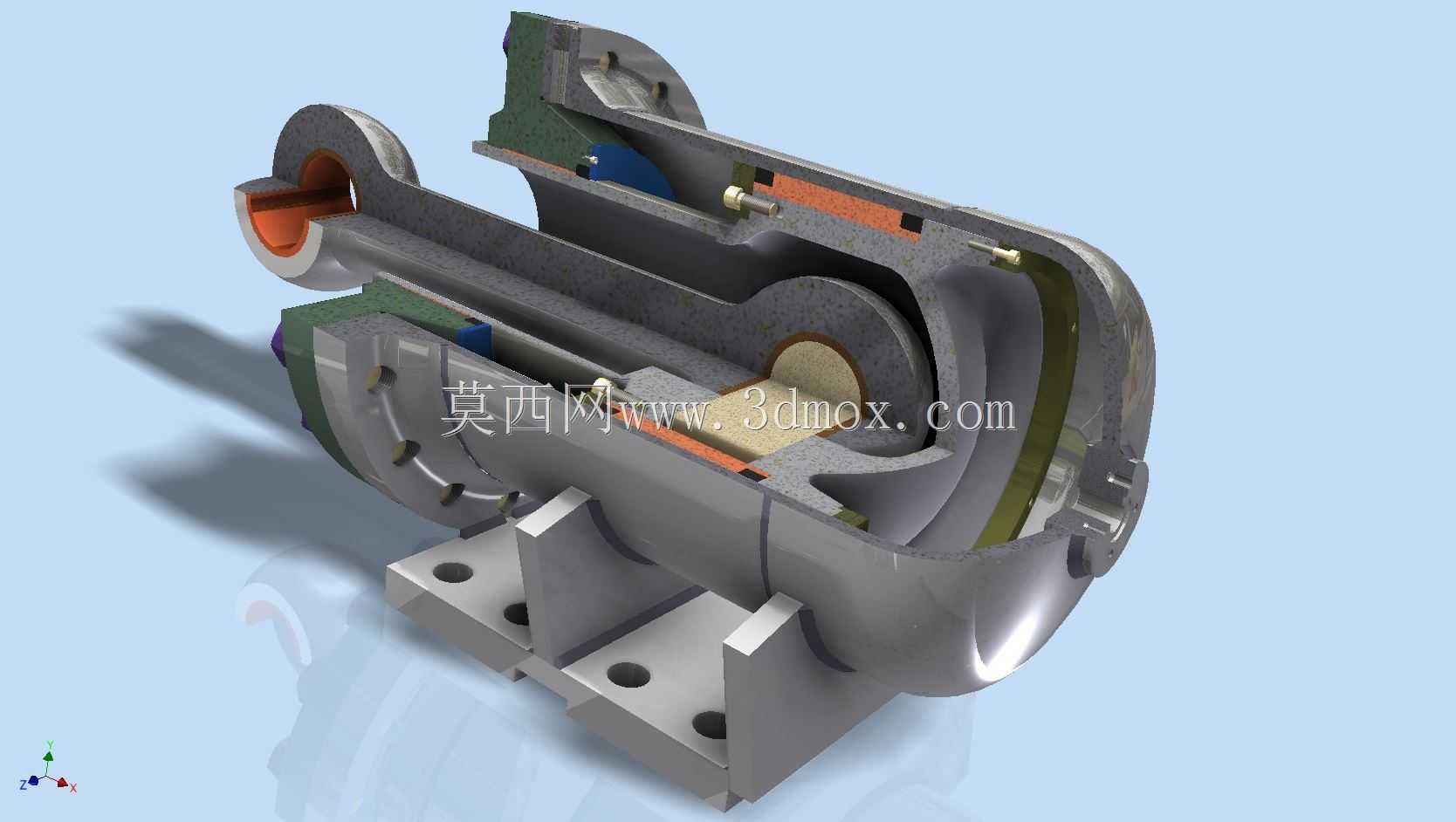

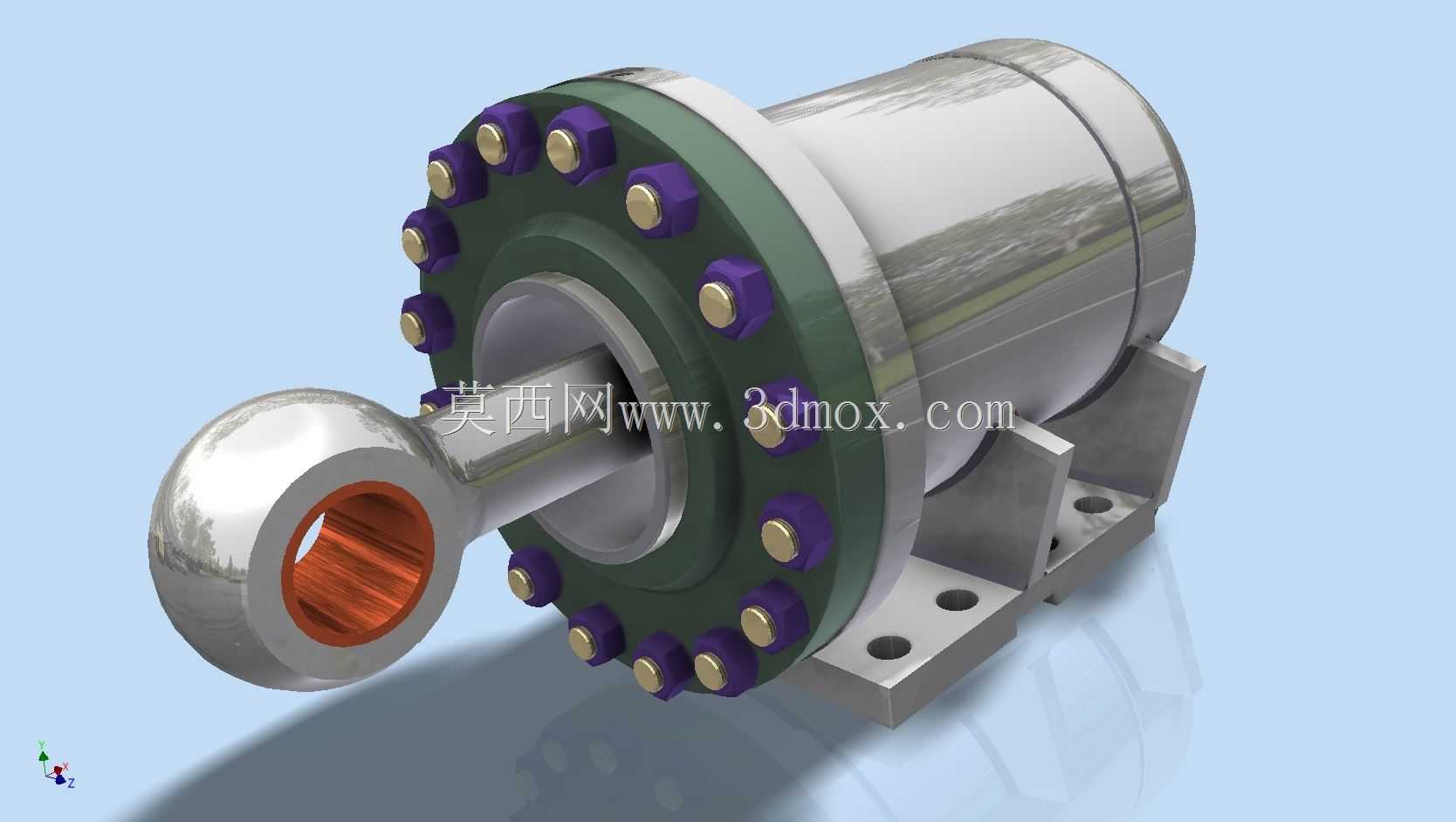

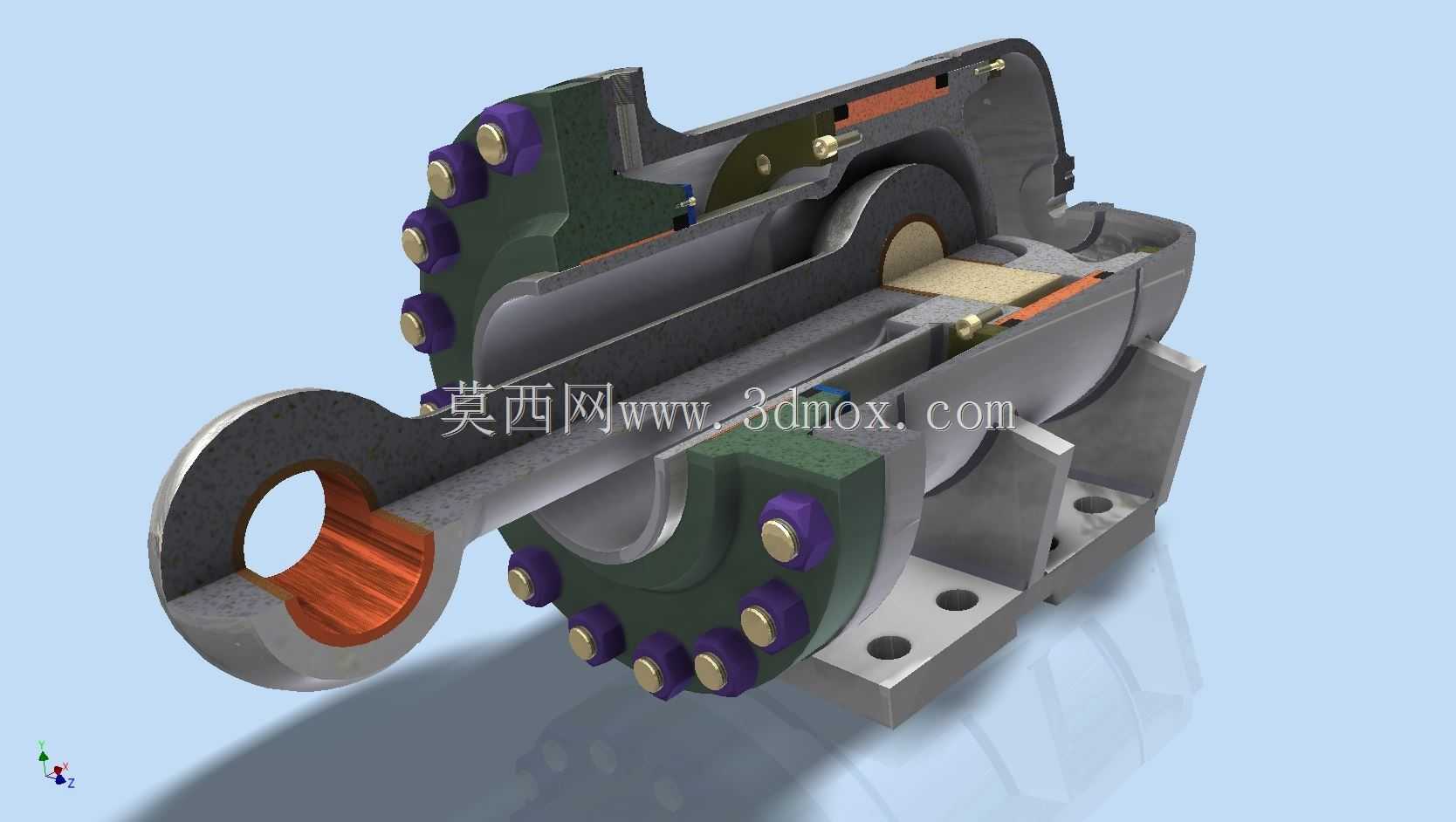

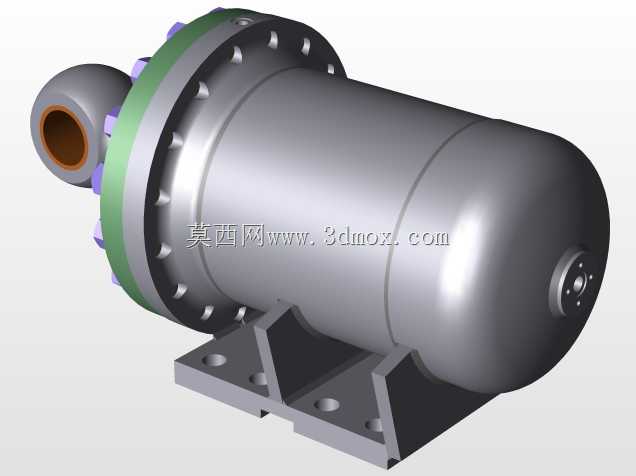

这款液压执行元件的剖视结构设计，完整呈现了流体压力能向直线机械能转换的全路径内部构造，在各类工业液压系统中承担着核心动力输出职能，常见于工程机械的作业臂驱动、冶金设备的压装工位动作、机床夹具的夹紧回路、船舶甲板机械的启闭机构等场景，可在高压工况下稳定输出可控的直线推拉力，完成负载的位移驱动与位置保持。从结构设计逻辑来看，该执行器采用了双耳环式端部连接结构，缸体底部预留带安装孔的铸造支座，安装时可通过螺栓直接固定在设备安装基面，端部耳环可通过销轴与负载摆臂铰接，能够适配小幅度摆动的安装工况，避免活塞杆受径向偏载导致密封件过早磨损。内部结构上，活塞与活塞杆采用一体式加工结构，活塞周向设置多道密封槽，分别配置主密封、导向环与防尘圈，既保证高压腔与回油腔之间的压力隔离，又能为活塞往复运动提供稳定导向，减少金属部件的直接摩擦损耗；缸筒与端盖采用法兰式连接结构，端盖处同样设置活塞杆密封与防尘结构，可阻挡外界粉尘、切削液等杂质进入缸体内部，延长液压油与密封件的使用寿命。设计过程中充分考虑了安装边界的适配性，缸体支座的安装孔间距、耳环的销轴孔径均按照常规液压执行元件的安装尺寸规范设计，可直接替换同规格的常规液压缸产品，无需对原有设备的安装基座进行二次改造；流道接口设置在缸体两侧的端盖位置，采用标准内螺纹接口，可直接与常规液压管路接头匹配，降低现场安装的配管难度。从结构细节来看，活塞的行程限位通过缸体内部的台阶结构实现，避免活塞运行到行程端点时直接撞击端盖造成结构损伤，缓冲区域设置了节流间隙，可在活塞接近行程终点时降低运动速度，减少液压冲击对系统管路与连接部件的影响。整个结构的壁厚设计经过强度校核，可承受中高压液压系统的持续工作压力，缸体外部的加强筋结构既提升了缸筒的刚性，又为安装过程中的吊装、定位提供了辅助受力点，适合在各类固定工业设备的液压回路中作为直线动力输出单元使用，结构设计兼顾了密封可靠性、安装便利性与运行稳定性，可直接用于液压系统的方案设计演示、结构教学参考以及同类型产品的改型设计参考。
