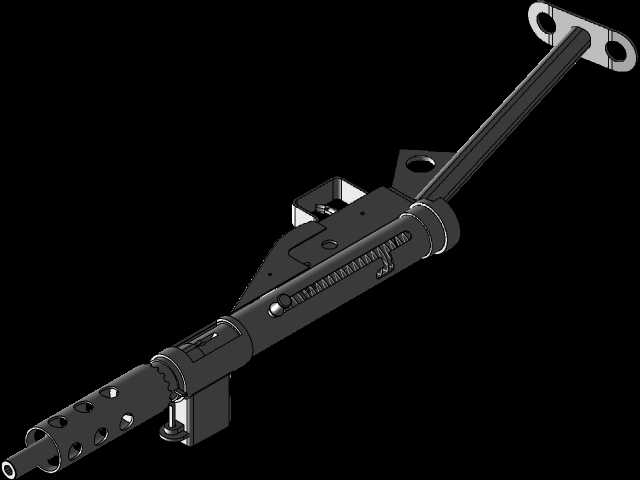

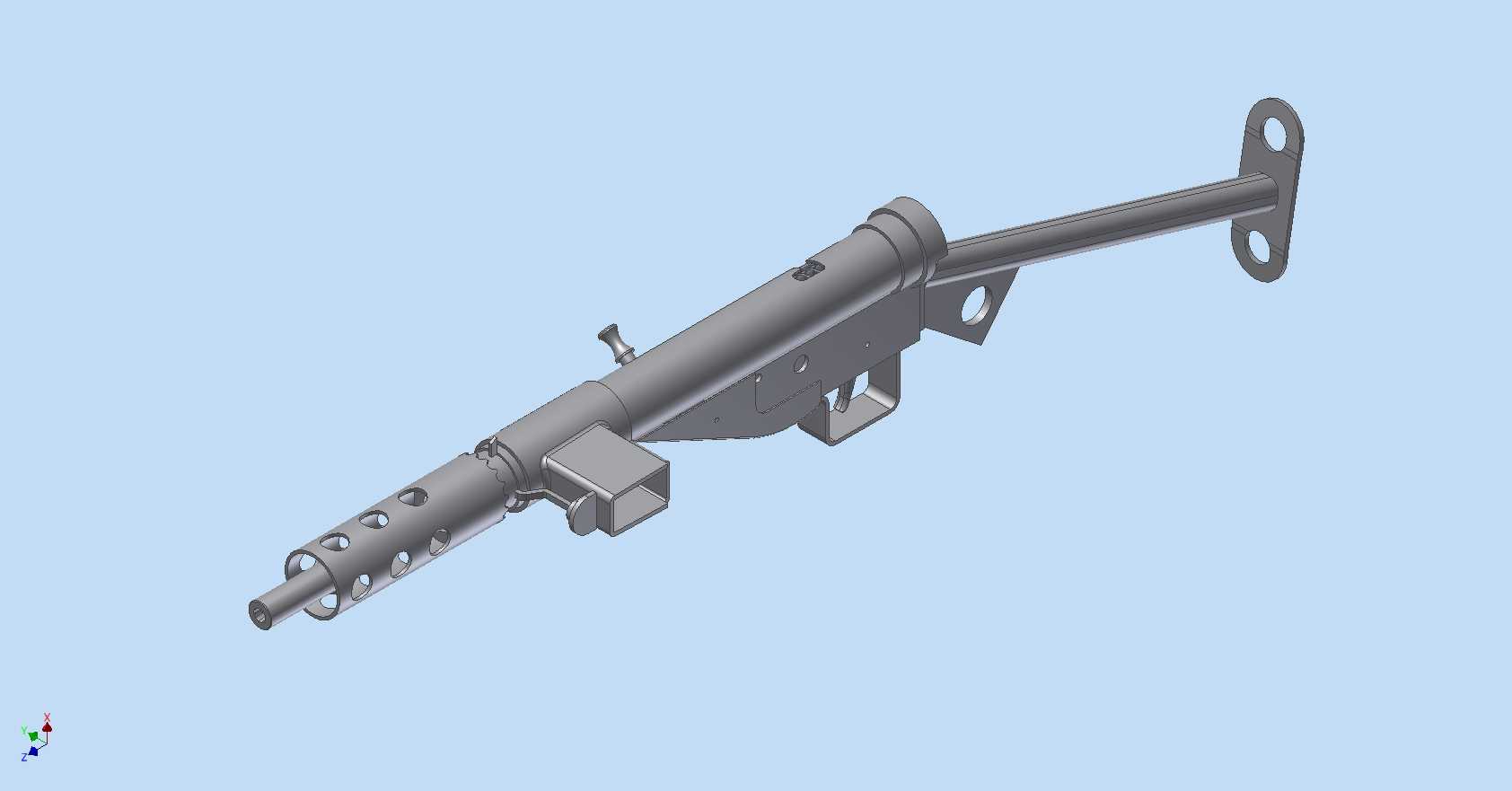

斯滕MkII冲锋枪结构三维数模

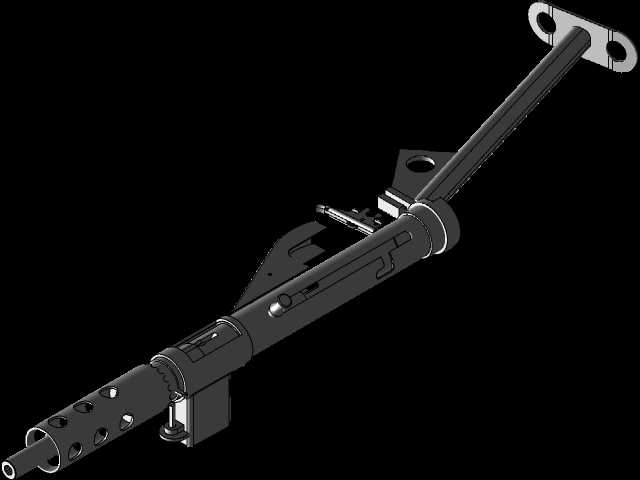

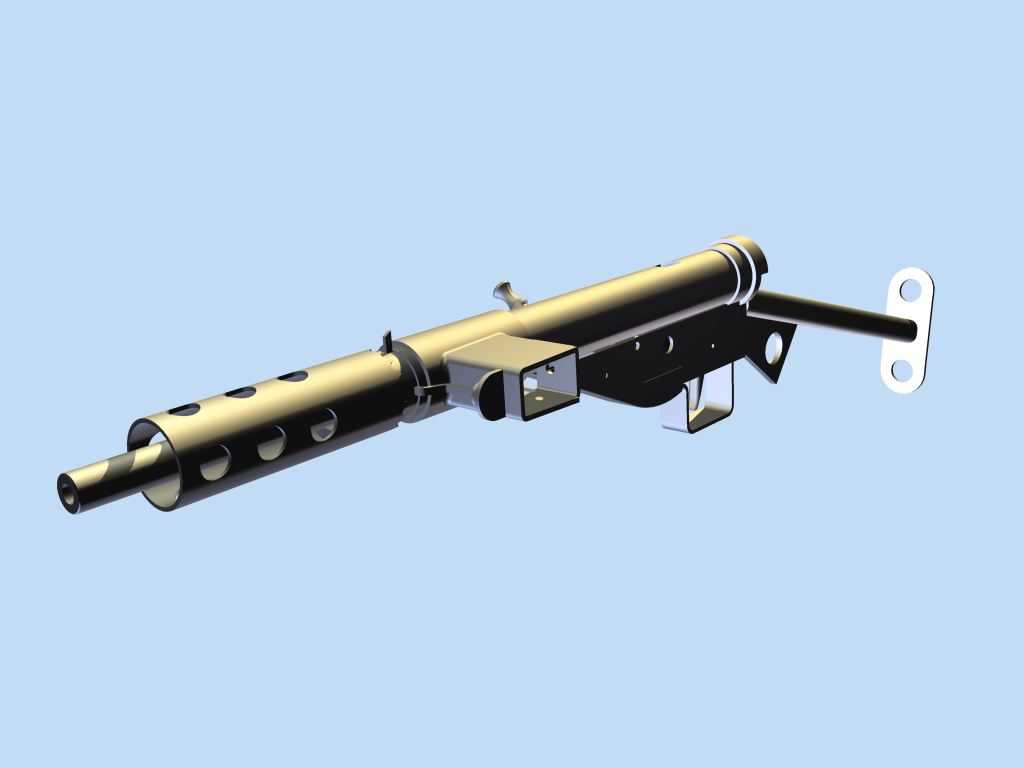

　　本次呈现的斯滕MkII冲锋枪三维结构数模，完整还原了这款经典轻武器的全部装配关系与零件细节，可直接用于轻武器结构教学、军工科普展品开发、战术模拟道具改制等场景。从实际应用维度看，该结构在二战时期被大量列装于英联邦部队及敌后抵抗组织，核心优势在于极低的生产门槛与极高的勤务可靠性，其设计逻辑对当下低成本应急装备开发、简易机械结构优化仍有极强的参考价值。

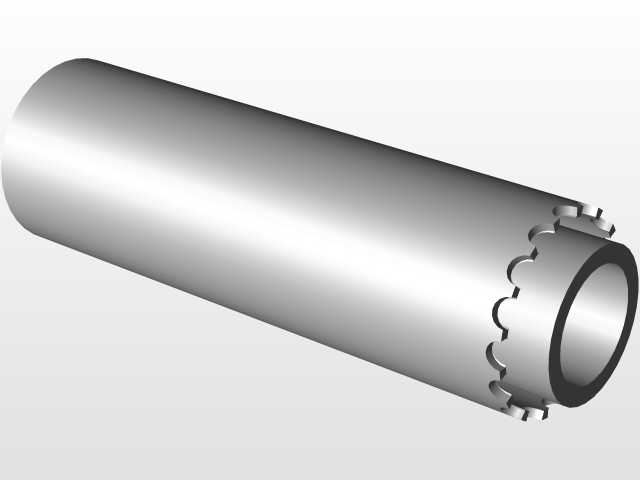

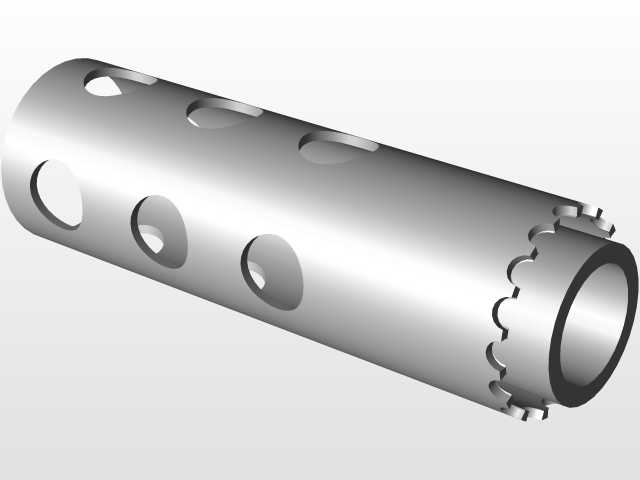

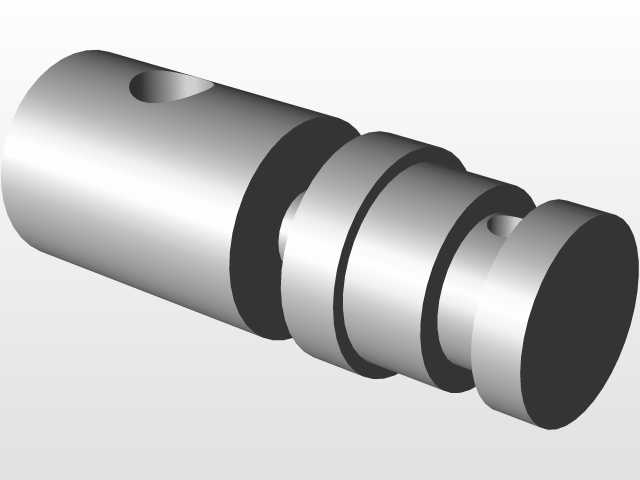

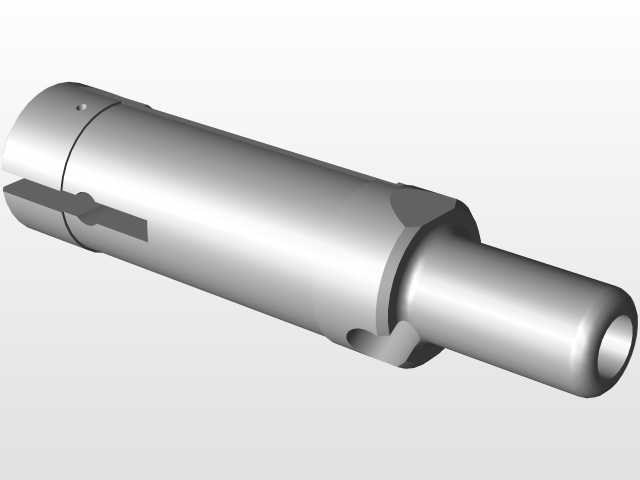

　　从功能特性上拆解，该结构采用自由枪机式自动原理，开膛待击设计，整体没有冗余的装饰性结构，所有零件均服务于自动循环与发射功能：枪管部分通过简单的销接结构固定在机匣前端，散热套筒直接采用冲压成型的带孔钢板，既减轻了全枪重量，又能在连续射击时引导空气流通带走枪管热量；机匣主体采用无缝钢管直接裁切加工，省去了复杂的铣削工序，枪机、拉机柄、抛壳挺等核心运动件均采用极简的几何外形，加工时不需要复杂的工装夹具，普通机加工车间甚至具备钣金加工能力的小型作坊即可完成大部分零件的生产。枪托部分采用单根钢条弯折成型的框架式结构，尾部的抵肩板直接冲压成型，两个安装孔直接套在机匣尾部的固定销上，不需要额外的锁紧机构即可完成固定，拆解时仅需要拔出固定销就能完成全枪的野战分解，士兵在没有专用工具的情况下即可完成日常擦拭与故障排除。

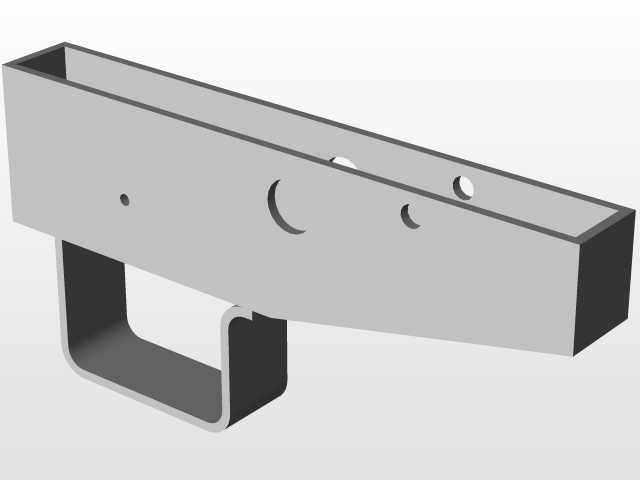

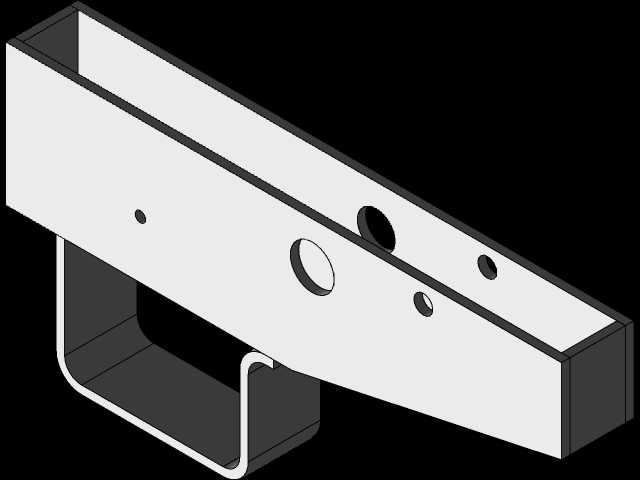

　　从设计思路层面分析，该结构完全围绕战时大规模快速生产的核心需求展开，刻意放弃了传统枪械对加工精度、外观质感的追求，将零件加工公差放宽到不影响自动循环的最大阈值，大量采用冲压、焊接、销接的工艺连接方式，尽可能减少机加工工序的占比。供弹结构采用侧向安装的弹匣设计，弹匣座直接焊接在机匣左侧，既简化了机匣的加工流程，又能在卧姿射击时降低全枪的瞄准基线高度，减少士兵的暴露面积；扳机组件采用集成式的冲压扳机座，阻铁、扳机簧等小零件均直接固定在冲压钢板上，不需要单独加工安装槽，装配时仅需要将整个扳机座插入机匣对应的卡槽即可完成定位，极大提升了装配效率。

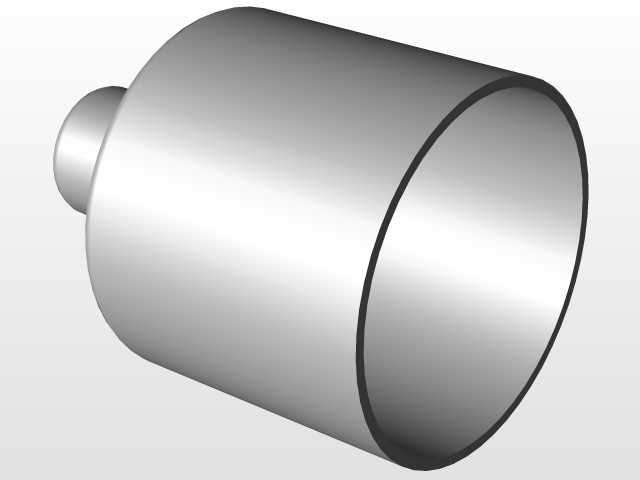

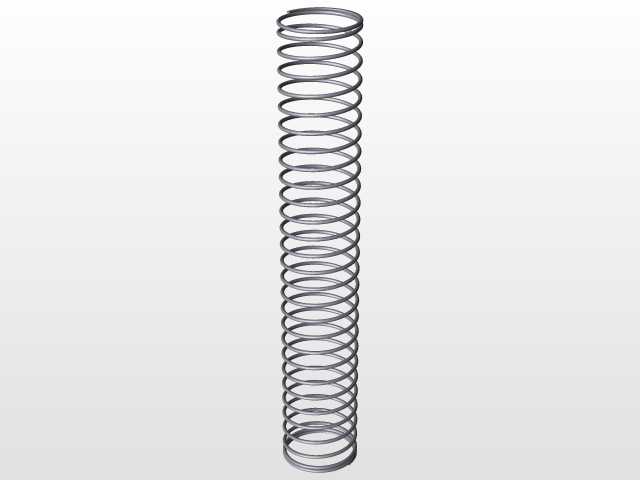

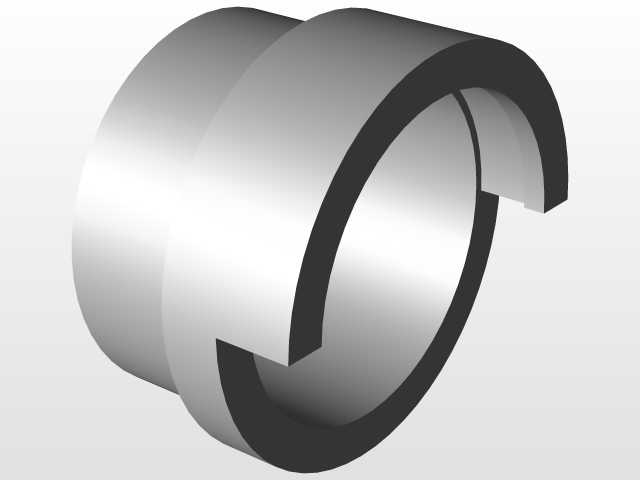

　　从外形尺寸与安装边界来看，该结构全枪长度控制在760毫米左右，枪管长度约197毫米，不含弹匣的全枪重量不到3公斤，整体外轮廓没有突出的尖锐结构，携行时不容易勾挂衣物或装具；所有运动件的行程均在机匣内部完成，枪机后坐行程约85毫米，复进簧直接套在枪机尾部的导杆上，不需要额外的导杆固定结构，机匣尾部的端盖采用螺纹旋接结构，既作为复进簧的定位座，又承担枪托的固定功能，一个零件同时实现两个功能，进一步减少了零件总数。需要注意的是，该数模仅用于结构研究与教学演示，所有尺寸均按照实物1:1还原，在用于道具开发或展品制作时，需要根据相关规范调整内部结构，确保无法实现发射功能，同时在安装固定时，机匣顶部的照门座、枪管前端的准星位置为主要的定位基准，可通过这两个位置加装固定支架，用于展陈布置。

　　从结构细节的还原度来看，数模中完整保留了原枪的所有工艺特征，比如机匣表面的冲压痕迹、枪管散热孔的排布角度、枪托弯折处的圆角过渡、拉机柄的开槽位置等，甚至包括原枪为了快速生产刻意保留的零件加工刀痕特征，在做渲染或3D打印制作等比例模型时，不需要额外做细节补全即可还原出原枪的质感。对于结构设计从业者而言，该模型是极简机械设计的典型参考案例，能直观展现“功能优先、工艺优先”的设计逻辑，如何在满足核心功能的前提下最大限度简化结构、降低加工难度、减少零件数量，这款武器的结构给出了极具参考性的答案。
