C型G字夹夹持工装结构设计

　　日常金工加工、小型工件装配场景里，这类C型夹持工具的出镜率极高，不管是钳工台面上的工件固定、胶粘件的压合保压，还是焊接作业时的薄钢板对位、木工拼接时的构件临时锁紧，都能看到它的身影。区别于台虎钳的固定安装属性，这款G字夹可以灵活移动到任意作业位置，不受工作台安装点位的限制，针对零散的、非工位固定的夹持需求适配性极强。

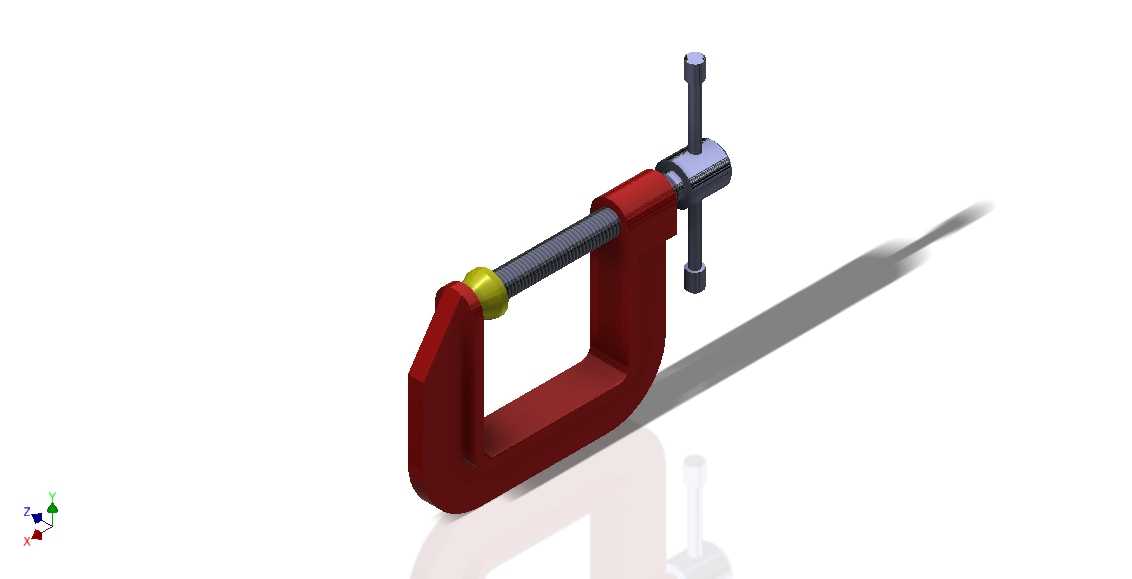

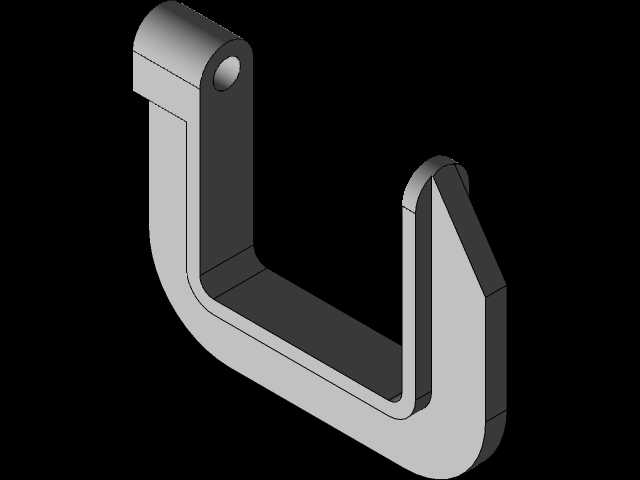

　　从结构设计逻辑来看，整个夹体采用C型开口的框架结构，框架主体为一体式铸造成型后做机加工修整，保证框架本身的刚性，避免夹紧受力时出现框架张口变形的问题，C型的开口深度决定了它能够夹持的工件边缘纵深，常规小规格款的开口深度在50-80mm区间，开口最大张开量在100mm左右，足够覆盖日常小型工件的夹持需求，不会出现开口够大但深度不足，无法夹持宽幅工件边缘的问题。

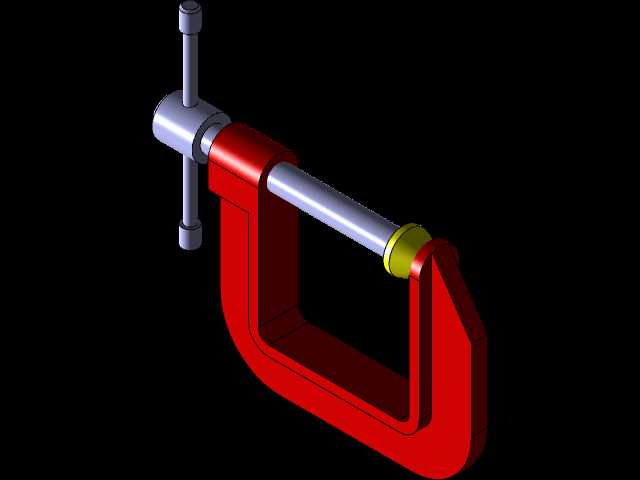

　　夹紧传动部分采用梯形丝杆结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，夹紧时的自锁性能更好，不会因为工件的振动反作用力出现丝杆回退、夹持力松脱的问题。丝杆顶端的压头做了可转动的活压头设计，压头和丝杆端部之间留有转动间隙，夹紧过程中压头可以贴合工件表面自适应微调角度，不会因为丝杆转动带动压头摩擦工件表面，造成工件表面的划伤，尤其是针对表面光洁度要求高的有色金属件、漆面工件，活压头的设计能有效减少装夹损伤。丝杆尾部搭配T型转动手柄，手柄穿在丝杆端部的通孔内，不需要额外配套扳手，徒手就可以转动手柄实现快速夹紧与松开，手柄长度经过力矩匹配设计，徒手施加的力经过梯形螺纹的力放大后，压头端可以输出足够的夹紧力，满足常规加工的夹持稳定性要求，同时不会因为力臂过长导致夹紧力过大压伤薄壁工件。

　　夹体框架和丝杆配合的螺纹孔做了加厚凸台设计，凸台部分和C型框架一体成型，避免螺纹受力时出现孔位开裂的问题，丝杆和螺纹孔的配合间隙控制在合理范围，既保证丝杆转动顺畅无卡滞，又不会因为间隙过大导致夹紧时出现压头偏摆。夹体表面做了喷塑处理，红色的涂层一方面起到防锈作用，另一方面在车间杂乱的工具堆里辨识度更高，不容易遗失。丝杆部分做了发黑处理，提升丝杆表面的耐磨性能，长期反复转动使用也不容易出现螺纹磨损、滑牙的问题。

　　实际使用过程中，这类G字夹的安装没有固定边界限制，只要C型开口能够跨接在需要夹持的两个构件上，就可以通过转动手柄实现夹紧，不管是方管、角钢、平板类工件，还是不规则的异形构件，只要压头和夹体尾部的支撑面能够同时贴合工件表面，就可以稳定夹持。针对不同厚度的工件，只需要正反转手柄调整丝杆的伸出长度即可，不需要额外的调整垫块，操作门槛极低，新入职的一线作业人员不需要专门培训就可以熟练使用。在工装设计场景中，这类标准G字夹也经常被用作临时压紧组件，搭配简易焊接工装、装配工装使用，不需要专门设计复杂的快速压紧结构，大幅降低工装的制造成本与制作周期，针对小批量试制的生产场景，这种灵活的夹持方案性价比远高于定制化的专用夹紧机构。

　　需要注意的是，这类夹持工具的设计夹紧力有明确的上限，使用时不能通过加力杆额外延长手柄长度施加过大的夹紧力，否则会导致C型框架出现塑性变形、丝杆螺纹滑牙甚至断裂的问题，针对重型工件的夹持还是需要选用对应大规格的夹具体，不能超载荷使用。另外压头和支撑面在使用时要尽量保持和工件表面平行，避免点接触受力导致夹体受偏载力矩，长期偏载使用会导致框架弯曲变形，降低夹持精度与使用寿命。
