按动式中性笔外观结构三维设计

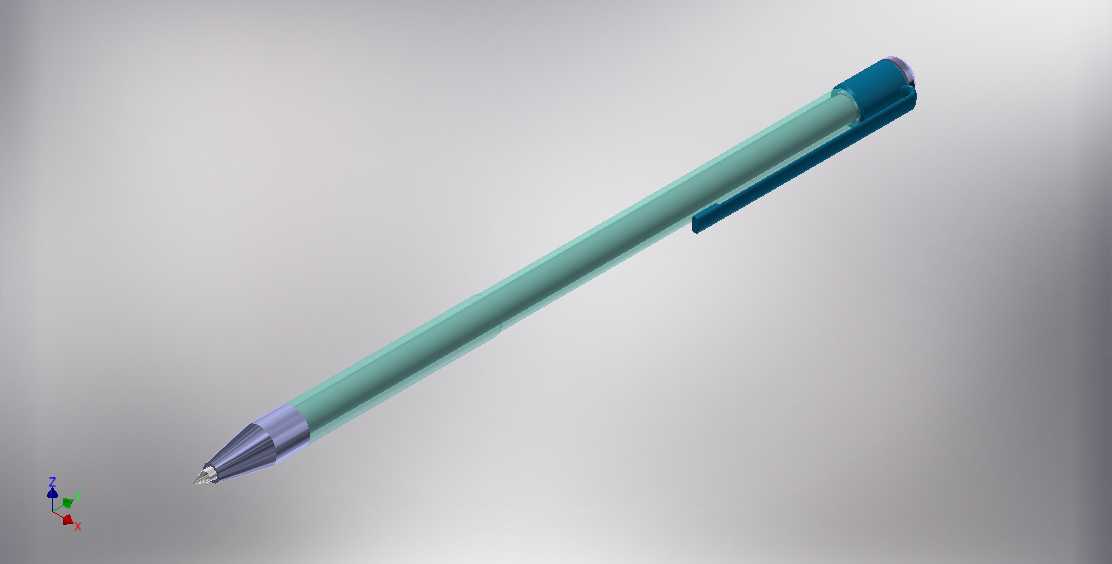

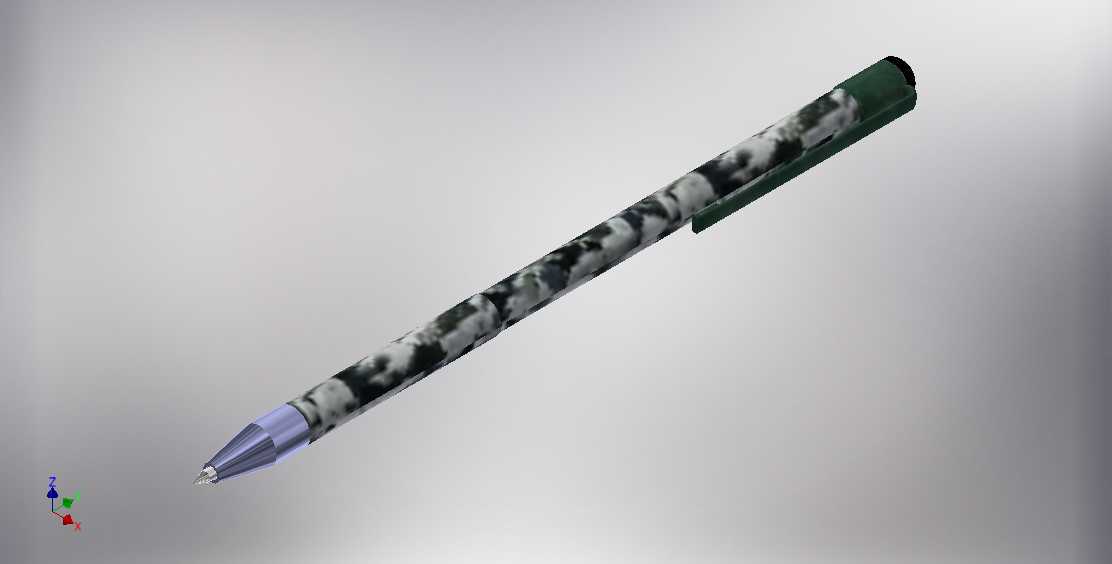

　　日常办公与学生场景中，按动式中性笔是普及率最高的书写工具之一，这类产品的结构设计看似简单，实则需要兼顾握持手感、按动反馈、笔芯固定、防误触等多个工程细节，三维建模阶段需要把每个配合部件的公差、装配顺序都考虑到位，避免后期开模出现装配干涉或者功能失效的问题。从结构拆分来看，这款笔的整体采用直杆式布局，笔身主体为半透明磨砂质感的笔杆，壁厚控制在1.2mm左右，既可以保证笔杆的结构强度，避免日常握持时发生形变，也能透过半透明材质直观观察内部笔芯的剩余墨量，用户不需要拧开笔杆就能判断是否需要更换替芯。笔夹部分采用和笔帽端同色的硬质塑料材质，和笔身上端的固定座做一体化卡扣设计，安装时直接卡入笔杆预设的卡槽即可，不需要额外的粘接或者螺丝固定，

　　笔夹的弧度经过反复调整，既可以保证夹在笔记本、口袋布料上时有足够的夹持力，不会轻易脱落，也不会因为夹持力过大导致夹取时划伤纸面或者布料。笔尖部分采用阶梯式收窄的金属锥形笔头，金属材质的笔头可以提升出芯口的结构精度，避免书写过程中笔尖晃动导致的笔迹断线问题，笔头和笔杆的配合采用过盈配合结构，装配时压入笔杆下端的固定位即可，配合公差控制在0.05mm以内，既不会出现笔头松动脱落的问题，也不会因为过盈量过大导致压装时笔杆开裂。按动结构设置在笔的顶端，内置的按动弹簧、锁止卡齿都隐藏在笔杆内部的空腔里，建模时需要预留出弹簧的压缩行程空间，按动行程控制在5mm左右，按压力度调整到15N上下，这个力度区间既可以保证按动时有清晰的反馈手感，

　　也不会因为按压力度过大导致长时间使用时手指疲劳。笔杆的握持区域没有做额外的橡胶防滑套，而是通过笔杆本身的磨砂表面处理提升摩擦力，握持直径控制在10mm，符合大多数成年人的握持尺寸，长时间书写也不会因为握持直径过细导致手指挤压酸痛。从安装边界来看，这款笔的整体长度控制在145mm，最大直径11mm，属于常规中性笔的尺寸范畴，可以适配市面上绝大多数标准规格的按动中性笔替芯，不需要定制专用笔芯，能够有效降低用户的后续使用成本。建模过程中，所有的配合面都做了拔模角度处理，拔模角度设置在1.5度，完全符合注塑模具的生产要求，不需要后期对模型做结构修改就可以直接用于模具开发。笔身内部的笔芯固定筋位均匀分布在笔杆内壁，一共设置了三条纵向筋位，

　　筋位高度0.8mm，既可以对笔芯起到径向固定作用，避免笔芯在笔杆内部晃动产生异响，也不会因为筋位过高导致笔芯安装或者更换时卡滞。顶端的按动按钮做了圆弧过渡处理，按钮表面做了细微的防滑纹理，按动时手指不会打滑，按钮和笔杆顶端的配合间隙控制在0.1mm，既可以保证按钮上下活动顺畅，也不会出现间隙过大导致的晃动问题。在实际使用场景中，这类直杆按动笔除了日常书写用途，也常作为办公礼品、活动伴手礼做外观定制，半透明的笔杆可以在内部夹装印刷宣传页，或者直接在笔杆表面做丝印、烫印处理，结构设计上预留了足够的外观装饰空间，不需要改动内部核心结构就可以完成不同外观版本的衍生设计。设计过程中也充分考虑了跌落防护的需求，笔杆的所有棱角都做了R0.5以上的圆角处理，笔尖部分的金属笔头突出笔杆端面的长度控制在3mm以内，即使笔从桌面高度跌落，也不会首先撞击到笔尖位置，能够有效避免笔尖摔弯导致的书写报废问题。
