工字钢轨道吊挂连接承重吊具结构

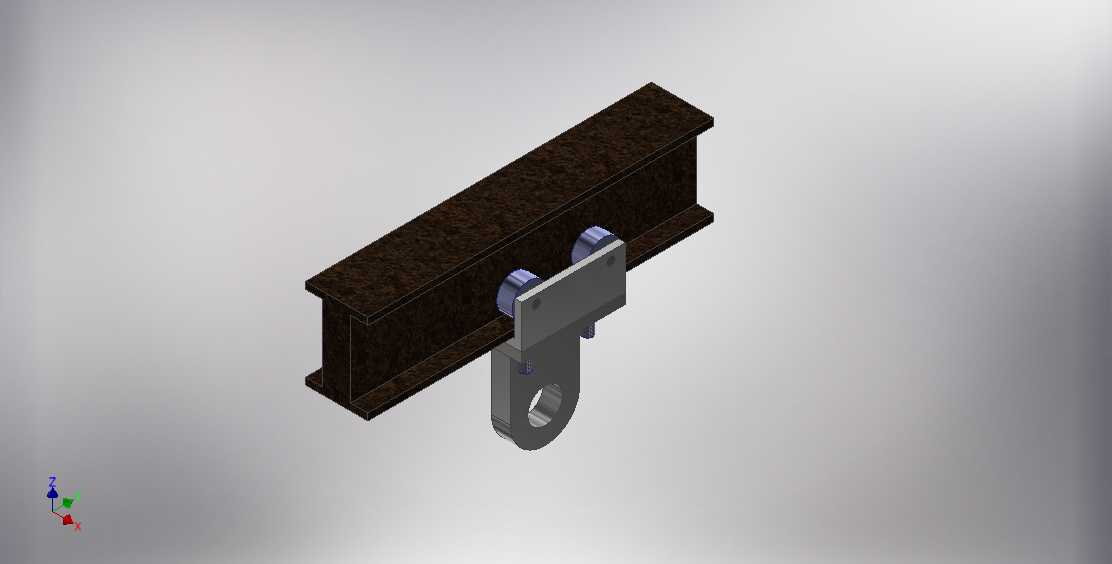

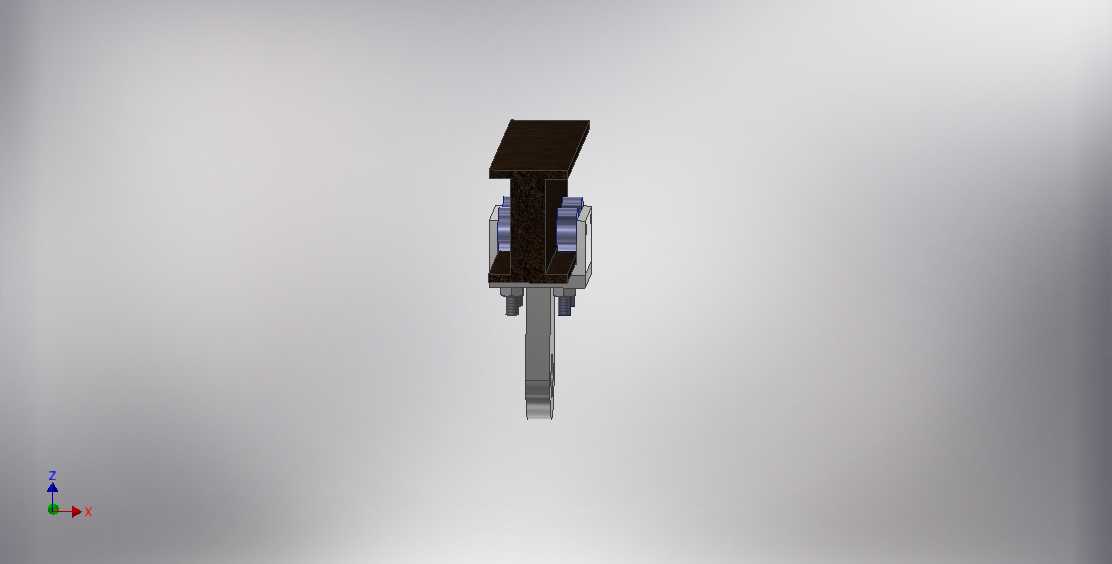

　　该吊挂连接件主要适配厂房内工字钢承重轨道的挂装作业场景，常见于生产车间轻型物料输送线、工位起重吊点、管线吊挂支架的配套安装环节，可直接卡装在标准热轧工字钢翼缘位置，无需在轨道本体上钻孔焊接，避免破坏工字钢的结构承重性能，适配现场快速拆装调整的作业需求。从结构设计逻辑来看，整套构件分为卡装夹持段与下部挂接段两个功能部分，上部的两个夹持块对应工字钢下翼缘的两侧平面，夹持面做了贴合翼缘斜度的倒角处理，安装后可与翼缘表面完全贴合，避免局部应力集中造成翼缘压痕变形，夹持块通过横向螺栓实现锁紧，锁紧后可根据作业需求调整在轨道长度方向的位置，调整到位后拧紧螺栓即可实现完全固定，不会出现沿轨道滑移、松脱的问题。下部挂接段为带通孔的吊耳结构，

　　挂孔做了圆角过渡处理，可直接穿装卸扣、吊环等标准起重配件，挂孔的中心与上部夹持结构的重心线完全重合，承重状态下不会产生偏载力矩，避免长期受力后夹持结构出现单侧翘起、螺栓受剪过载的问题。设计过程中重点考量了安装边界的适配性，上部夹持结构的开口尺寸可覆盖常规10号到20号热轧工字钢的翼缘厚度范围，安装时不需要额外加工适配配件，普通作业人员使用常规扳手即可完成装拆，整体构件的厚度方向尺寸控制在较小范围，不会与工字钢轨道上运行的电动葫芦、滑车等移动部件产生运动干涉。下部吊耳的挂孔孔径适配常规规格的卸扣销轴，挂接位置的截面做了加厚处理，承重状态下的应力分布均匀，经过受力校核，额定承重范围内的静载、动载工况下，

　　各部位的安全系数均满足起重配件的设计规范要求。实际使用过程中，这类吊具可替代传统的焊接吊点，在老旧厂房改造、临时工位增设、生产线调整的场景下优势明显，不需要动火作业即可完成吊点布设，装拆后不会在轨道上留下焊疤、钻孔等不可逆损伤，可重复周转使用，降低现场施工的材料与人工成本。结构的细节处理上，所有棱边均做了倒角去毛刺处理，避免安装过程中划伤作业人员，夹持块与工字钢接触的表面可根据需求加装防滑垫片，进一步提升锁紧后的摩擦力，在有振动的作业环境下也能保持锁紧状态，不会出现位置偏移。整套结构的外形紧凑，安装后突出工字钢下翼缘的尺寸较小，不会占用过多的轨道下方作业空间，适配车间内净空高度有限的安装场景，可同时用于轻型起重吊点、电缆桥架吊挂、

　　风管支架固定等多种不同的作业用途，通用性较强。建模过程中严格按照标准工字钢的截面参数做了装配适配验证，各连接部位的螺栓孔位置、配合间隙均符合机械设计的公差要求，可直接用于后续的工程出图、实物加工，也可作为车间输送线、轻型起重系统三维布局的配套构件使用，装配时可直接与标准工字钢模型完成配合，不需要额外调整尺寸参数。
